Зажигание автомат Новикова на смд деталях для д6-8.

Kuzma34
Камышин
2 дня назад

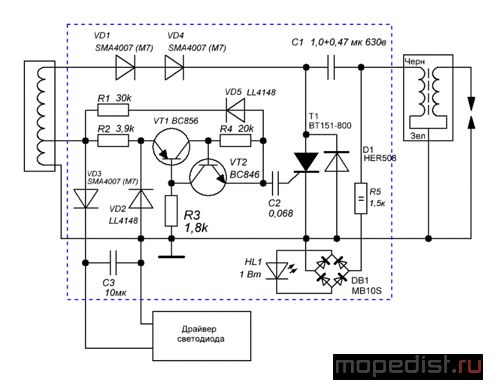

На днях начал сборку ЗАН на смд деталях)к сожалению в моём городе очень туго найти радио детали пришлось всё заказывать,а уже так хочется испытать его в деле))Добавлено спустя 4 минутыСхему рисовал omich)Добавлено спустя 5 минут
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Добавлено спустя 11 минут
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Маркировка согласно схеме омича)Добавлено спустя 15 минут
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Поял первый раз так что строго не судитеДобавлено спустя 18 минут
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Теристор обязательно изолировать от платы с помощью подложки либо как у меня с помощью пластиковой шайбочки,а то коротнёт!!!!
omich
Медаль Грамота
Железнодорожный (Московск.)
7 часов назад
Тиристор, как раз не надо изолировать, а надо припаять. Там специально было все рассчитано. Единственное, есть малая вероятность, что низ может задеть за уголок дорожки, где буква К нарисована у тиристора, поэтому этот уголок надо подрезать.
Kuzma34
Камышин
2 дня назад
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


То есть вот эту часть надо припоять к плате?или можно оставить так как есть?
Редактировалось: 1 раз (Последний: 13 октября 2017 в 14:05, krotik: причина не указана)
omich
Медаль Грамота
Железнодорожный (Московск.)
7 часов назад
Да. Винтик открутить за ненадобностью, под буквой К вырезать уголок дорожки и припаять тиристор прямо к плате. Изначально так и было задумано. Уголок там тоже, кстати, не должен касаться теплоотвода тиристора, но лучше подрезать.Добавлено спустя 5 минутВинтик, кстати, зло, поскольку, шляпой выглядывает с обратной стороны платы, а на нем высокое напряжение, т.е. это потенциальная угроза КЗ шляпы винтика на магнит.
Kuzma34
Камышин
2 дня назад
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Могу ли я вот так сделать перемычку???что касается на счёт болтика там достачно большое расстояние)порядка 2-2.5мм или это уже критично???
Редактировалось: 1 раз (Последний: 13 октября 2017 в 14:05, krotik: причина не указана)
omich
Медаль Грамота
Железнодорожный (Московск.)
7 часов назад
Перемычка там не нужна, поскольку, анод тиристора уже соединен дорожкой. Он же(анод) на этом же ухе тиристора с дырочкой под болтик. Рисовалась плата, чтобы надежно припаять тиристор и не думать про вибрацию. Собственно, ничего страшного, но винтик просто тут лишний.
Kuzma34
Камышин
2 дня назад
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Омич спасай как их спаивать между собой??не могу разобраться с их полярностью((
Редактировалось: 1 раз (Последний: 13 октября 2017 в 14:05, krotik: причина не указана)
krotik
Медаль
Москва
5 часов назад
У них нет полярности. Как угодно паяются.

Заодно, на правило сайта 2.14 гляньте. http://www.mopedist.ru/pravila-saita.html Не нарушайте. На первый раз сам исправил.
Редактировалось: 1 раз (Последний: 13 октября 2017 в 14:06, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
augism
Радвилишкис
78 дней назад
Положите друг на друга и спаяйте
Редактировалось: 1 раз (Последний: 13 октября 2017 в 15:14, augism: причина не указана)
Kuzma34
Камышин
2 дня назад
augism,
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
что за конденсаторы у тебя стоят?
Kuzma34
Камышин
2 дня назад
Народ хелп!откуда можно выковырить обмоточный провод от 0.60 до0.63мм???
Prof61
Рязань
2 дня назад
Kuzma34, Трансформаторы вестимо. От советской техники.
http://professor61.narod2.ru/
http://professor61.boltun.su/
driver
Медаль
Семипалатинск
4 дня назад
Kuzma34:
откуда можно выковырить обмоточный провод от 0.60
из катушки тягового реле стартера(Газель, Волга)
И тут я подумал "-Забавно!"
А оказалось за бабло....
Kuzma34
Камышин
2 дня назад
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
сегодня наконец то закончил поять плату)и принялся мотать подкову))1000витков минут за 20намотал))Добавлено спустя 4 минуты
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
конечный результат платы))
Редактировалось: 1 раз (Последний: 20 октября 2017 в 23:39, Kuzma34: причина не указана)
Kuzma34
Камышин
2 дня назад
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
вот оно чудо техники))
Drive
Шевченко
372 дня назад
Снимаю шляпу ,Молодец !
Айдар
Самара
10 часов назад
Смд детали в корпусе 0805 не мелковаты?
Kuzma34
Камышин
2 дня назад
Айдар:

Смд детали в корпусе 0805 не мелковаты?
1206 размер деталей)
Айдар
Самара
10 часов назад
А если отматывать подкову, то какое должно остаться сопротивление? Просто сбился при отмотке провода.
Айдар
Самара
10 часов назад
Вот, Андрюха спаял, под моим чутким руководством joke
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Отматываю подкову. А проводом 0.22 не умещю? Другого нет. Или искать надо.
Avenger
Казань
1 день назад
Отпадут у тебя все детали от вибрации. Надеюсь, это лишь макет?
Всё гениальное просто joke
Дед
Медаль
Домодедово
2 дня назад
Если уж использовать классические элементы(не СМД), то вставлять их нужно в отверстия, оставлять минимально возможные концы и загибать их специальным образом: чтобы упор выводов был над платой и под платой, даже без припоя.
А потом уже припаивать.
И не жалеть припоя!
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Айдар
Самара
10 часов назад
Нет, не макет. Залью термосоплями после отладки Тиристор подправлю.
Айдар
Самара
10 часов назад
Поставил на мотор, кручу, искры нет, строб не моргает, пока ковырялся, зацепил что то на плате, моргнул строб и услышал щелчок искры, потом кручу, и тишина. Как поэтапно проверить?
Монтаж пока макетный.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Добавлено спустя 15 минутЗамыкаю анод катод, искра есть, замыкаю эмиттер vt2 на массу, искра есть. Кручу, искры нет.
Дед
Медаль
Домодедово
2 дня назад
Где-то одна тонкая жилка провода могла не припаяться, отойти в сторону и замкнуться туда, куда не должна. Монтаж-то "сопливый", изоляционные дорожки тонкие - вот где-то и могло перемкнуться. Провода шевелишь - пропадает коротыш.
Бери лупу и просматривай.
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Айдар
Самара
10 часов назад
Действительно, где то был непропай, потыкали паяльником в подозрительных местах, искра появилась. Но сначала была на 180 градусов развернута, стал сравнивать магниты, и такая вот фигня, половина по одному намагничены, половина по другому. Поставил магнит с другой полярностью, метка ушла назад градусов на 30.
Дед
Медаль
Домодедово
2 дня назад
Айдар:
половина по одному намагничены, половина по другому.
Об этом еще Вагнер упоминал, было такое дело...
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Айдар
Самара
10 часов назад
Перевернул первый магнит, метка ушла в минус, и про стробу, две метки видны, одна вертикально вниз, другая левее на 90 градусов, светиться по очереди. вроде бы.
MAGNETO
Медаль
Кашира
12 часов назад
Вот далось Вам это СМД?Соберите на дискрете нормального размера на монт. плате,наиграйтесь подбором элементов-вперёд к СМД.А-то,как армянские комсомольцы-сами себе трудности создаём-сами и преодолеваем!Замена элементов не должна представлять трудности,согласитесь-не факт,что все детальки исправны.
Айдар
Самара
10 часов назад
MAGNETO, я ж был комсоргом группы, пока ВЛКСМ существовал. Так что, если траву косить, то в противогазе, если бабу иметь, то в гамаке и стоя laugh
MAGNETO
Медаль
Кашира
12 часов назад
Айдар:
я ж был комсоргом группы
,ну прям как и я!Но уже тогда любил,что-б параллельно и перпендикулярно
Редактировалось: 1 раз (Последний: 10 июля 2018 в 23:06, MAGNETO: причина не указана)
Kuzma34
Камышин
2 дня назад
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Айдар:



Вот я собрал плату как у тебя )на смд деталюхах)
Редактировалось: 1 раз (Последний: 21 июля 2018 в 22:12, Kuzma34: причина не указана)
Айдар
Самара
10 часов назад
работает?
Kuzma34
Камышин
2 дня назад
Айдар:

работает?
Идеально)
Айдар
Самара
10 часов назад
Надо детали замень на побольше, видать где то коротит.
Kuzma34
Камышин
2 дня назад

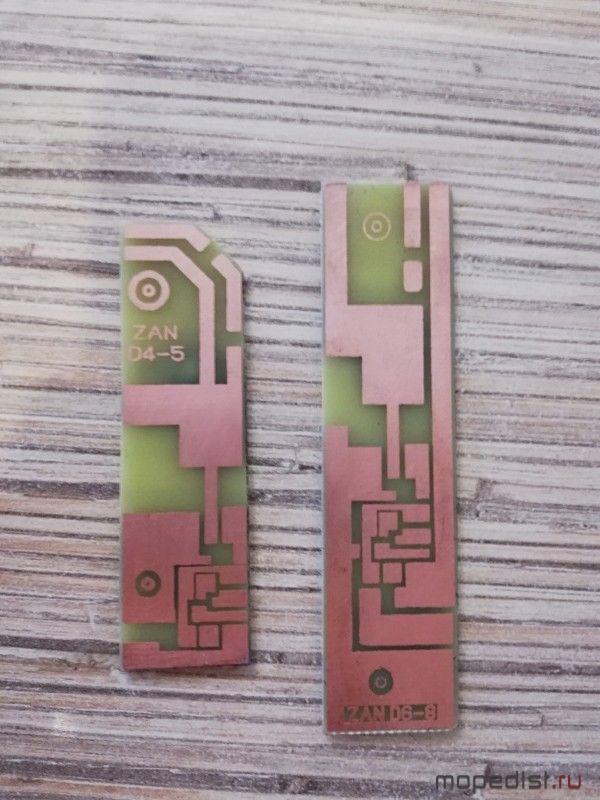

От скуки разработал ещё одну плату на смд,но уже для д4-5)платка получилась малюсенькая))
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Осталось резисторы допаять)
Kuzma34
Камышин
2 дня назад
А это рубрика как из iphone 5c собрать ЗАН новикова laugh
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
|
