А фото осцилограмм начального участка полуволны в виде колокола на какой-нибудь ветке были?
Сам сейчас готовлю стэнд, жду переходной вал на эл.мотор. Попробую снять картинки на осцилограф для ЗАН и ЗАН-2(без управляющей обмотки).

Это про намотку с первой страницы этой ветки.
Я сам мотал с изоляцией через 2 слоя вторичную, первичную оставил родную.Добавлено спустя 22 минуты Да, спасибо. Здесь точно не просиммулируешь: индуктивности, трансформатор, искровой промежуток, два генератора, ну или один с отводом от части намотки ...
В принципе видно как пороговое разряжает конденсатор, но нормальную картинку на осцилографе не получить (у меня).
Протэусом мне легче печатные платы разводить.

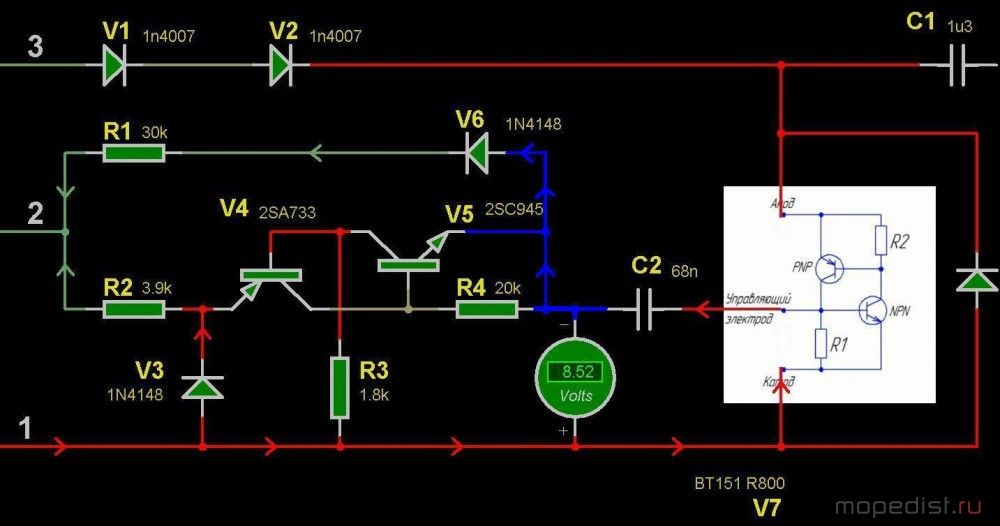

Это фото аналога прилеплено над обычным тиристором. Протэус на скриншоте обрабатывает тиристор.

Хотел уточнить у знатоков:
Если тиристор условно заменить на схеме его аналогом, то во время накопления энергии конденсатором С2, положительный заряд на правую обкладку С2 идет от точки "1" через коллектор и внутренний резистор тиристора, а на левую обкладку отрицательный заряд идет от точки "2" через R1 и V6?

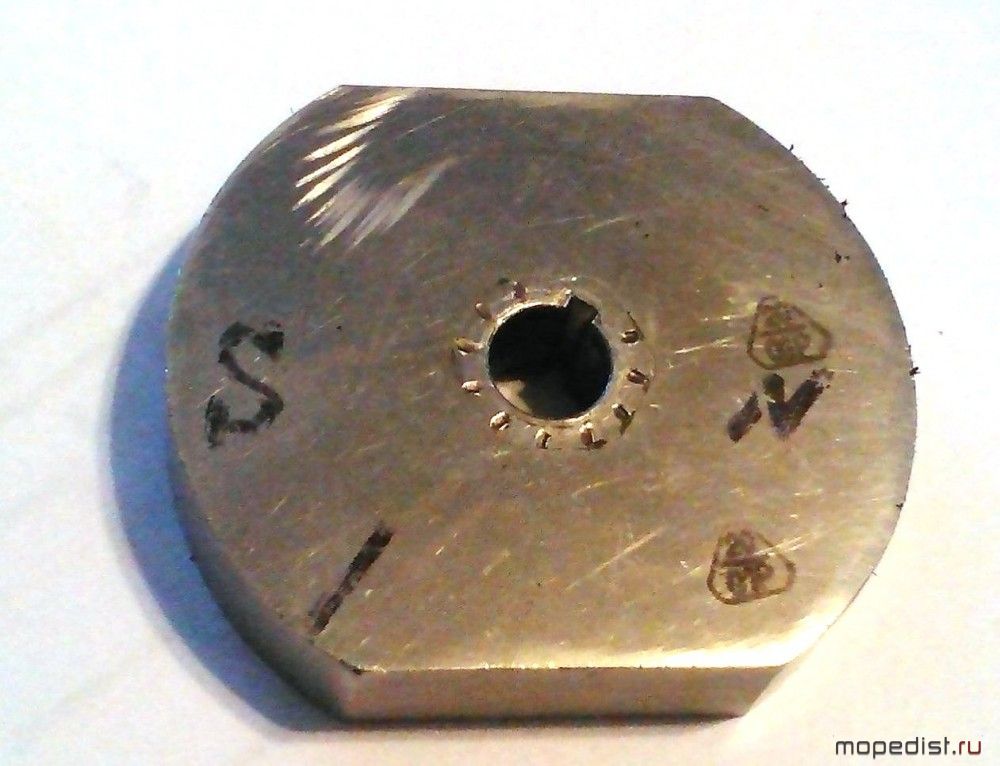

rullON: .... Клеймо изготовителя обычео на лицевой стороне ставили... Под кулачек канавка сейчас с какой стороны? Должна быть внутри.
Я к тому, что "клеймо изготовителя" изначально на моем Д6 было на Обратной , а не на Лицевой.
По следу от шайбы можно спокойно определить, как он сейчас установлен.

На моем Д6 клеймо изначально было вовнутрь

А магнит надежно закреплен, не провернуло часом?
По 240-ка виткам датчиковой катушки: Я думаю, что ничего смертельного в этом нет. Ну будет амплитуда выше, от этого зажигание на холостых и средних в "позднь" не ползает. Да, индуктивность обмотки будет выше, и это может сказаться на опережении при высоких оборотах.
Начальный угол на ХХ больше чем надо (2,5-3мм до ВМТ), но это поправимо магнитом или тиристором.

Значит в позднее сползает. А что у Вас с подковой, какие обмотки и т.д. Что сидит на массе, что оторвано?
Какие радиодетали применены, есть ли отступления от номиналов?Добавлено спустя 2 минутыЯ свой дрелью крутил - зажигание ползет в раннее. И на простых зажигалках и на ЗАНе. Будем разбираться

Ну как вращается двигатель проверить можно враз, свечку отвернул, в подсвечник ее и на цилиндр, и покрутить за колесо. Заодно можно и искру посмотреть и на стробоскоп тоже.
Я считал, что вопросы обратного вращения и перетяжки двигателя мы исключаем сразу.Добавлено спустя 5 минутПроверьте поршень на отсутствие нагара и на колечки хорошо бы взглянуть, ну хотя бы через отверстие глушителя, не залегли ли?
Топливо и масла нынче ой какие! Добавлено спустя 11 минутИ еще вопрос: какого цвета свеча после работы в двигателе? Не работает ли свеча в калильном режиме, установлена рекомендуемая или "какая была"? - Надо все варианты проверить.

Световой конец по какой схеме? ЗАН с диодом V9 от точки "2" на первой странице ветки? Нормально по-моему.
