Завтра сниму видео роботи ЗАН, попробую все рассказать и показать.

Начало НВ обмотки запаяна на массу. Конец НВ и начало ВВобмоток соединены(это внутри) и выведен внаружу, провод что соединяется с контактами. Конец ВВ обмотки припаян к лепестку, идет к свечному проводу. Это подкова Д6. У Д8 намотана по другому, там для света и для зажигания, намотаны толстым проводом.

Спасибо .Буду Вам очень благодарен .

Пожалуйста ,если не трудно .

Pirchic

Класс! Очень ценное видео!

Маленькое замечание - если крутить движок дрелью, то стробоскоп нафиг не нужен.
Просто свечу на проводочки прикрутить и ею на метки светить. Тока смотрите не самоубейтесь электричеством!

Друзья, давно на восходе, когда кэт к зажиганию подключал, чтобы быть увереным ,что не перепутал выводы пальцами косался контакта и массы одновремено и прокручивал мотор киком. Если контакт вв обмотки ощущалось легкое покалывание. На подкове 4500 витков вв обмотки по идее должно быть тоже самое или нет попробуте у кого рабочий ЗАН. Или подскажите как диагностировать что ВВ обмотка не прошита при прозвонке 254 Ом показывает.Ну чесное слово беда уже на макетке плату собрал и транзисторы 315 361 там цоколевка одна катушка от кроны искру дает черт знает не работает и все магнит магнитит беда.

Себе собирал ЗАН, на стенде замерял напругу ВВ обмотки стоковой подковы - цифр.мульт. показывал 280в на высоких(ок.7 тыс) оборотах. Отмотал 3000, стала показывать 180. Это без всякой нагрузки.

Цифровой тестер в этом случае показывет ветер в Арктике. Он работает только с синусоидальным током и в ограниченном диапазоне частот. Там стоит среднеквадратичный детектор. А среднеквадратичное значение совпадает с действующем исключительно для синуса. Меряйте напряжение на накопительной ёмкости при отключенном тиристоре.

По крайней мере, 200 гц ему по силу. А насчет синуса да, что-то похожее на кардиограмму инфаркта миокарды.

До 200Гц обычно. И сейчас уже много тестеров True RMS.

А 200 гц в дешнике - это 12000 оборотов, что навряд ли возможно
Беня, что могу посоветовать? а) проверить правильность собранной платы на обыкновенном тракторном магнето;
б) Поискать в Барнауле коллегу с дешником, на его подкове проверить.

Ну а пальцы то колит или нет потому как на восходе если не колет то труба зажигание в утиль. 180 вольт должно ощушаться. 7000 тыс оборотов люто видимо стенд делать придется а хотел только зажигание электроное.Добавлено спустя 2 минутыА магнето тупо без перемотки будет работать, там на фару отвода нет или дачиковую обмотку поверх мотать придется.

Беня, по пункту "а" вот, http://www.mastercity.ru/showthread.php?t=102377 , где магнето переделывали на бесконтактное. Там есть видео, крутят просто рукой, а искра заметно щелкает, никаких 7 тыщ.об. Проверь работоспособность платы, чтобы знать на что грешить, вдруг подкова непричем?

Надеюсь что у Вас именно такой. Пусть даже Extech-евский а не Флюке. Мне, нищеброду, осциллограф дешевле

Усли даже катушка пробита, и есть короткозамкнутые витки ... то искра будет, только маленькая. А УОЗ будет идти не в ту сторону, то есть по часовой стрелки. А чтоб проверить, заряжает ли котушка , прокрути ротор дрель и замкни С2, на свечи и должна пробить искра.

Кстати есть тестери которые могут определить короткозамкнутые витки

сейчас даже с1 не стал заряжатся еще вопрос если магнит башмачит на подкову могут быть глюки я по запаре вывел провод вв на сторону где штифты и подкова немного криво стоит но бумажка вроде везде пролазит.

проверь диоды, попробуй заменить конденсатор с1

Тракторное магнето и дешниковское - близкие родственники, все один к одному: те же контакты, те же Нв и ВВ обмотки.

Друзья после прокрутки подключаю батарейку 1,5 вольта "-"на вывод 2 схемы "+" на массу проскакивает искра повторяемость 100 процентов. Значит пороговое устройство работает а косячит дачиковая обмотка.Добавлено спустя 40 минутотпоял эмитеры у обеих транзисторов С2 начал заряжатся при разрядке его на массу поскакивает искра походу пороговое постоянно открыто или собрано неверно.Добавлено спустя 45 минутС2 же от дачиковой обмотки заряжается поправте если гоню.

Беня, я как-то в школьные годы собирал унч, там были транзисторы кт315. Не получается зараза, а потом внимательно смотрю на справочник, тьфу, оказывается на него надо смотреть со стороны маркировки, а я наоборот со стороны фаски! Вот и у меня поменялисьместами эмиттер и база

на ш-58 надо мотать такоеже количество витков провода?

Сообщение #28 содержит ответ

там нет ничего то что мне нужно

Извиняюсь, сообщение #8, очепятка

понял. так и буду делать.

krotik, там еще какой-то делитель...
можно словарь типо "скачок - ограбление, тикать - убегать..."

Делитель напряжения


Точные параметры делителя вроде так и не удалось узнать. Соотношение 1/10 вызывает сомнения, многовато. К томуже я бы подключал делитель не на датчиковый вывод а на вход порогового устройства, тем самым обеспечив гарантированный заряд емкости С2. Пробовать это всё надо. И не методом тыка а подключив голову и стенд. У меня стенда под Ш давно уже нет. ЗАН никогда на Ш не ставил. Дать конкретные рекомендации не могу.

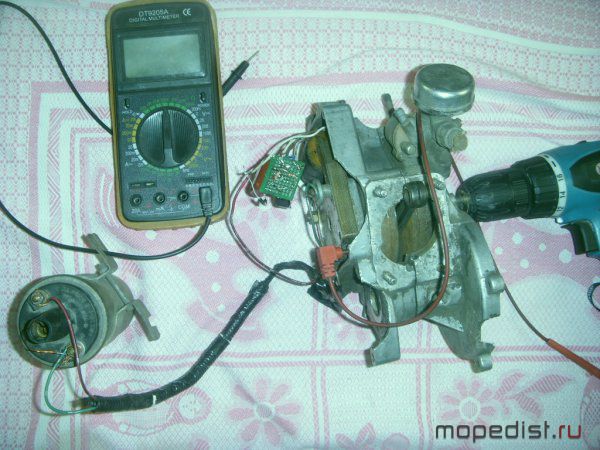

Вчера был еще один подход, перепоял 315 и 361 схема ожила искра появилась с перебоями. У меня стенда нет, я в одной половинке коленвал, прокручиваю, дрелью походу при одноопорной схеме подбошмачивает магнит. Потомучто пока схема была жива искра проподала когда крутил ровно и появлялась когда перикашивал к вал к верху. Походу косание магнита подковы способно умертвить транзисторы в пороговом устройстве. Уважаемые гуру у кого есть теория на этот счет не стесняйтесь, высказывайтесь. А я картер споловинил куплю транзисторы с буквой Г или Д и продолжу мытарство.Добавлено спустя 9 минут Сечас не работает опять с2 не заряжается отпаеваешь эмитер 315 го замыканием левой обкладки с2 на массу открывается теристор искра есть. подпаеваешь с2 не заряжается

Нет если установлены резисторы верных номиналов. Проблему выхода из строя надо искать в чём то ином. Предположить очень трудно. Ищите замыкания на высоковльтную часть схемы.

у меня есть магнето от Д6 (может от Д5). если я отмотаю 3000 витков по хар-кам будет тоже самое, что и если перематывать подкову с нуля?

Ни разу не видел дешку?
У Д-6 диаметр ротора(магнита) 66 мм. У Д-5, Д-4 меньше.

Не пробовал сравнивать хар-ки обоих вариантов, но ЗАН с отмотанными 3000 работает отлично, все прелести, присущие этому девайсу налицо.

точно-точно..... ..у Д-4 Д-5 подкова значительно отличается по размеру....

ну тогда буду отматывать 3000...вскрыл уже подкову....мда, упакованная она как надо)

Отматывать лучше на намоточном станке, поставить так, чтобы ось вращения была вертикальна. Бумагу и ручку приготовить заранее, остановился - сделал запись. Сбиться со счета - как две пальцы об асфальт.
Как отмотал 2000 витков, был слой изоляции, заметно отличающийся от остальных, думаю, все подковы так устроены. Но тем не менее, считать обязательно, а вдруг...

у меня намоточный станок с счетчиком)

Перепоял транзисторы эффект тотже тишина. прозвонил те, что стояли живые прокручиваю и замыкаю левую обкладку С2 на массу искра то есть то нету зависит от того на какой полуволне остановится вращение. Даже не сильное прокручивание вызывает искру можно подгадывать четное кол-во оборотов и все время искра при разрядке с2 будет. Делаю вывод пороговое открывается потому как что-то разряжает С2 почему нет искры в цикле не знаю. Может тупо катушка пробита Б-117А. Схему уже по памяти пояю две платы с нуля собрал на предидущий монтаж неглядел спецально неужели оду и туже ошибку делаю. Ну давайте хоть какую версию друзья но неможет же такой труд остатся безрезультатным.

driver
Отмотал все...на 2000 не было "особой" изоляции...........

До...



После...





Надо покупать детали и браться за схему....У кого нибудь есть печатка? (для подковы без "поворота")

Могет быть...я то думал, раз изделие стандартное, то должны быть все одинаковы.
Поворот подковы - при перевороте "правильного" магнита процесс обязательный. Проканает только в случае пиления нового паза, с учетом корректировки угла.

А вам кажетсья что без поворта подковы невозможо? Какие градусы получаетсья, наверно потянет, не так большое опережение получается. Может и так потянет?
