Зажигание двигателя серии "Д"

Если перевернуть магнит другой стороной, то двигатель не заведётся, но искра будит.
Правильно так.http://www.mopedist.ru/forum/download1231.html

И еще может сдохнуть конденсатор-вне цилиндра искра будет а в цилиндре не будет

Не правда! Сам попробуйте, тогда говорите.
Я хотел для ЗАН запасной вариант сделать, с кулачками. Магнит перевернут. Нечего не помогло. Даже после того, как повернул эксцентрик. После того, как повернул эксцентрик, искра появилась, но на 90 градусов раньше, как и писал Новиков. И всё.

Подскажите с зажиганием на двигателе Д-6.Я не знаю куда все контакты от конденсатора,катушки и т.д идут.
Куда подключать вобщем?
Мой двигатель идентичный этому.

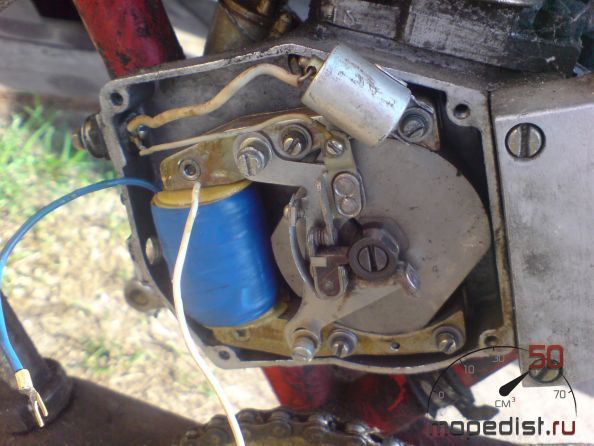

Так устроит ?
У вас катушка от Д-8 тогда так

Так неплохо я бы ещо хотел спросить где взять пробку ктороя слево на стенку вкручивается у меня потерялась я не могу броне провод подсоединить

Это вам здесь надо полистать - http://www.mopedist.ru/forum/1035

У меня катушка там перемотанная до меня её кто та перемарал.И вот из неё торчит только 1 провод куда делся второй хрен его знает.Что делать.

ОО узнаю свои старые фотки. Так если говоришь пробки нет, куда бронепровод вкручивать, и не должно быть 2 провода. Там язычок должен с боку быть и всё.

помоги с одним делом
плиззДобавлено спустя 1 минутуandruxxa,у меня на катушке один провод наружу выходит а другой к подкове припаян так и должно быть ???

катушки разные бывают. Подкова как у меня на фото или язычок медный выступает вперёд?

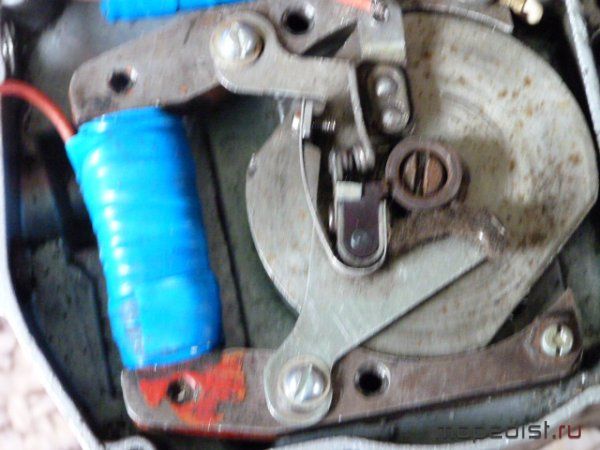

из катушки язычок припян к подкове + из неё провод 1 вылазиетДобавлено спустя 3 минутыщас я фото скинуДобавлено спустя 9 минутКороче, у меня из катушки выходит всего 1 провод. Язычков я там не наблюдал. если вытянуть подкову перед собой слева с веху припаян контакт к подкове. можед-быть этот контакт и есть 2 провод?Добавлено спустя 11 минути да... подкова как у тебя

Ну вот в него и должен бронепровод упираться. Второй провод на кулачок. Должна искра быть.Добавлено спустя 1 минутуУ меня то не было вывода припаяно, было 2 тонких провода и отдельная катушка.

как к припаянному проводу как подключить бронепроводДобавлено спустя 2 минутыа всё понелДобавлено спустя 2 минутыя просто думал у меня оторван к чертям 2 провод

на Д6 бобине откуда свет выводиться? Один провод на кулачки и язычек.Подскажите знатоки,в прошлом году со светом ездил а сейчас поставил подкову с магнитом в качестве генератора а как подключать не помню.

Провод берется от контактов через дроссель

А что картинок выше на 10 постов недостаточно ? А-а, поонял, картинки на китайском,а переводчик в Google Chrome не включен !

Люди такая тема у меня от катушки оторван 1 контакт что делать ?

Классика жанра.

подскажите, какую емкость и напряжение имеет конденсатор на Д-8?
И какое сопротивление в оригинальном колпачке свечи этого двигателя?

Конденсатор 0,22 мкфДобавлено спустя 2 минутызабудьте все про оторванный провод у меня вторичная обмотка на катушки как туда бабину захерачить (двигатель д-6)

Vorchun, не нужно лишнего стеба,спросил по человечески мне по человечески ответили,схемы видел но я не электрик(не шарю в них)

Столь поэтически сформулированы вопросы,что маркировку конденсатора переписал до буквы:К73-15А,0,22мкФ+-5%,400в.На второй вопрос ответа не знаю,как,собственно,не знал до поры и на первый.

Вторичная это ВЫСОКОВОЛЬТНАЯ . Может первичная ? См. схему Д8Э - он с внешней бОбиной.

ой да перепутал первичнаяДобавлено спустя 4 минутыProf61,да да да у меня первичная обмотка я не знаю как бабину туда поставить дай схему если несложно

См. схему Д8Э (есть в сети) , а вообще

1) провод на НЕМАССОВЙ контакт кулачков
2) Центральный контакт конденсатора ТУДА ЖЕ
2а) второй конец конденсатора - на массу
3) И всё это соединить проводом с НЕМАССОВЫМ контактом боббины .
3а) Второй конец бобины - на массу
4) ВСЁ !!!!!!!!!!!!!

слушай а на кулачках ты покажи какой масовый а какой не масовыйДобавлено спустя 1 минуту1) провод на НЕМАССОВЙ контакт кулачков
и провод от чего вопрос?

Немассовый- тот что с изолятором, к нему провод от катушки.

ты можеш фото со всей этой лабудистикой скинуть я не могу присобачить не понимаю КАК!Добавлено спустя 1 минутуи у меня кулачки другие

Вот с другими. Какая разница? Принцип один- провод от катушки на контакт с изолятором.

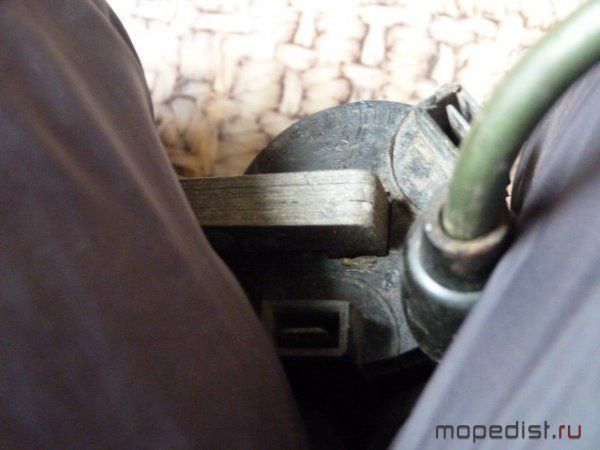

вот бабины и кулачкиДобавлено спустя 2 минуты хорошее фото не вставляется

с такими соплями ты долго будешь искать искру! Провод с подковы нормально прикрути на контакты!ВЫРАВНЯЙ плоскость контактов ! Но у тебя, похоже, выносился кулачок "молоточка" и сделать это будет не просто!Ну и потом.... Что-то не видно на твоем фото конденсатора и провода на бобину!

ТВОЙ ВАРИАНТ - ФОТО НОМЕР 2

У меня слова приличные закончились. Соедини провода, как на фото. Что трудного? Или найми человека, который тебе все сделает, если сам не умеешь.

я просто несфотал всё тамДобавлено спустя 2 минутыну чего стоило сказать нормально мне 12 лет я 1 раз собираю эту всю хрень

чТОБЫ ОБЪЯСНИТЬ НОРМАЛЬНО надо было скинуть НОРМАЛЬНОЕ фото и сразу бы тебе всё рассказали.... Но чувствую, эпопея продолжается... Сделаешь - сфотографируй, но так, чтобы всё влезло!Может чем нибудь и поможем!

фото нормальное есть тока не отправляется почему то

Вот когда "отправится", тогда и "заходи"!

подожди 10 мин так называемые свои сопли уберу Добавлено спустя 22 минутыпажалуйте
сопли прибраны

Собрал теоритически правильно! Но контакты всё равно не выровнял.... С этой бобиной возможно будет слабая искра.... Хотя у меня работала(но я "подкову" доматывал).... Теперь осталось выставить зажигание....

так помоги помошник дней моих суровых.Папаня дрель привезёт с работы проверю искру.
