Схема тахометра

Нужна схема тахометра
Дед
Медаль
Домодедово
1 день назад
Харитон, так ты специалист в области психиатрии, оказывается! Тогда к тебе такой вопрос: как ты можешь охарактеризовать людей, которые приходят на работу, в основном, для того, чтобы через служебный выход в интернет лазить по соцсетям и форумам? smile
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Старичок
Луганск
6 часов назад
Я думаю байбаки шо баклуши бьють laugh
Старичок
Луганск
6 часов назад
Значит сдох тахометр с этой проблемой рр. Полез прозванивать. Навернулся D2 1n4007, заменил ...подключил -вылетел dw1 1N4738 заменить не чем. Проверил схему вроде все остальное целое осталось. Но есть сомнения по поводу ptc1 jk250-060u сопротивление его 140ом. А по датшиту намного меньше....наверно не самовостановился. ...
Kart
Нижний Новгород
7 дней назад
Старичок:
вылетел dw1 1N4738
Как определили?
Чем тахометр питаете?
Старичок
Луганск
6 часов назад
Kart, а он по нулям прозванивается в обе стороны
MAGNETO
Медаль
Кашира
3 часа назад
""
http://electroforpeople.blogspot.com/2018/05/yamaha-ybr125-2004-2005.html
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
krotik
Медаль
Москва
1 час назад
Ну да, можно и через транзистор вместо 7808, никто не запрещает.
Лужу, паяю, ЭВМ починяю.
Дед
Медаль
Домодедово
1 день назад
Добавлю "две лепты".
http://www.radioradar.net/radiofan/motorcar_enthusiast/moto_power.html
http://www.radioradar.net/radiofan/motorcar_enthusiast/k1003pp1.htmlДобавлено спустя 2 минутыЕще один приборчик.
http://www.radioradar.net/radiofan/motorcar_enthusiast/generator_testing_car_tachometers.html
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Старичок
Луганск
6 часов назад
MAGNETO, это схема того что стоит или "простенькая" на замену?
Старичок
Луганск
6 часов назад
Вот нашел у нас такое чудо
http://radiomarket.lg.ua/product_info.php/products_id/27588
Если в корпус впендюрить, интересно жить будет? Компонентов для ремонта тахометра нет увы.
Или это чудо ставить за 400рэ или идти на базар брать за 600рэ родной...
Смущает только одно, эта поделка вроде как до 17в работает, если опять РР сдохнет...выжевит ли???
Да и вопрос в подключении, что на катушку, как обычно?
Редактировалось: 1 раз (Последний: 28 сентября 2020 в 09:05, Старичок: причина не указана)
Kart
Нижний Новгород
7 дней назад
Для защиты от перенапряжения ставьте супрессор на 15В и предохранитель.
Но лучше смотреть в сторону аналогового:собирать самому или купить стоковый.Супрессор ставить в любом случае.
Дед
Медаль
Домодедово
1 день назад
Старичок:
вопрос в подключении, что на катушку, как обычно?
Естественно, на выход с коммутатора. Там же указано, что "лучшим выбором является пункт 6.2.1".
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Старичок
Луганск
6 часов назад
Kart, что такое суперпрессор? Стабилизатор? Тогда его вторая функция вольтметра уйдет в небытие...
Аналоговый, это типа родной, так там тоже электроника которая приказала долго жить...
Kart
Нижний Новгород
7 дней назад
Супрессор - мощный стабилитрон(выдерживают импульсы 100А и более)
Не люблю эти ЛЕД вольтметры - не точные,прожорливые,недолговечные.
Оставляете родной корпус с микроамперметром.Электронику паяете новую.
Редактировалось: 2 раза (Последний: 28 сентября 2020 в 12:08, Kart: причина не указана)
krotik
Медаль
Москва
1 час назад
Кроме того есть еще один момент. Цифровую индикацию мозг обрабатывает в разы дольше чем стрелочную аналоговую. Она хороша только для лабораторных работ на столе в спокойной обстановке, когда не требуется быстрая реакция на ситуацию, но нужна повышенная точность ( если конечно приборы её обеспечивают). А вот в движении используют либо стрелочную либо мнемоническую. Этот момент известен еще с самолетов в момент попытки перевода на цифровую индикацию в 70е годы. Даже в авто, даже оцифрованном, вся важная информация выводится либо имитацией стрелочного, либо мнемоническими шкалами. Она только может дублироваться цифровой, типа для уточнения если критично.
Так что цифровой тахометр, тем более с исходной точностью "плюс/минус валенок" станет абсолютно бесполезной игрушкой (свистулькой, перделкой)
Если добавить сюда быстро меняющиеся младшие разряды то это вообще займет мозги на долго
Редактировалось: 2 раза (Последний: 28 сентября 2020 в 13:06, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
Старичок
Луганск
6 часов назад
Kart, ну а что то простенькое есть, под оставшийся мамперметр от родного таха, какая нибудь схема? Т.к. восстановить родную не представляется возможным в нашем регионе (нет ни микрухи, ни предохранителя этого самовостанавливающегося((( )
krotik
Медаль
Москва
1 час назад
Можно использовать как основу схему от тахометра ВАЗ 2106. За все время была куча различных вариантов, от транзисторной до 555 таймера (КР1006ВИ1)
Вот только придумать как градуировать. Подогнать то можно на ток полного отклонения имеющегося, но каково будет совпадение в промежуточных положениях трудно предугадать
Лужу, паяю, ЭВМ починяю.
Старичок
Луганск
6 часов назад
krotik, а если от тахометра того же ваз изъять готовую схему, или не выйдет ? Или лучше всю начинку...но там большое все.
Kart
Нижний Новгород
7 дней назад
Вот что то из этого собрать
https://bazila.net/avto-moto/prostoj-takhometr-svoimi-rukami.html
Последняя вроде для мото,только двухтактного.Думаю подбором резистора и конденсатора эту проблему можно решить.
Старичок
Луганск
6 часов назад
Kart, не плохо так https://eandc.ru/catalog/detail.php?ID=307 цена на элемент схемы...
krotik
Медаль
Москва
1 час назад
Старичок:
от тахометра того же ваз изъять готовую схему
Да собственно перекомпоновать или повесить где отдельно, не проблема.

У Ходасевичей во второй книге "электронные системы зажигания автомобилей" на стр 213-215 есть схемы У меня книги в живом виде, ща в электронном поищу

Загрузил http://www.mopedist.ru/users/files/download1314.html
Редактировалось: 1 раз (Последний: 28 сентября 2020 в 17:07, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
Kart
Нижний Новгород
7 дней назад
Старичок:
цена на элемент схемы...
Это цена на деталь в золоте,военной приёмки.
Обычная КРЕНка на 1,5А(здесь хватит и 100мА) даже в ЧиДе стоит около 30 руб.
Подобные схемы вообще из подножного хлама(старая материнка,телевизор) можно собрать,не затратив ни рубля.
krotik
Медаль
Москва
1 час назад
Братская могила https://www.chipdip.ru/catalog/ic-stabilizers?gq=7805
Лужу, паяю, ЭВМ починяю.
Старичок
Луганск
6 часов назад
krotik, а по чему могила?
krotik
Медаль
Москва
1 час назад
Ну, так титры после кино называют, когда еще минут 5 крутятся после окончания. Так и тут, много разных.
Лужу, паяю, ЭВМ починяю.
Старичок
Луганск
6 часов назад
krotik, разных по названиям, но одинаковых по параметрам?
krotik
Медаль
Москва
1 час назад
Многие одинаковы, многие имеют отличия. В Вашем случае практически любой, единственное я бы не брал в корпусе ТО-92 и наши ЕН. У них максимальное входное напряжение низкое. Чуть и пробой. А оно нам надо? Остальные годятся для обсуждаемой поделки. Смотрите как удобней, в СМД или с ногами.

По поводу супрессоров ( защитных диодов) Вещь полезная. Когда из своей Таврии выкинул все проводные жилы в помойку и сделал новую проводку, попутно нафаршировав разными электронными прибамбасами, ( вот же делать было нечего )))) ) то супрессоры защищали у меня группы устройств. Еще и резистор в + ставил, от 1 до 10 Ом в зависимости от потребителей. Было, это точно помню, 6 супрессоров в разных местах. Для этих целей лучше годятся P6KE18, естественно с резисторчиком, в данном случае Ом этак 10-20. Резистор ни на что не повлияет, особо если после стабилизатор стоит, но при перенапряжении, за счет открывшегося супрессора, сам выгорит спасая остальное, а пока не выгорел напряжение не поднимется больше чем ограничит супрессор. Предохранитель тут не шибко поможет, начнет гореть супрессор и кто раньше кончится не известно.
Почему P6KE18 на 18 вольт? Всё просто. У 16ти вольтового напряжение открытия от 14.3В, а у 18ти вольтового 16.2. Можно и P6KE20 если у нас в схеме стабилизатор.
Редактировалось: 4 раза (Последний: 28 сентября 2020 в 19:26, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
Старичок
Луганск
6 часов назад
Тэкс...пришел новый тах.
Как старый тах(работал) с новой схемой коммутатора на семисторе, (новый)не работает. А с стандартным коммутатором, работает, но шо-то туго стрелка вверх идёт слабо...
Думаю чи разобрать...
Старичок
Луганск
6 часов назад
Провел эксперимент. Я немного не понял... Старый тахометр, работал если на сигнальный провод подать "—". Новый же тах поднимает стрелку если на сигнал подать "+". В чем прикол?
Вроде же схема одна на всех!
Дед
Медаль
Домодедово
1 день назад
Старичок:
В чем прикол?
Вероятно, в том, что на сигнальный провод должен приходить импульс переменного тока, а полярность этого импульса на ножке 2 МС определяется диодом VD2. Глянь еще раз на старую схему, там как раз минус должен быть на входе МС.
Можно вскрыть и посмотреть на маркировку МС в этом тахометре, может быть она другая. Да и сама схема может отличаться от прежней.
Вообще-то, тебе эта разница должна быть "фиолетово-параллельна", лишь бы работал прибор и показывал обороты правильно.
P.S.
Вчера был прикол - я ехал рядом с соседом по даче на ЗиФ-е, а он на электрофэте. Когда у меня на спидометре было 30 км/ч, то я его спросил: "сколько показывает твой электронный?" и в ответ, с удивлением, услышал: "31..." Это что же получается, мой почти точно меряет скорость с колесом 26", а с колесом 28" была погрешность?
А как же тогда мои измерения на шоссе - по километровым столбам и секундомеру, когда показания спидометра почти точно совпадали с измерениями?
Или врет его шибко-электронистый измеритель? scratch
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Старичок
Луганск
6 часов назад
Дед, в том и прикол что на симисторном блоке он работать не хочет! В чем разница тогда в переменке с катушки???
MAGNETO
Медаль
Кашира
3 часа назад
подозреваю-диод параллельно бобине режет положительный всплеск самоиндукции,отпаяйте для пробы
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
Старичок
Луганск
6 часов назад
MAGNETO, и тогда коммутатор будет работать штатно? Без двух выступов?
Или речь про диод в тахометре?
MAGNETO
Медаль
Кашира
3 часа назад
коммутатор сохранит все вкусные функции,отвечаю!Отпаяйте на пробу диод параллельный бобине в коммутаторе
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
Старичок
Луганск
6 часов назад
""

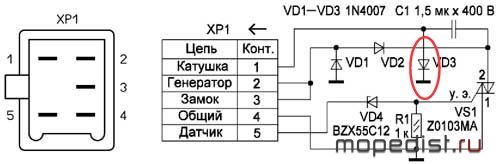

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

VD3 -я правильно понял? А вообще какова его функция?
MAGNETO
Медаль
Кашира
3 часа назад
Позволяет быстрее закончить процесс перезарядки между бобиной(индуктивность) и разрядным кондером С1.Попросту он его гасит на себе.Соответственно колебания затухают раньше,кондер не будет к моменту следующего открывания тиристора заряжен в обратном направлении(да-бывает и такое),разряд произойдет быстрее и т.п. метафизические карбованцы и арбузные полночи....В старом ВРЛ№66(эт не точно) была статья Верютина о физике процесса.Можно использовать коротимый в тепло импульс-например зажечь небольшую лампочку
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
Старичок
Луганск
6 часов назад
А если его перевернуть, можно?
MAGNETO
Медаль
Кашира
3 часа назад
не-а,да и зачем...Отключите-искорка станет лохматей,она молотит туда-сюда до полного разряда кондера.Во многих коммутаторах диода и нет...У нас тут на форуме темка была по схемам коммутаторов-гляньте
Редактировалось: 1 раз (Последний: 4 октября 2020 в 22:35, MAGNETO: причина не указана)
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
Старичок
Луганск
6 часов назад
MAGNETO, да вот то то что смотрел ее перед созданием/собираниеи схемы, и там кажись, сказали что тах с ней не работает. Кстати с старым тахом схема работала... И что мол выпаивание диода сведёт на нет работу схемы...-вроде так.
Ну во вторник разбиру новый тах, сравню с начинкой старого. И попробую отпаять vd3.Добавлено спустя 4 минутыДа кстати, а тах от ваз-2106 воткнуть можно будет, он по положительному или отрицательному импульсу работает?
MAGNETO
Медаль
Кашира
3 часа назад
У меня тах от 2106 работал именно с этим диодом,почему-не знаю...ищите....
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
|
