[РЕШЕНО] Тросик переключения передач

k1ck
Алатырь
3895 дней назад
Не могу присоединить тросик переключения передач, где не на самой ручке, а на двигателе рядом с магнитом)
Желательно нужно фото) Заранее спасибо)
by k1ck
mitroxa
Медаль
Орел
383 дня назад
""

Только зажимная бабышка ставится внутри "треугольника", на фото просто так накинул.
Yahoo-ею от этих дорог!!!
Оффлайн
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

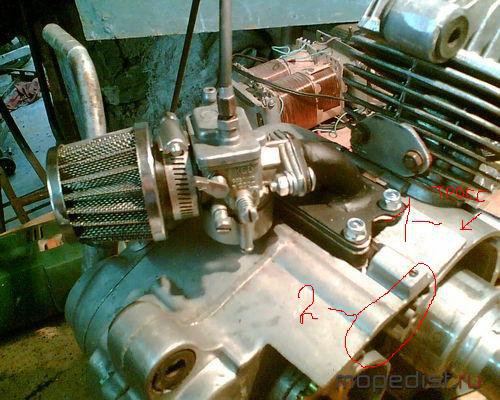

1 - место куда вставляешь троссик.
2 - сюда вставляешь рычаг, там всерху болтик маленький должен быть (его на фото видно), выкручиваешь его, ставишь этот рычаг, закручуешь, и там дальше внутри втулка кпп есть, нужно чтобы рычаг уперся в эту втулку !
Редактировалось: 1 раз (Последний: 2 декабря 2012 в 21:32)
Latgalec
Медаль Грамота
Даугавпилс
1 час назад
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Размер на фото ориентировочный. Обычно подбирается по месту!
Здесь был Orik...
k1ck
Алатырь
3895 дней назад
Вот за это всем спасибо) Вот теперь еще такой вопрос, а как механизм работает переключения передач?)) Просто, достаточно понять механизм переключения, что бы стало понятно, что и куда присоединять)))
by k1ck
Latgalec
Медаль Грамота
Даугавпилс
1 час назад
На примере секретной разработки дедушки Wagnera (хотя это может быть и не самый лучший пример, но за-то всё на виду):

""


Смысл тот же, только здесь по принципу "Шавок" - вилка вытягивается, а на V наоборот - вдавливается!
Редактировалось: 2 раза (Последний: 3 декабря 2012 в 17:44)
Здесь был Orik...
Оффлайн

вот одна такая муфта ходит по валу, когда ты включаешь предачу, рычаг на троссе давит на вал, который передвигает муфту то в 1 шестерню, то в другую и когда он становится в шестеню то эта шестерня передает через муфту валу движение, и вал крутится !
k1ck
Алатырь
3895 дней назад
Благодарю вас всех, принцип работы я понял) Можно закрывать тему)
by k1ck
|
