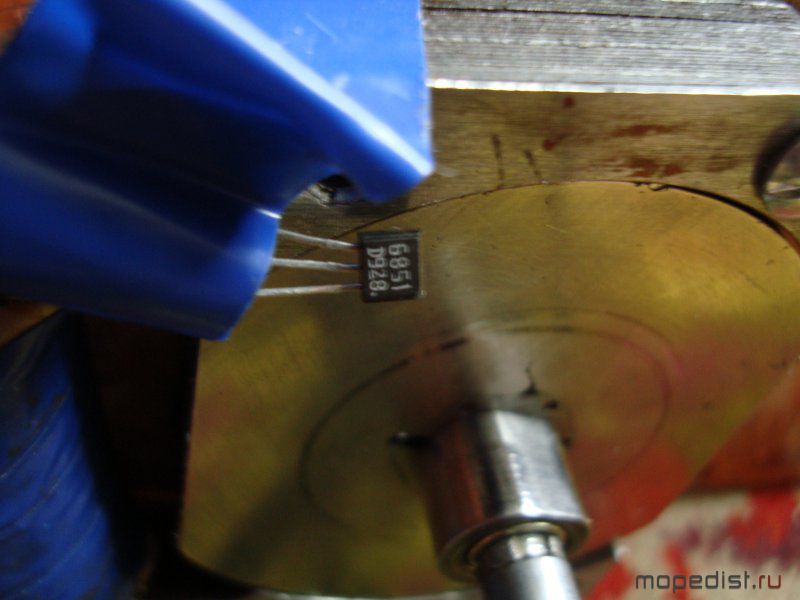

Обычно, если в чем-то сомневаюсь, то ищу даташиты. Вот даташит на 276-й датчик холла. Да, смотрим на надпись, ноги вниз и слева направо нумерация 1234.
Я сделал новые кривые зажигания. Вопрос принятия текущее программное обеспечение. Вход датчика Холла. Какие сигнал активен? Потому что я вижу, дизайн переменная плата.
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
nyemi, привет! Программное обеспечение совсем не изменилось. Летом у меня была небольшая возможность опробовать в деле кривые 1,2 и 3 и на основе тестовых заездов пришла идея сделать 4-ю кривую, но пока ее никто не испытывал на практике.
Плюс теперь еще разработан внешний блок зажигания у которого сама схема датчика чуть чуть поменялась для увеличения надежности выносного датчика холла. На стенде я сделал провода длинной 1,5 метра и сбоев зажигания совсем не наблюдается, хоть даже и искра лупит рядом с платой контроллера и проводами датчика, т.е. на моторе тоже никак не должно сбоить.
Очень зря использована обычная панелька для контроллера, а не цанговая. Я про нее уже раньше упоминал, что у меня даже на стенде она от незначительной вибрации отпаивалась. Выводы у таких обычных панелек сделаны из какого-то плохопаяющегося металла и как ни паяй, а получается почти сухая пайка. Я даже цанговую панельку, и ту, укрепляю на всех платах держателем в виде T и винтиком на 2 мм, т.е. чтобы ни какая вибрация была не страшна. Делается это не для красоты, а для надежности. Augism на практике уже знает к чему приводит в поездке плохая пайка.
По поводу стенда: 300 об/мин это "ни о чём". Зажигание при таких оборотах даже не должно работать. У меня на стенде минимальные обороты были где-то 350...400 об/мин, когда уже начинало хватать напряжения для датчика холла. Я уже упоминал, что вместо стенда можно легко проверить зажигание от внешнего источника 12 вольт и простенького генератора на логических элементах, к примеру, на 561ЛА7. Схема такого проверочного генератора есть в первом посту темы. В понедельник добавлю туда же еще простенькую схемку на биполярных SMD транзисторах и остальных SMD деталях и для нее платку 15х13 мм.

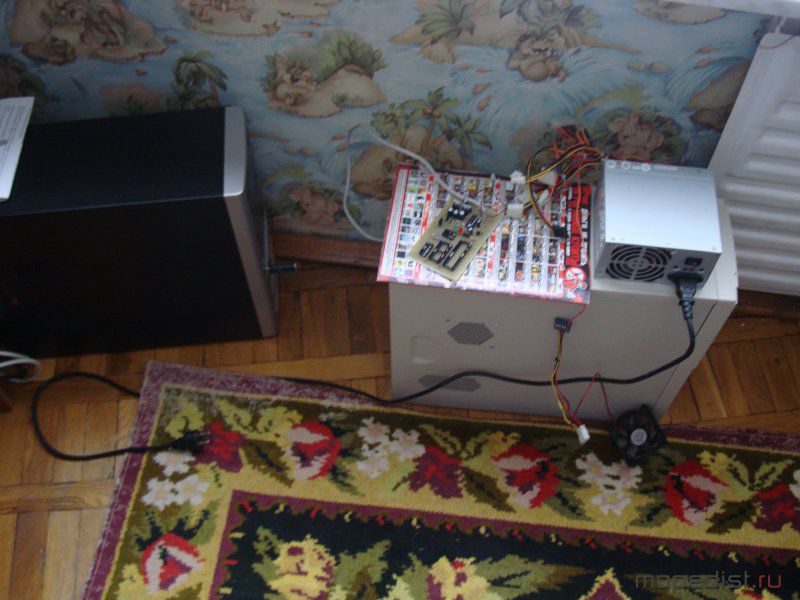

omich, подождите немного, сейчас новое видео залью, подключу дрель с мах. оборотами 6000 об/мин а панельки в городе нигде нет, заказал в одном магазинчике, привезут через неделюДобавлено спустя 6 минутизвиняюсь, не 6000, а 2600 видео уже заливаюДобавлено спустя 14 минутосталось уже немного Добавлено спустя 18 минуткстати вот так программатор выглядит
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 9 февраля 2014 в 16:54, мастер катюпка: причина не указана)
Да и по предыдущему видео видно, что даже на таких оборотах 200 вольт уже стабилизируется, т.е. трансформатор преобразователя получился очень качественным. На холла тоже хватает, раз он импульсы выдает. Так что даже необязательно на 2600 крутить, и так видно, что работает. Остается только держатель холла сделать и ПИК запрограммировать и поставить. А панельку хотя бы притянуть чем-нибудь к плате надо. Так ее оставлять для работы точно не стоит.
Интересный вариант прямо провод припаять вместо разъема. Так экономится 2 разъема, но возникает маленькое неудобство, что нужно залазить за комп, чтобы его подключить. Я о таком даже не подумал, т.к. мой комп в стол спрятан и я один раз к нему прикрутил разъем, провод вытащил на стол и подключаю когда надо к программатору.
Наконец-то вырвался съездить в Митино. Прикупил латунные столбики с резьбой М3 и 15 мм длинной, которые подошли как родные, а кроме этого еще подобрал коробочку 90х65х35 мм в которую отлично помещаются платы зажигания и бобина. У бобины только пришлось отпилить выступ. Теперь можно окончательно все собрать и залить герметиком.
Конденсатор придется перенести между плат(на верхней фотке видно как он там хорошо поместился), тогда коробочка сможет хорошо закрыться, если убрать его сверху:
Редактировалось: 1 раз (Последний: 23 октября 2015 в 16:11, omich: причина не указана)
Большое Спасибо за проделанную работу автору проекта. на данный момент решил повторить ваше творение. для движка Д8Э и в связи с тем что большую часть деталь придется заказывать через интернет, очень большая просьба вынесите в первый топик магазины где можно заказать детали. если не сложно конечно.
Не попадались интернет магазины, где бы все можно было разом заказать, да и мне значительно проще съездить в выходные на радиорынок в Москву в Митино, поэтому поисков их не проводил. Из тех, у кого покупал, на примете Элеконт, но у них есть далеко не все. Можно также найти что-то у китайцев, к примеру, транзисторы в корпусах SOT-23 взамен BC846 и BC856. Можно также прикупить набор резисторов всех номиналов для SMD монтажа, чтобы не бегать каждый раз за отдельным резистором, а иметь сразу практически все номиналы. Контроллеры 12F683 с буковкой E тоже есть. Программатор тоже проще купить готовый за 10 баксов, да еще и с интерфейсом USB, т.к. COM-порт еще поискать надо. В общем, особо нечего выносить на первую страницу, увы.
Редактировалось: 2 раза (Последний: 27 февраля 2014 в 18:01, omich: причина не указана)
Ну вот и перемотал подкову Д5 более тонким проводом и с изоляцией каждого слоя конденсаторной бумагой толщиной 0,01 мм, а также с промазываем каждого слоя лаком. Сверху, после нескольких слоев бумаги, еще и промотал капроновыми нитками и тоже залил лаком.
Нынче намотал 390 витков(проводом по меди диаметром 0,57 или с лаком 0,59), также сделал отвод от 300 витков. Этим добивался, чтобы обмотка имела минимальную толщину, т.е., чтобы была максимальная магнитная связь магнитного поля с обмоткой. Померил разное кол-во витков на ток КЗ. 390 витков дают ток 0,75 ампера, 300 витков дали 0,92, а 90 витков, которые намотаны последними, зашкалили аж за 3 ампера, т.е. магнитная связь с витками получается очень хорошей. Пока предварительно получается, что мощность поменьше, чем у подковы Д6, но при бесперебойной работе зажигания, думаю, что где-то 1,5 ампера на светодиод отдать получится, т.е. где-то около 5-ти Вт. В следующие выходные буду снимать мощностные характеристики подковы, а также подключу зажигание вместе со светом и тогда будет ясно сколько получится отдать на свет.
Редактировалось: 1 раз (Последний: 23 октября 2015 в 16:18, omich: причина не указана)
До КД'шного я еще не добрался, быстро им заняться и не обещал, но в далеких планах займусь. Мне надо сначала полностью Д5 доделать, чтобы с ним вопросов больше не осталось и тогда стенд можно будет под КД переделать, но и это тоже стоит пока не на первом плане. У КД есть работоспособное зажигание в отличии от Дэшки, хоть и тоже почти без света, но есть, так что это не срочно. Просто у меня сейчас появилась идея сделать мини плавильню для отливки небольших деталей из алюминия, вот ей и буду потихоньку заниматься в свободное время и, если все получится, то может тут опубликую в отдельной теме или в блоге, а пока изучаю теорию вопроса. Компоненты для изготовления печки уже все нашел.
omich, Подскажи пожалуйста какое именно кольцо Epcos ты использовал? что заказывать? (тему перекапывать замучался) Epcos размером 20,2x9,6x7,7 мм (размеры с оболочкой) проницаемость µ2000 я правильно понял?
Редактировалось: 1 раз (Последний: 5 марта 2014 в 14:24, Escario: причина не указана)
Я использовал разные кольца. Сначала, как указано на схеме, 20х11х8 какие-то китайские, но µ2000, а потом перешел на кольца чуть поменьше 20,2x9,6x7,7 µ2000 фирмы Epcos. Размеры с оболочкой. С советскими кольцами почему-то получается лажа, поэтому потестировал с ними сначала и потом больше за них не брался. Запас по мощности преобразователя даже на кольцах поменьше получается почти трехкратный, т.е. можно мотать даже более тонкими проводами как я мотал в примере.
Редактировалось: 1 раз (Последний: 5 марта 2014 в 15:22, omich: причина не указана)
Ненадо испытывать судьбу. По горькому опыту могу сказать, что первым отвалится конденсатор. Самая тежёлая деталь. Про опыт можно прочитать вот здесь http://www.mopedist.ru/blogs/poezdki-na-d-eshke/pervyi-dalnjak.html Что отвалится вторым? Лучше не надо. В хозтоварах ищите герметик. Безкислотного, это обезательно. Предупреждаю, что таких не много. Если не найдёте, где написанно безкислотный или неутрален, ищите, где написано для крепления зеркалов.
Добавлено спустя 18 минуткстати вот так программатор выглядит
