как сделать музыку на советском мопеде рига-22

Ванёк, нет, резистор не ставил, шас всё хочу нормально перепаять, без соплей и лишних проводов!

Только смотри не перегрей,у тебя паяльник на сколько ватт?

Сделай фото!

Ванёк, 30-130ВТ регулируется! Щас фото сделать не могу, фотика нет дома, как спаяю потом выложу!

Сделай хоть на телефон,но только не перегрей я тя умоляю!Сделал бы плату и не парился.

Ни чё у меня не получается надоело это всё!

ЛК/ПК на землю ложил? Шипение при этом проподало? Тут ошибиться в схеме нельзя.
Либо низкое питание, либо перепутал выводы, либо микросхема нерабочая.

Какое напряжение питания?

Юра Сайфутдинов, 7 вольт, я завтра поеду за новой микрухой, эту я немного испортил, и теперь буду делать не текстолите!

Такую микросхему лучше на текстолите, правильно. Паяльник ставь на 30Вт, не больше.
И для начала паяй 1 канал только, проверяй его, затем делай второй.

Юра Сайфутдинов, а так можно? я просто думал, что с одним каналом работать не будет!

Мишаня, каналы там независимы, тут в одном корпусе два или 2*2 одинаковых усилителя. Можно использовать их по отдельности.

Юра Сайфутдинов, ясно спасибо!

Я же тебе говорил,а ты мне не верил, на печатке же лучше,и делай не торопясь!

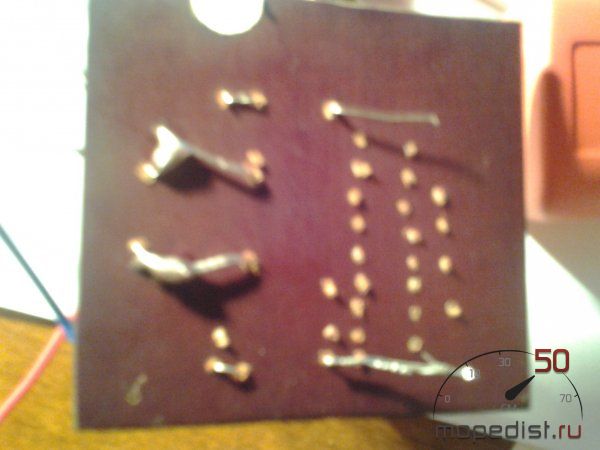

Ванёк, да уже, текстолит разметил, потом просверлю, и буду впаивать!

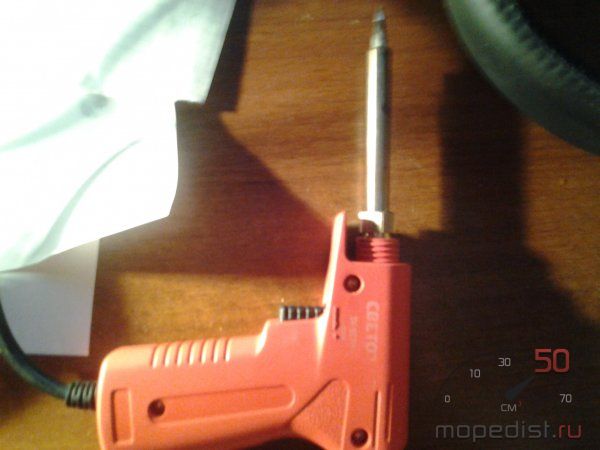

Я сёдне паяльник-пистолет купил клевая вещь.А плату травить будешь?

Ванёк, у меня тоже паяльник пистолет!

Вообще удобный такой сначала думал блин как им можно паять?А теперь знаю ответ-клёво!

Ну чё как дела?Если чё не получается сними на видео или хотя бы фото.

Ванёк, сегодня поеду за новой микрухой, а остальные элементы я уже впаял!

А чё со старой?А я вчера купил акум на 12 вольт 1,3ач.

Ванёк, старая была пробная, я её немного изуродовал!

А я всё с первого раза сделал!Хотя я тоже новичёк,но уже более опытный.А у тебя у паяльника пластмасса не плавится?А то у меня плавится!

Ванёк, нет работаю 3 месяца, всё отлично!

Ау тебя зелёный паяльник?

Ванёк, нет!

Ребят,конечно не хочется тему захламлять своим "флудом" но все же хотелось бы спросить :
А никто не задумывался об усилителях на транзисторах??
У них и звук по приятнее(про лампы я молчу вот у них то звук что надо !! ) чем с микросхемными ОУ.(Операционными Усилителями)
Я отмечу их весомые преимущества :
1.- Можно подогнать усилитель под напряжение (независимо мопед у нас, или домашние 380 вольт трехфазного питания )
2.-Можно задать максимальную мощность самому (добавлением в параллель транзисторов, и повышение подводимого к Усилителю мощности)
3.-Можно добиться такого звучания , какого ты хочешь (хоть Дисторшн сделай из него для гитары (игра на природе - стиль ярого байкера))
4.-Не боится статического электричества (ОУ , порой горят от статики )
5.-ремонтопригодно в полевых условиях (например в некоторых ситуациях, можно просто вырвать транзистор (если установлено, что именно он виновник торжества))
6.-Относительно по затратам. Он не будет стоить так, как стоит например микросхема (как говорится, наломаешь дров из старой техники, транзисторов и резисторов хоть попой ешь - вот тебе и сырьевая база )


Хочу сказать напоследок: Друзья , развивайте фантазию !!

В мопед???

В чем смех !???

транзисторные усилители всякие бывают !!
Например Аэлита 204! Транзисторный вариант. Питание 9 вольт постоянки (через отдельный вход конечно) 9 ватт на канал ! Соседи будут жаловаться, если включишь на всю !! (безпонтовые компуптерные говноколонки например выдают не более 1 ватта на канал (звуковых ватта в смысле))

Lover ))), а как устроен ОУ?
ОУ - это микросхема интегрирует в себя то, что ты соберешь сам из транзисторов, но миниатюрней.
Для получения нужной мощности никто не запрещает поставить еще один каскад транзисторов, обвязать все ООС.

Так что ОУ - эта и есть транзисторный звук, только на выходе может стоять полевой или биполярный транзистор.
(TDA1558 внутри себя содержит тоже ОУ, только обвязали его под усилитель НЧ)

Короче что то у меня ничего не работает, даже шипения нет! Пару раз микруха просто дымилась и всё, ничего не работает, если надо скину фото подключения!

явно сгорела

Скидывай фото, что-то не туда подключаешь, похоже.
(сегодня я уже ухожу спать)

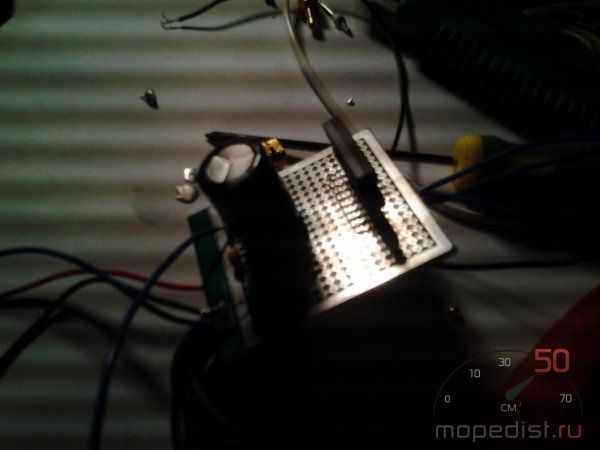

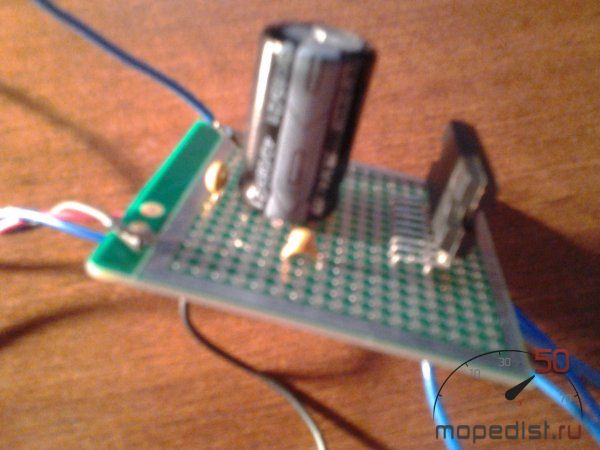

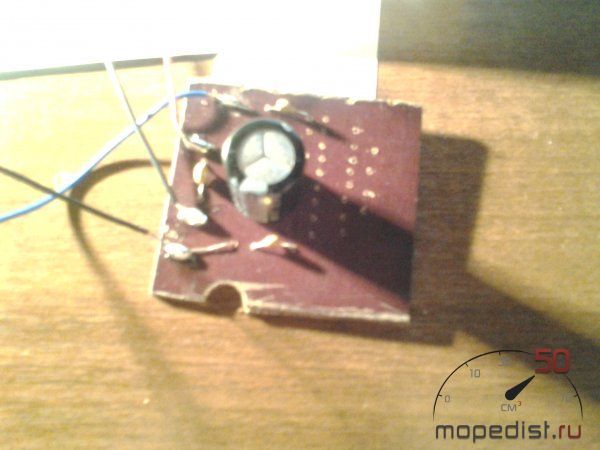

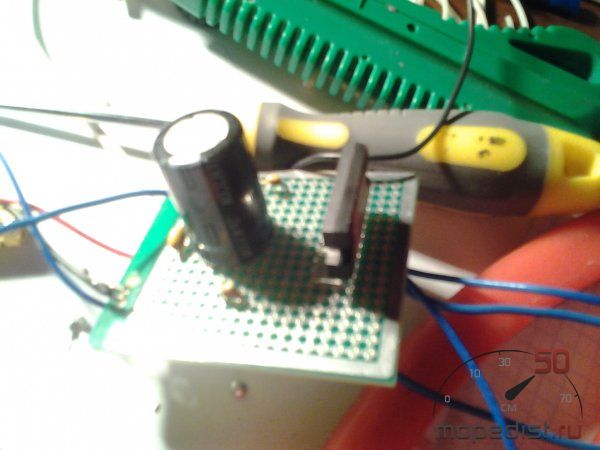

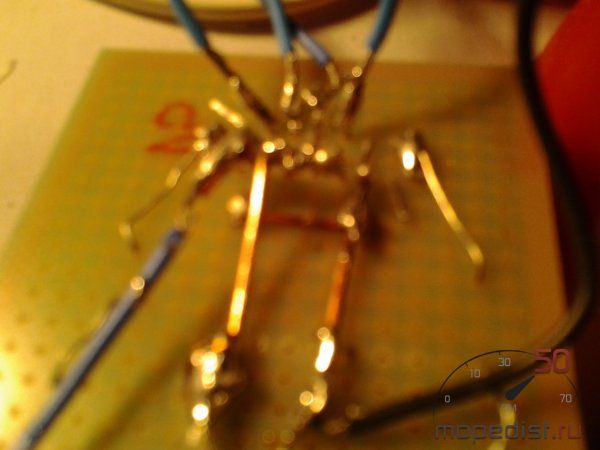

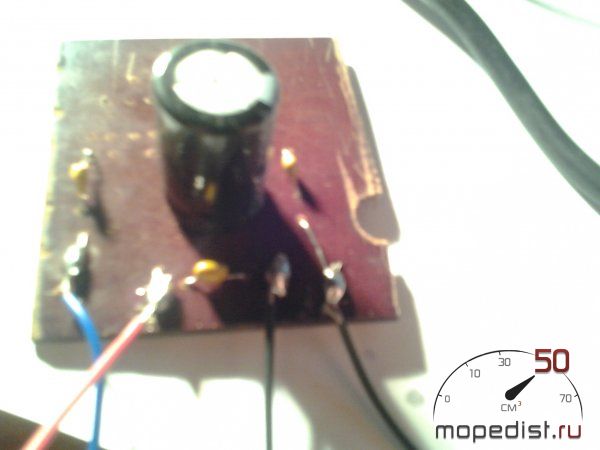

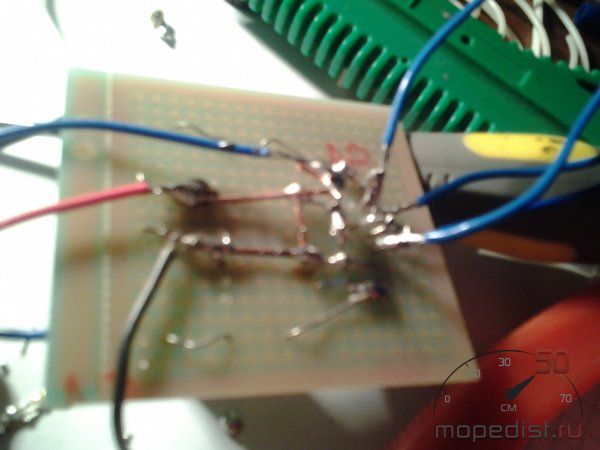

Вот

Мужики, вы чего? Какие ОУ? ОУ КУ имеет от 100000 и выше! Нафиг его в цепи оконечника пихать-то?
Транзисторный усиль в мопеде это глупо. Возится с рассыпухой, ради того, чтобы слушать хреновую акустику под пердеж мотора.

Миш,вроде всё правильно, хотя когда собираешь на плате не надо парится,какой проводок куда припаевать, а так один провод перепутал и все.Сколько денег потратил?

Ванёк, уже 200, но незнаю пока что делать!

Даже не знаю чем тебе помочь.Посмотри, всё правильно припаял?

Ванёк, да вроде всё, но звука нет, даже шипения, сегодня ещё раз опробую!

По какой схеме паял?
А так сделал бы печатную плату и не выкидывал деньги на ветер.
Посмотри видео на сайтах.
Можешь зарегистрироваться.И пообщайся.

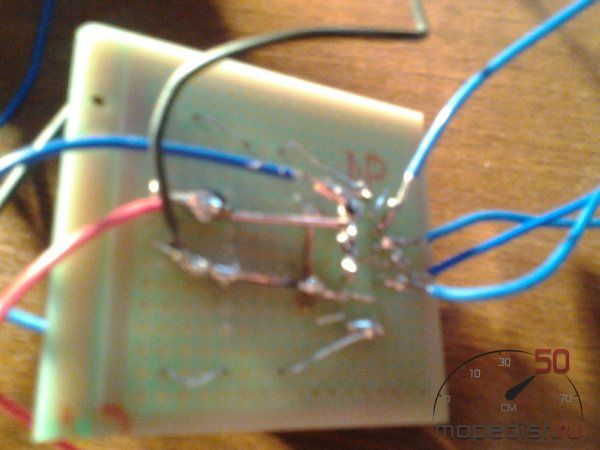

Мишаня, почему на третьей фотографии красный и черный провод соединены чем-то?
Почему нет радиатора охлаждения? Греться такая штука будет очень сильно, при нормально использовании нагреется выше 150"С за секунд 10.

Но учти, что задняя площадка для радиатора соединена с одной из ножек, поэтому надо электрически изолировать радиатора от корпуса или радиатор от всего остального.

plotter, чем тебе не понравились транзисторные усилители звука?
ОУ имеет высокий КУ, если разомкнуть обратную связь, но никто не заставляет это делать. Делителем напряжения на ООС можно задать нужный КУ, обычно это около 10.

Что тогда ты предлагаешь использовать в качестве усилителя для мопеда(о том нужен ли он вопрос уже поднимался)? ШИМ, лампы?
