Электрика

Электросхемы мопедов, и отдельных узлов
all
all
Ростов-на-Дону
1721 день назад
теорититески, низкое напряжение на гене сделано в угоду надежности, а в коммутаторе должен быть или повышающий трансформатор(зачем тогда два конца выведены) или умножитель напряжения. шо надо искать оригинальный комут или сильно колхозить. а несоответствие статора с ротором многих в ступор вгоняет
all
all
Ростов-на-Дону
1721 день назад
http://forum.atvclub.ru/showthread.php?33014-%D0%91%D0%BB%D0%BE%D0%BA-%D1%83%D0%BF%D1%80%D0%B0%D0%B2%D0%BB%D0%B5%D0%BD%D0%B8%D1%8F-%D0%B7%D0%B0%D0%B6%D0%B8%D0%B3%D0%B0%D0%BD%D0%B8%D0%B5%D0%BC-%D0%BD%D0%B0-%D0%BC%D0%B8%D0%BA%D1%80%D0%BE%D0%BA%D0%BE%D0%BD%D1%82%D1%80%D0%BE%D0%BB%D0%BB%D0%B5%D1%80%D0%B5-%D0%B4%D0%BB%D1%8F-ATV&highlight=%D0%B7%D0%B0%D0%B6%D0%B8%D0%B3%D0%B0%D0%BD%D0%B8%D0%B5+%D0%B4%D0%B5%D0%B4%D0%B0+%D0%BC%D0%B8%D0%BD%D0%BA%D0%B8
Madest
Медаль Грамота
Москва
354 дня назад
Да меня то смущает, что катушки, при соответствии сопротивления данным из мануала, не выдают "мануального" напряжения. Если бы не это, то я бы в первую очередь смотрел в сторону коммутатора.
В недрах тундры выдра в гетрах тырит в вёдра ядра кедра
mitroxa
Медаль
Орел
43 дня назад
Есть возможность сравнить колличество полюсов на старом статоре и новом?
Как я уже писал скорее всего не совпадает колличество магнитов на роторе и полюсов магнитопровода с катушками на статоре. Где то подобная тема попадалась, да и сам сталкивался с таким, когда я поставил другой ротор (магнит).
Yahoo-ею от этих дорог!!!
Delruss
Починки
1474 дня назад
mitroxa, свет стабильный на родном, но очень слабый. я замерял где-то всего 5 вольт на больших оборотах. с новым там очень яркий свет даже на холостых.
Madest
Медаль Грамота
Москва
354 дня назад
mitroxa:
Есть возможность сравнить колличество полюсов на старом статоре и новом?
Старое зажигание совсем другое:
""

Так что сравнивать нечего. В новом зажигании ротор и статор совершенно точно от одного мотора и должны друг к другу подходить.
В недрах тундры выдра в гетрах тырит в вёдра ядра кедра
mitroxa
Медаль
Орел
43 дня назад
Delruss:

свет стабильный на родном, но очень слабый. я замерял где-то всего 5 вольт на больших оборотах.
Вскрытие покажет, вобщем по любому нужно разбирать бкс и поверять детали или ставить новый.Добавлено спустя 3 минуты
Madest:
В новом зажигании ротор и статор совершенно точно от одного мотора и должны друг к другу подходить.
Не совсем понятно - енератор снят с б.у. мотора или куплен новый?
Yahoo-ею от этих дорог!!!
Madest
Медаль Грамота
Москва
354 дня назад
Снят с б/у мотора.

all:
теорититески, низкое напряжение на гене сделано в угоду надежности, а в коммутаторе должен быть или повышающий трансформатор(зачем тогда два конца выведены) или умножитель напряжения. шо надо искать оригинальный комут или сильно колхозить. а несоответствие статора с ротором многих в ступор вгоняет
- похоже вы были правы по поводу хитрого родного коммутатора (которого у меня нет). Перемотал обмотку зажигания проводом 0.125 (был 0.2 и намотано было мало) и напряжение с искрой сразу появились, коммутатор от ФМБ.
В недрах тундры выдра в гетрах тырит в вёдра ядра кедра
непоседа
Медаль
Белоярск
907 дней назад
непоседа:
Подскажите спецы электронщики, в фонаре-налобнике 3 батарейки мизинчиковые по 1,5В. Итого 4,5. если аккумы поставить на их место 3шт (они по 1,2В) - то 3,6В будет. Этого может и хватит, но наверно быстро будет кончаться энергия...(или КДшка будет позаряжать и ничего страшного?
Либо может поставить 4 аккума... тады будет 4,8В - это не дохрена?
Какой метод лучше?
кот:
4,8В лучше сделать,ничего не сгорит.
killer258:
4.8в от аккума -это воспринимается фонарём нормально

А вот и нихрена ! podlec
Светикам то ничо, а вот мелкосхеме тамошной - чо! Работала буквально 10 сек sarcastic
Зато теперь есть поле деятельности!
Эти 2 десятка светиков от налобника подключаем через идиод и (теперь уже) ТРИ аккума к генеру КД. Ещё (ежели завтра в магазах найду) схемку добавлю на 317-ой (опосля диода).
Бум пробовать ? Бум - бум ! laugh
Когда мне говорят, что нужно взрослеть, то я беру свой велосипед и пенсионное удостоверение и уезжаю от этих скучных людей...
Макс
Черкесск
2795 дней назад
Vorchun:

Тут наверное нечего обсуждать, просто справочная страничка.
Добавляйте, если есть что добавить.

Д-8э

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Д-6

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Рига-4

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Карпаты

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Китайская Дельта

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


у кого нибудь есть понятная схема электрики на мопед омакс альфа помогите нужно очень
Prof61
Рязань
308 дней назад
Макс:
у кого нибудь есть понятная схема электрики на мопед омакс альфа помогите нужно очень

По моему кого-то в гугле забанили. Ибо вот она.

http://i0.simplest-image-hosting.net/picture/dvigatel-139qmb-instrukciya.jpg
http://professor61.narod2.ru/
http://professor61.boltun.su/
Дмитрий Алхимов
Медаль
Москва
1063 дня назад
Delruss:
свет стабильный на родном, но очень слабый. я замерял где-то всего 5 вольт на больших оборотах. с новым там очень яркий свет даже на холостых.
Может быть, дело в электролитическом конденсаторе 25В 50 мкФ (виден сразу, если расковырять БКС). Со временем электролит имеет свойство высыхать. Лечится заменой на новый конденсатор (у китаёзных нет 50, есть только 47 мкФ). Простите, если на этот раз я оказался КЭП, всей темы пока не прочитал.
Илья Гузий
Медаль
Тихорецк
1980 дней назад
Здравствуйте ! Подскажите пожалуйста как подключить габарит,чтобы он загорался при включении света.
Спасибо!
Редактировалось: 1 раз (Последний: 24 марта 2014 в 19:51, Илья Гузий: причина не указана)
Все - зима!
мастер катюпка
Медаль
Брест
38 дней назад
Илья Гузий, параллельно свету подключить стоп-сигнал. Как я понял ты хочешь из него сделать габарит?
Prof61
Рязань
308 дней назад
Илья Гузий:
стоп-сигнал,чтобы он загорался при включении света.

А на буя ? На то и СТОП , что бы ПРИ ТОРМОЗАХ. При включении света загорается ГАБАРИТ ! Мопед какой ? Телепаты в отпуске.
http://professor61.narod2.ru/
http://professor61.boltun.su/
Илья Гузий
Медаль
Тихорецк
1980 дней назад

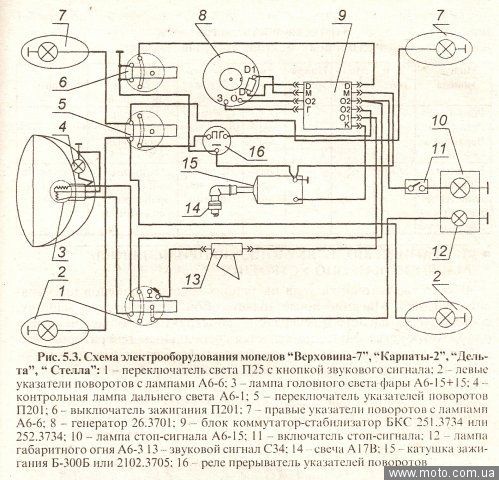

Простите - габарит ,а не стоп zst . Мопед Верховина-7.
Все - зима!
Prof61
Рязань
308 дней назад
Кинуть на жопу мопеда провод от света фары. Ну или от переключателя на руле из той же точки что и на фару.
http://professor61.narod2.ru/
http://professor61.boltun.su/
Илья Гузий
Медаль
Тихорецк
1980 дней назад
Я понимаю,что надо тянуть провод из переключателя.Но куда его в переключателе подключить?
Спасибо за ответы!
Редактировалось: 1 раз (Последний: 24 марта 2014 в 19:54, Илья Гузий: причина не указана)
Все - зима!
Prof61
Рязань
308 дней назад
Туда же куда и фару. А если и фара никуда не подключена - то ищи схему.
http://professor61.narod2.ru/
http://professor61.boltun.su/
Илья Гузий
Медаль
Тихорецк
1980 дней назад
У фары есть дальний и ближний свет.По идее - габарит должен гореть и на дальнем и на ближнем.
Все - зима!
Prof61
Рязань
308 дней назад
А тогда должен быть ОТДЕЛЬНЫЙ переключатель на ВЕСЬ свет. Или отдельный на габарит (передний и задний). Или, наконец, ДВУХГРУППНЫЙ переключатель фары. Верхняя (нижняя) группа переключает даль/близь, а вторая в обоих положениях зажигает габарит. Глянул бы ты схему проводки карпат...
http://professor61.narod2.ru/
http://professor61.boltun.su/
Илья Гузий
Медаль
Тихорецк
1980 дней назад
Спасибо. Разобрался в схеме. Надо будет ее распечатать и повесить на стену.
Все - зима!
tiak13085
Северодвинск
1482 дня назад
Как можно поставить 6в реле поворотов от Урала, на мопед (Карпаты)?
Vorchun
Медаль
Оренбург
534 дня назад
Никак. От Минска, Восхода -
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


либо самодельное.
Редактировалось: 1 раз (Последний: 13 апреля 2014 в 22:48, Vorchun: причина не указана)
Vorchun
Latgalec
Медаль Грамота
Даугавпилс
1 день назад
Vorchun, Но зачем же сразу так категорично! laugh Цепляем аккумулятор, тот что по-больше, реле, поворотники и имеем полные штаны счастья! laugh
Здесь был Orik...
tiak13085
Северодвинск
1482 дня назад
Vorchun, спасибо за ответ. Буду паять своё реле.
LTR
LTR
Серов
1858 дней назад
Здравствуйте, скинте пожалуйста электрическую цепь на мопед Рига-24 Дельта.(двигатель В50).Заранее спасибо
IMR-2
Медаль
Луганск
11 часов назад
Вот...
""
...возлюби Господа Бога твоего всем сердцем твоим и всею душею твоею и всем разумением твоим:
- От Матфея 22:37
Jin
Jin
1861 день назад
Что народ пошел, уже глаза поднять лень, надо сразу просить чего-то.
Искомое находится на два поста выше вашего в этой теме, пост 230.
nikitos56
1657 дней назад
Как проверить работоспособность генератора на двигателе v50?
mitroxa
Медаль
Орел
43 дня назад
nikitos56:

Как проверить работоспособность генератора на двигателе v50?
Тестером на обрыв, на соответствие сопротивления обмоток таблице:
""

на наличие напряжения, обмотки освещения проверяются лампочкой.
Yahoo-ею от этих дорог!!!
nikitos56
1657 дней назад
Большое спасибо
nikitos56
1657 дней назад
Как проверить работоспособность коммутатора на мопеде Карпаты?
mitroxa
Медаль
Орел
43 дня назад
nikitos56:

Как проверить работоспособность коммутатора на мопеде Карпаты?
Методом замены на заведомоисправный.
http://www.mopedist.ru/forum/thread1189-1.html
Yahoo-ею от этих дорог!!!
Alllexius
Медаль
Агрыз
1 день назад
При современных "расходных материалах" в виде коммутаторов и реле-регуляторов
я бы советовал перейти на "разделение" зажигания и стабилизатора.
Брать от Альфа-подобных мопедов. Переделать проводку , соответственно.
Darthas
Афипский
1894 дня назад
всем привет,у меня такая проблема,у меня восход первый,как мне поменять зажигание с 6в,на 12в,и какие генераторы идут аналаговые на 12в,у меня 421Б генератор
Прикрепленные файлы:
dsc-0232-1_573cc21c206d1.jpg | 8376,15 Кб | Скачали: 603 раза
krotik
Медаль
Москва
1 час назад
Г427 народ ставил знаю. Но сам так не делал, подробности не скажу. Где то в инетах всплывала переделка.
Лужу, паяю, ЭВМ починяю.
uncle Gena
Архангельск
300 дней назад
Darthas:

всем привет,у меня такая проблема,у меня восход первый,как мне поменять зажигание с 6в,на 12в,и какие генераторы идут аналаговые на 12в,у меня 421Б генератор
Зачем менять генератор? И от этого лампочки на 12 вольт хорошо горят.
Простота - это надёжность!
Кот (Vladimir 53reg)
Медаль
Санкт-Петербург
907 дней назад
uncle Gena:
Зачем менять генератор? И от этого лампочки на 12 вольт хорошо горят.
Простота - это надёжность

dash
В технологии доминируют два типа людей: те, кто разбираются в том, чем не они управляют, и те, кто управляет тем, в чем они не разбираются.
Законы Мерфи
andruxxa
Медаль
Ковров
2 часа назад
А в чём проблема? в сборе он без проблем подходит. Естественно, проводку надо переделать будет.
