Думаем о настоящем генераторе на КД ( F-50,F-80).

Степан
Медаль
Челябинск
1438 дней назад
не понял для чего разные градусы линз?что лучше-линза 15гр./60?
у пираний 4 контакта2 минуса и 2+ ?

Добавлено через 1 минуту

и еще -корпус от обычного вело фонаря?
Редактировалось: 2 раза (Последний: 10 декабря 2012 в 19:37)
Наша группа где мы общаемся на тему моторизованных велосипедов
kalininasity
Медаль
Выборг
596 дней назад
Я для пробы брал разные типа ближний-60 и дальний-15.
Да,2+ и 2-.
корпус обычный.
ВСЁ...ВЕСНА !!!
Степан
Медаль
Челябинск
1438 дней назад
теперь я правильно понял-
покупаем 2 таких светодиода http://www.radiobazar.ru/katalog/products/svetodiody-i-derzhateli-k-nim/moschnye-svetodiody/svetodiod-na-plate-star-1w-3635
вставляем их(на клей?) в оправу http://www.radiobazar.ru/katalog/products/svetodiody-i-derzhateli-k-nim/moschnye-svetodiody/linza-v-oprave-dlja-star-3655 .
вот а для пираний подойдет любой резистор?
головному свету -резистор получается не нужен?а пираньям нужен.
спаибо за терпение на ответы моих вопросов. kalininasity,

laugh

Добавлено через 13 минут

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

разобрал зарядник для телефона-называется лягушка(умеет заряжать любые аккумы для телефонов)это ее плата -вопрос где здесь диодный мост который вы достали из зарядника?
Редактировалось: 1 раз (Последний: 10 декабря 2012 в 20:19)
Наша группа где мы общаемся на тему моторизованных велосипедов
omich
Медаль Грамота
Железнодорожный (Московск.)
12 часов назад
Степан:
...вопрос где здесь диодный мост который вы достали из зарядника?
Должен быть обязательно, но на такой фотке ни чего не разобрать. Угадываются только очертания трансформатора, какой-то микросхемы, электролита и кнопочки.
kalininasity
Медаль
Выборг
596 дней назад
На клей только линзу к оправе и оправу к корпусу велофары.
Светодиод плотно заходит в оправу,да и вдруг он перегорит...
Резистор примерно 530 ом.
http://www.imageup.ru/img282/1138922/sxemka.jpg.html

Добавлено через 2 минуты

Степан:
разобрал зарядник для телефона-называется лягушка
Это импульсный,не то.
Я брал старый от nokia с трансформатором.

Добавлено через 6 минут

andruxxa:
Ещё бы видео, как в тёмное время освещает
Ночное кино...как обещал...
https://www.youtube.com/watch?v=nIedLLUcuuk
Редактировалось: 4 раза (Последний: 10 декабря 2012 в 21:00)
ВСЁ...ВЕСНА !!!
andruxxa
Медаль
Ковров
1 день назад
Да, мерцание жестокое. Надо б тож видео снять, по темноте, завтра и займусь.
радиоуправляемые игрушки
kalininasity
Медаль
Выборг
596 дней назад
В реальности всё не так плохо как на видео,обороты холостые,по дороге чёткая видимость метров 15-20.
ВСЁ...ВЕСНА !!!
Фролов
Медаль Грамота
Москва
213 дней назад
А у меня практически не мерцал светодиод
http://video.mail.ru/mail/radioqwerty/_myvideo/37.html
http://video.mail.ru/mail/radioqwerty/_myvideo/36.html
правда в габарите стояла лампа накаливания
Редактировалось: 2 раза (Последний: 10 декабря 2012 в 21:14)
kalininasity
Медаль
Выборг
596 дней назад
Нет дело в съёмке,если количество кадров в минуту увеличить то тоже будет мерцать,
как поворотник.Светодиоды стоят то в линзах по этому такое мерцание.
Конечно поставить нормальный стабилизатор или драйвер то всех этих эффектов
не будет,в будущем будут доработки,а сейчас только испытания плюс цена
и простота проекта.
ВСЁ...ВЕСНА !!!
Степан
Медаль
Челябинск
1438 дней назад
omich:
Я брал старый от nokia с трансформатором.
фото можно-а то у меня ток новый есть.незнаю идти покупать чтоль
Наша группа где мы общаемся на тему моторизованных велосипедов
omich
Медаль Грамота
Железнодорожный (Московск.)
12 часов назад
Странно. Уже не первый раз замечено, что цитаты чужие подставляются.
Степан
Медаль
Челябинск
1438 дней назад
omich, извини опечатался..совсеми бывает я имел ввиду kalininasity,
Наша группа где мы общаемся на тему моторизованных велосипедов
kalininasity
Медаль
Выборг
596 дней назад
Степан:
фото можно
Кнопка"Цитировать выделенное" сверху сообщения,я тоже ошибался
(не делает ошибок тот,кто ничего не делает)
Вот картинка...
http://www.imageup.ru/img282/1138991/dscf2337.jpg.html
ВСЁ...ВЕСНА !!!
Степан
Медаль
Челябинск
1438 дней назад
ааа,понятн-тоесть в принципе от денди,телефона домашнего и тд пойдет-главное чтоб большой был и трансформатор был полноценный а не как у меня ,и понижение 220-12 вольт.
Редактировалось: 1 раз (Последний: 10 декабря 2012 в 21:51)
Наша группа где мы общаемся на тему моторизованных велосипедов
kalininasity
Медаль
Выборг
596 дней назад
Нужен только мост из бп для выпрямления переменного с катушки.
Принцип работы:
http://www.chipdip.ru/video.aspx?vid=ID000261360
Редактировалось: 1 раз (Последний: 10 декабря 2012 в 22:43)
ВСЁ...ВЕСНА !!!
plotter
Провидения
1560 дней назад
Не надо ничего курочить. Возьмите 4 диода и спаяйте мостом. А зарядку оставьте, пригодится ;)
kalininasity
Медаль
Выборг
596 дней назад
plotter:
Возьмите 4 диода и спаяйте мостом
Тоже как вариант,но диоды тоже нужно откуда то достать laugh
У такой зарядки http://www.imageup.ru/img282/1138991/dscf2337.jpg.html постоянно провод ломался так у меня их штуки 3 валяется.И выход у них всего 3.7в. был
так неактуально сегодня.
Редактировалось: 2 раза (Последний: 10 декабря 2012 в 22:38)
ВСЁ...ВЕСНА !!!
Степан
Медаль
Челябинск
1438 дней назад
kalininasity:
У такой зарядки http://www.imageup.ru/img282/1138991/dscf2337.jpg.html постоянно провод ломался так у меня их штуки 3 валяется.И выход у них всего 3.7в. был
так неактуально сегодня.
так значит такой не подходит?или как?чет не понял.

Добавлено через 16 секунд

а диоды любые пойдут?
Редактировалось: 1 раз (Последний: 10 декабря 2012 в 22:47)
Наша группа где мы общаемся на тему моторизованных велосипедов
plotter
Провидения
1560 дней назад
Где взять диоды? У вас сгорела КЛЛ? Раскурочте её! Там будет 4–6 диодов joke
kalininasity
Медаль
Выборг
596 дней назад
Всё подходит,прям плату отпаиваешь от трансформатора и эти же контакты припаеваешь к
КД,один к белому проводу второй к массе.
выходные контакты-как на схеме.
Диоды нужны одной марки и желательно одной партии.
Правильно советуют,можно и из лампочки взять.
Редактировалось: 1 раз (Последний: 10 декабря 2012 в 22:56)
ВСЁ...ВЕСНА !!!
Not Found
Великий Новгород (Новгород)
2930 дней назад
Кхм.. меня тут закидают фекалиями, но я бы не советовал ставить обычные 1n4007 в качестве выпрямительных. Почему? У меня они на оборотах > 5000 (правда на другом движке, не КД) превращались в печку. Причину так и не понял, по идее их граничная частота куда выше чем частота переменки с генератора. Поставить ультрафасты - 1n5408 и всё отлично.
Насчет мерцания, фильтрующий кондер (электролит) на достаточную емкость тоже исправит положение.
У меня в первой фаре стоял ионистор на несколько фарад - фара светила только его емкостью больше минуты laugh
plotter
Провидения
1560 дней назад
Not Found:
У меня они на оборотах > 5000 (правда на другом движке, не КД) превращались в печку.
Может спаяли не верно?
Not Found:
Насчет мерцания, фильтрующий кондер (электролит) на достаточную емкость тоже исправит положение.
А вот тут надо осторожней быть. Если на ходу включить светодиод без токостабилизатора, то можно его и спалить, т.к. в начальный момент не будет просадки напряжения. А в целом мерцание это фигня. Оно мыргает на частоте не меньше 2кГц. Для глаза это вообще не заметно.
kalininasity
Медаль
Выборг
596 дней назад
plotter:
на частоте не меньше 2кГц. Для глаза это вообще не заметно.
И я об этом твержу,это камера видит мерцание.только наверно 2Гц.?
Редактировалось: 1 раз (Последний: 11 декабря 2012 в 13:32)
ВСЁ...ВЕСНА !!!
krotik
Медаль
Москва
2 часа назад
plotter:
но мыргает на частоте не меньше 2кГц
С диодным мостом без ШИМ вы раскрутили мотор до 60т. обмин. С однополупериодником вообще 120т выходит. Поздравляю!!! laugh
Редактировалось: 2 раза (Последний: 11 декабря 2012 в 13:30)
Лужу, паяю, ЭВМ починяю.
plotter
Провидения
1560 дней назад
rofl
Дааа... Лопухнулся smile Но всеравно, минимум 60Гц. И это при ~2-х тысячах оборотов. А многие на таких оборотах ездят?
qwant
Нижний Новгород
3347 дней назад
50 Гц = 3000 об. !?!?
plotter
Провидения
1560 дней назад
За 1 об, двиг делает полную волну. Мост из неё формирует 2 полуволны. Тоесть за 1 оборот имеем 2 мырга. Если скорость двига 3т.об. то это значит, что за 1 сек. он сделает 50 оборотов, из которых мост сворганет 100 полуволн. Тоесть на выходе будет 100 мыргов в секунду. :)

Добавлено через 9 часов 37 минут

Сегодня прикупил за сотню дрельку на разборку под генер.
Имеем: мотор о 350 ваттах, загнаный в хлам. Изоляция на статоре прилично так поплавилась. Длинна набора статора 24 или около того, макс. диаметр около 54 мм (по памяти точно не помню, а руки пачкать е хочу, да и экран оттирать потом от смази). Внутренний диаметр 32мм ровно. Тобиж магнит нужен 31мм. Сейчас присмотрел контору торгующую самарий–кобальтовыми магнитами, задал им пару вопросов. Завтра поспрашаю на счет правильной геометрии болванки под магнит.
Вообще, планирую снимать с этого статора хотябы 25вт при 4000. Если допилю конечно crazy
Редактировалось: 1 раз (Последний: 12 декабря 2012 в 01:09)
Фролов
Медаль Грамота
Москва
213 дней назад

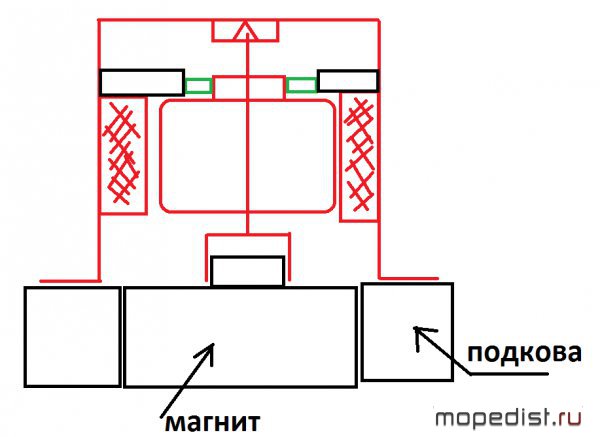

Кстати насчёт дрели-я уже в теме про мотвоелы выкладывал свою бредовую идею
""
plotter
Провидения
1560 дней назад
Тема сисек не раскрыта. hoho
Картинка требует пояснений.
Фролов
Медаль Грамота
Москва
213 дней назад
plotter:
Тема сисек не раскрыта. Картинка требует пояснений.
Сисек тут нет, без них работать не будет. Вообщем смысл такой-устанвока этой гены вместо армстартёра (в его же корпус). Якорь с одной стороны (сверху) в подшипнике, а снизу к нему приварена головка от ключа-и он просто упирается в гайку магнита. Зачем?-да для того чтобы весь генератор держался всего 2мя болтами (т.е. основной скелет-пластина притягивает якорь к подкове).
plotter
Провидения
1560 дней назад
Смысла не вижу. Зачем оставлять штатный генер, если не штатный покроет все потребности?
Редактировалось: 1 раз (Последний: 12 декабря 2012 в 02:47)
Фролов
Медаль Грамота
Москва
213 дней назад
plotter:
Зачем оставлять штатный генер, если не штатный покроет все потребности?
Штатная подкова-зажига и аварийный свет.

Я когда-то (ещё на кичрыде) делал ригу 13 с аккумулятором и доп геной на КД. Так у меня там было сделано всё так, что без света ни при каких условия не останешься.
plotter
Провидения
1560 дней назад
Дэнчик:
Штатная подкова-зажига
А что мешает намотать зажигательную катушку на кастомный генер или использовать фигурировавшую на форуме схему зажигания от низкого напряжения?

Добавлено через 1 минуту

Кстати, сегодня промерял. Бонусом получилось, что отверстия под шпильки в статоре точно совпали с отверстиями крепления подковы. Одна проблема проч!
Редактировалось: 1 раз (Последний: 12 декабря 2012 в 14:15)
Фролов
Медаль Грамота
Москва
213 дней назад
plotter:
А что мешает намотать зажигательную катушку на кастомный генер или использовать фигурировавшую на форуме схему зажигания от низкого напряжения?
На моей картинке генератор постоянного тока. Придётся датчик лепить.
plotter
Провидения
1560 дней назад
Это с коммутируемым ротором? Ну нафиг! Щётки и коллектор в таких адских условиях быстро копыта отбросят.

Добавлено через 46 секунд

Да и размер щеточного узла не самый маленький.
Редактировалось: 1 раз (Последний: 12 декабря 2012 в 14:20)
Фролов
Медаль Грамота
Москва
213 дней назад
В дрели живут нормально, а тут нагрузки почти никакой, кроме физического стирания.
plotter
Провидения
1560 дней назад
У меня там периодически вода попадала, с неё же и грязь. Вода для коллектора - смерть.
Фролов
Медаль Грамота
Москва
213 дней назад
А я когда-то где-то (не помню где и когда smile ) говорил-что вся сутьв том чтоб запихнуть эту бойду под крышку КД-шного армстартера (может быть с небольшой проставкой в 1-2см).
Редактировалось: 2 раза (Последний: 12 декабря 2012 в 14:41)
omich
Медаль Грамота
Железнодорожный (Московск.)
12 часов назад
Дэнчик:
Я когда-то (ещё на кичрыде) делал ригу 13 с аккумулятором и доп геной на КД...
Кстати, раз уж вспомнили, появился сайт dir4ik.ru, смахивает на работающий в архивном режиме dyr4ik. Дата архива приблизительно от 30.08.12, но страницы грузятся, порой, очень долго, видно из-за отсутствия картинок по ссылкам, но что-то из описания своих разработок можно утянуть, правда и оно далеко не все.
Фролов
Медаль Грамота
Москва
213 дней назад
А смысл оттуда что-либо вытягивать? у меня например тема про ригу на 20 страниц, которую я делал 2.5 месяца. Вытягивать, перерабатывать и здесь публиковать-смысла нет, проще фотки откапать и заново описать в 3х словах.
Редактировалось: 1 раз (Последний: 12 декабря 2012 в 14:50)
|
