Настройка электронного зажигания по схеме Вагнера для Ш

Собрал по схеме дедушки Вагнера. На катушке от MБ1.
Самое позднее, чего смог добиться подбором резистора в управляющей цепи - 5 мм до вмт при появлении искры ~1000 и улетает на 8-9 мм на устойчивых оборотах ХХ ~2000. Это при управляющем резисторе 4,7 Ом. Шунт стоит 5,1 Ом.
Куда дальше копать? Есть варианты?
Где-то читал про конденсатор на землю параллельно шунтирующему резистору, чтобы компенсировать рост при повышении оборотов. Еще про стабилитрон в управляющей цепи писали. Но найти сейчас не могу....
или уже начинать думать про какую-то шайбу-проставку для механической корректировки? Ставить маховик без шпонки как-то не хочется....

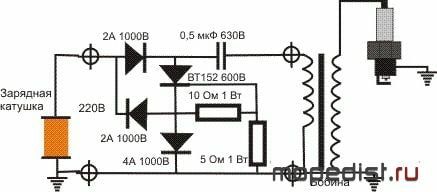

Эта схема, если имеется в виду именно она

была жутко раскритикована и нет смысла её повторять.
Уж лучше взять схему контроллера Сузуки Ран, она же для цепного мотора ТВ-50.
Или для Сузуки АД50.
А еще лучше - схему китайского модуля для веломотора, доработанную krotik-ом и показавшую прекрасный результат.

Греется значительно меньше и не сильно шунтирует зарядную катушку.

Одна хуже другой. Выкинь!

А в чем ее принципиальное отличие с точки зрения влияния оборотов на момент? Я вижу только отельный низкоомный резистор для шунтирования зарядной цепи. А делитель сделан на высокоомных резисторах. Соответственно управляющий ток тиристора ограничен, подбор номиналов делителя проще и меньше влияет на общие параметры схемы, лучше защита от обратного импульса катушки зажигания.Добавлено спустя 2 минуты Какой вариант лучше? Если без фанатизма со схемами на микропроцессорах....

Где защита? Срочно нада!

Ну, по крайней мере для управляющей цепи она выше из-за высокоомных резисторов.Добавлено спустя 1 минуту5Ом vs 4КОм

Защиты от обратного импульса нигде нет. Управляются тиристоры низким напряжением в обоих схемах. В схеме Кротика еще понадобится слаботочный тиристор.
Нужно делать схему с отдельным датчиком. В массовом производстве это невыгодно. А для себя любимого можно постараться.

Бармаглот, я слегка поэксил с однокатушечной схемой на основе зарядной катушки Крот/Дружба и ротора Г-420.Некоторый успех наличествует.
Вторая часть видео к Вашему удовольствию.

Посмотрел видео и схему, спасибо! Там номиналы под катушку Д или под бензопильную? Катушки только у меня одновыводные, отдельный танец с бубнами надо будет плясать....

Ага,180 витков провода 0,35мм намотаете?Внавал?-Датчиковая катушка получится,а дальше по классике.Вот только с фазой сигнала как...я пока с одновыводными катушками не эксил,всего одна у меня...

Тут не понял... Сверху на зарядную от Дружбы? Схема то в видео у Вас с одной катушкой...

Сверху на зарядную(с одним выводом!!!-второй провод-масса!!!) от Дружбы домотать обмотку-150-180витков. Можно тонкого провода.токи мизерные...Вращение против часовой?С датчиковой катушкой поженить любую схему ЦДИ,хотя-бы мою...

А ссылку можно попросить? по поиску целая куча схем вылезает...

-диод по управлению надо!!!

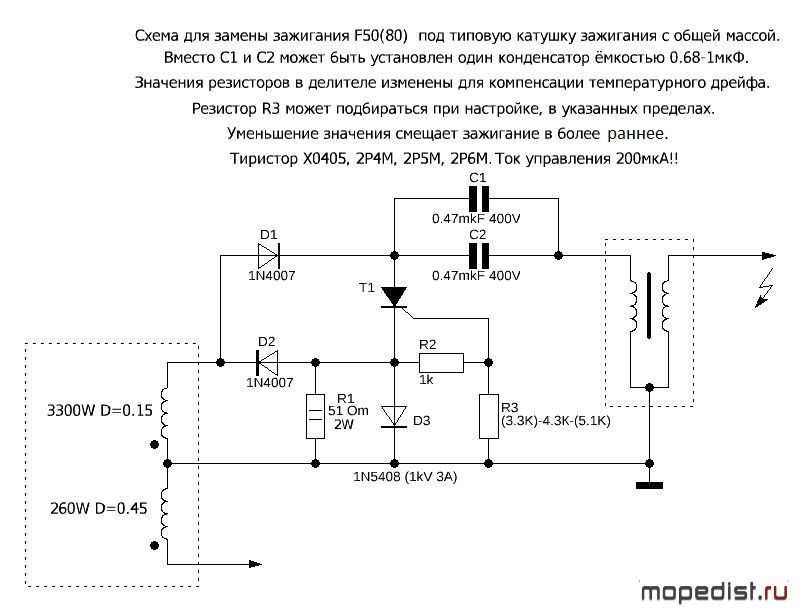

с 2:05 правильная(рабочая) схема.

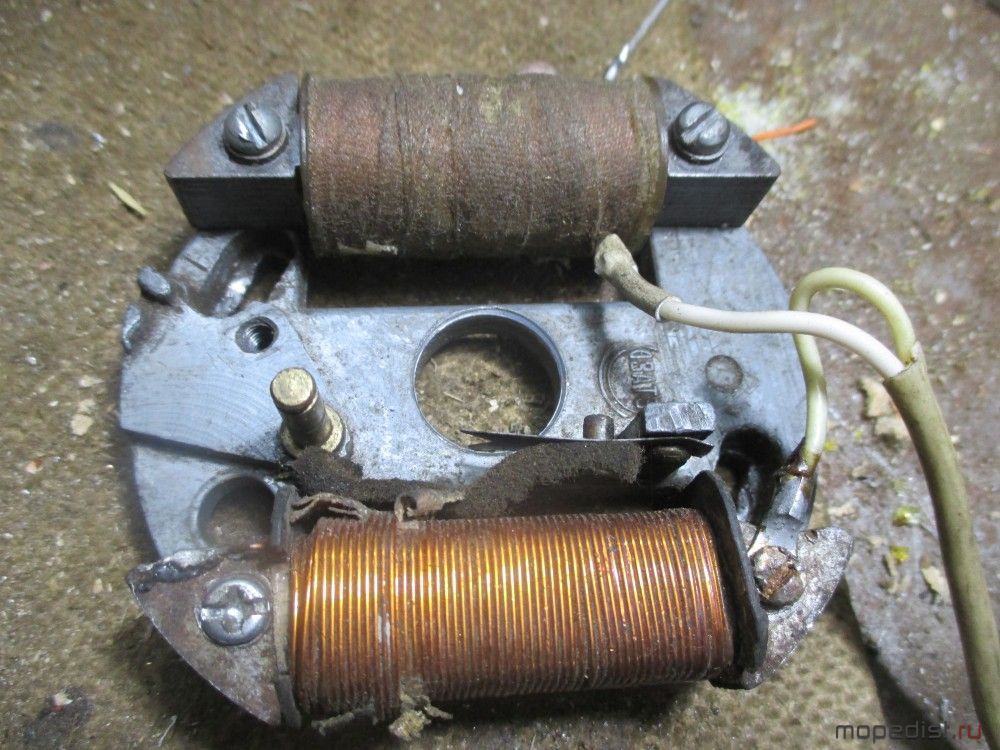

я перематывал катушку на Г-420 5000вт зарядная и 250вт датчиковая-работало,и АУОЗ был.

Осмелюсь спросить-уточнить: точно 5000 ватт и 250 ватт?

виточки

Глянул зарядную от Урала-да,витков 180 домотать можно.По фазировке-катушку можно перевернуть!Датчиковую катуху выполнить с выведенными началом и концом обмотки-по делу уточнить правильный момент зажигания.

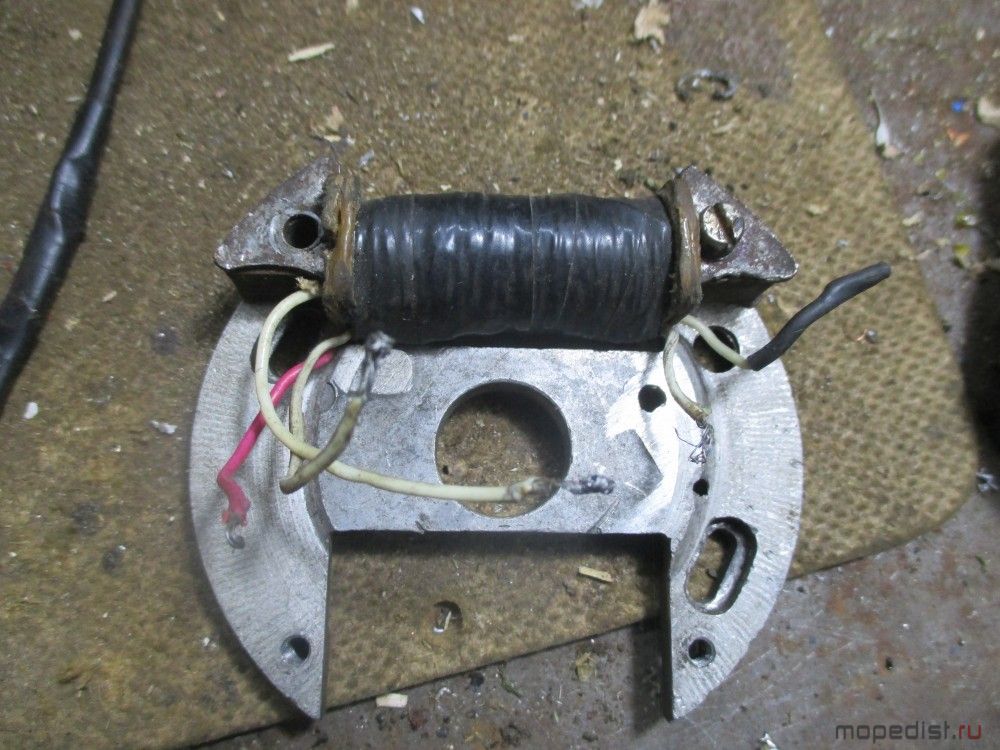

здесь двухвыводная зарядная от Крота поставлена на основание от MAW,но момент сильно поздний был,Отложил на после...

MAGNETO, спасибо!
А в чем принципиальная разница использовать отдельную датчиковую обмотку, если она на том же сердечнике, в той же фазе и т.д. Просто более крутые фронты за счет меньшей индуктивности? Меньше уход момента при повышении оборотов, но и меньше возможность управлять моментом подбором резисторов делителя, на первый взгляд....

У меня основной вопрос был - как сместить даже начальное зажигание на оборотах ХХ в нормальное положение. У меня при максимально вывернутом против часовой положении статора, искра на холостых в 5мм раньше вмт и на оборотах улетает на 9-10. Мне бы момент на холостых в вмт или даже на 1-2 мм после выставить...
Причем такая ситуация с двумя разными роторами... Значит, дело не в них.
Попробую с отдельной катушкой-датчиоком. Может получится управлять моментом меняя положение витков датчика относительно зарядной? мотать датчик не по всей ширине зарядной, а сместив к одному краю?

Не получится.

-всё верно,но момент будет зависеть не только от индуктивности,но и от величины взаимодействия зарядной и датчиковой катушек.Попробуйте с домоткой датчика,у меня получалось нормально.Добавлено спустя 6 минут-это,да.Можно входным делителем маленько подкорректировать

Обязательно попробую. Спасибо!

MAGNETO, а почему в МБ-1 зарядная и датчиковая катушки на разных сердечниках?

Да по тому что если совместить то получится СЛХ подобное. В те времена до такого еще не докатились.
На самом деле что бы оно уверенно работало и имело достаточно хорошую повторяемость, необходимую для производства, потребовались бы мощные дорогие магниты. Только когда они подешевели стало возможно так извращаться. Ну и добавить сюда тиристоры с низкотоковым управлением, которых в мощном варианте так же не было.

Делали грамотные специалисты, а не домашние артисты.

Так СЛХ-подобное работает от всего одной обмотки, а тут их две.
Мне не понятно: в чем различие процессов, если две отдельные обмотки на двух раздельных сердечниках и две обмотки на одном общем сердечнике? Ну, понятное дело, что магнитно эти два сердечника, а значит и обмотки, между собой никак не связаны - у постоянных магнитов ротора, замыкающих магнитное поле между полюсами этих сердечников, слишком большое магнитное сопротивление.
На индукцию в этих обмотках как может повлиять общий сердечник? Одна обмотка заряжает, а вторая управляет - обе выполняют свои "личные" функции и друг другу "жизнь" не портят. Или "портят" и просто я этого не понимаю?

Про некоторое магнитное экранирование нижней обмоткой верхнюю обмотку - это я знаю, но не настолько уж много меди в нижней обмотке, чтобы это экранирование сильно повлияло на индукцию тока в верхней обмотке для управления тиристором.

Недопонял: "Кто на ком стоял?" Добавлено спустя 29 минут Дело в том, что магнитное экранирование на переменном токе имеет знакопеременный характер, и в применяемой области частот удельное сопротивление медного носителя имеет незначительную величину, но вектор напряженности наведенного магнитного поля не коррелирует по фазе с магнитным потоком ротора.

Как работает стабилизатор в том же БКС? Коротит одну полуволну тиристором, а регулируются обе. Так что ток зарядной катушки, при нахождении на одном сердечнике, будет влиять и на другую полуволну, датчиковую. Выхода только 2, применять злобные магниты, вводя сердечник в насыщение как можно раньше и поучая более прямоугольные импульсы. Или решать как это сделал Новиков. А можно и упростить себе жизнь просто разделив обмотки. При этом промышленности не надо особо напрягаться. Просто в изготовлении, настройке, не требует дорогих материалов и имеет минимум элементов.
Это же массовое производство. Массовый потребитель никогда не получит лучшее. Он получит либо то что проще в производстве, при советской системе, либо то что дешевле, при капиталистической.

а ещё у Крота ненормальная магнитная схема на роторе-плата за одну искру в оборот при четырёх магнитах.Что-б при чахлых магнитах получить мощный разряд.
-поэтому я и морочусь на зарядную от Крота.Вторую катушку поставить Ш-вочную на свет.Дружба/Урал и со светом!Обалденно ведь...Добавлено спустя 6 минут-сравните как работает агрегатное магнето и магдино с выносной бобиной.У агрегатного поле пересекает сразу и первичку и вторичку,взаимодействие как у трансформатора-через коэффициент трансформации.Магдино-послабее искорка,чисто функция генерации по первичке.Прицепите к агрегатному выносную бобину-прям на болтик останова-искрит замечательно,но не то...

Так там же два тиристора. Или же один, но в диагонали диодного моста.
На какую другую полуволну? Заряжание происходит от одной полуволны, а управление получается от другой полуволны. В обеих катушках, при каждой полуволне, через них одновременно проходят магнитные потоки в одном и том же направлении. И поэтому в них индуцируется ток в одном и том же направлении, если направление намотки обеих катушек совпадает. Никакого противодействия там не может быть: когда работает заряжающая обмотка - датчиковая "молчит", а когда работает датчиковая - "молчит" заряжающая. Молчит - в том смысле, что ЭДС в ней есть, а тока нет, поскольку нет нагрузки.
Просто магнитный поток распределяется пропорционально индуктивности обеих катушек, а в сумме они дадут ту же самую энергию, которую можно получить от одной обмотки - с той же самой индуктивностью, какая у обеих обмоток в сумме.

Тиристор на прямую на обмотку, никакой диагонали. Мост только на управление.

А, ну я имел в виду не эту схему, а импортные РР. БКС у меня ни с чем конкретным не ассоциируется, поскольку с ним я дела не имел.
Тем не менее, я очень сомневаюсь в том, что шунтируя только одну полуволну, можно получить уменьшение напряжения от второй полуволны.
P.S.
"Факультативно"...
Думаю, что при включении освещения, напряжение первой полуволны стабильное, а напряжение второй полуволны немного больше - насколько его может подсадить вся осветительная нагрузка. Поскольку инерционность ламп накаливания довольно большая, то разброс напряжений там не особо большой и перегорать лампы не должны.

Действующее значение переменного тока равно величине такого постоянного тока, который за время, равное одному периоду переменного тока, произведёт такую же работу, тепловую или электродинамическую, что и рассматриваемый переменный ток. Нам известно что Uдейств.=const х Uампл. Т.е какая константа нас не волнует, она определяется только формой тока. Главное что на сколько изменилось амплитудное на столько и действующее. Для простоты возьмем синус.
и уменьшим одну полуволну, верхнюю, в 2 раза, с 400 до 200. Что произойдет? Изменится размах с 800 до 600. А амплитуда станет 300. Т.е. наш 0 сместится вниз, на 100. Он, этот самый 0, виртуатен!

С магнитными явлениями там все еще хуже. Умом понимаю но как это изложить не очень, так давно это было что уже практически догма. А поднимать справочники и их цитировать, много, очень много, просто нет желания. Да и справочники нужные сейчас не под рукой. В двух словах там вся фишка в перемагничивании сердечника, остаточной намагниченности и в её величине от протекающего тока. Т.е. следующие магниты придут к сердечнику имеющему остаточную намагниченность в зависимости от предыдущего тока. А условия заряда емкости у нас меняются в зависимости от оборотов. Т.е. ни о какой стабильности угла при отработке по напряжению речи быть не может. Помните ту хрень с СЛХ ( не только с ним но там она максимально ярко проявляется) на слабых магнитах, например Д, когда с ростом оборотов угол вдруг катится в поздний. Вот это оно и есть. А в СЛХ еще и низкоомным делителем угол пытаются править, нагружая еще и еще обмотку и сердечник. Более того еще и гоня фазу напряжения ближе к фазе тока. Ну.....ССЗБ, как раньше говорили. Сами из этого вылезайте, я пасс.

Всё это справедливо пока не насыщаем сердечник предельно быстро, используя злобные магниты. Там картина заметно меняется.

А вот хрен ты угадал. Братский китайский народ успешно строит социализм. У него есть отличные разработки, но метать бисер перед свиньями не собирается. Занимайте места согласно купленным билетам.Добавлено спустя 12 минутА что это правда, что в схеме предложенной Кротиком опережение меняется на 21град в нужном направлении?Добавлено спустя 15 минутТак дайте правильное понятие почему с ростом оборотов опережение уменьшается.

-да и нет.Заряд кондёра идёт при фактическом его сопротивлении равным "0",т.е. на КЗ-Магнитный поток толкает энергию в сердечнике.Но мгновенно измениться не может-гистерезис мешает...как выстрел в резиновый демпфер.Форма сигнала становится сильно несинусоидальной.На спаде потока первичка наводит на управление встречный ток-тиристор может и сработать от него.Поэтому не-канают схемы с автотрансформаторной схемой-исключить контр-ток невозможно.Тиристор открывается не во время-коротит первичку-там в это время зарядная полуволна.Ну и так далее,милые прелести.У Новикова удалось это обойти за счёт порогового элемента и доп разрядного кондёра.Левые импульсы в датчиковой обмотке если и есть не влияют-кондёрчик уже разряжен.А вот у Никодэна там да...сплошная карусель вспышек.Идея замечательная,но вот реализация...
