Был момент лет 5 взад, хотел попробовать вибры. Для опытов. Но как раз поломал грабки и пока их усиленно сращивал расхотел. Пропал запал. Так что хз что там по КПД выходит. Пишут 40-80%

Жужжат прикольно.Делал инвертор на ВС-12-интересно,ЛДС не тянет...

А хде написано, что в 44ом? И где "разделить".
Думается эта заметка призывает америконцев наоборот соединить через ремень.

Был у меня настоящий умформер. От автомобильного приемника А-695. Вместе с приемником. Ставился на ЗиС и ЗиМ.
Умформер работает тихо. Но у меня работало все это от сети через выпрямитель. Потребляло знатно.
Вибропреобразователи от приемников тоже были. Вещь не надежная.

"Не понимаю я по вашему. Вы нам еще за Севастополь ответите".

-на слёте QRP держал в руках умформер от р/с Урожай.пустили его от 12в-знатно взвыл.

Да все может быть. Это пятидесятые годы изготовления. Могло заржаветь все. Обычно собиратели всякой рухляди восстановителями не являются.

Полностью исправные слышно очень хорошо. Если в не очень шумной обстановке то весьма отчетливо, надоедливо. В тишине конкретно мешает. В машине, тех времен, не современной, расслышать будет проблемно.
Взвыл, ну, скорей всего не приведен в порядок. Или включенный без шунтирующей обмотки (при наличии) и без нагрузки пошел вразнос.

По поводу вибр синхронников подумал. Тогда наверно действительно имели лучший КПД. Кенотрона то нет. Но вот уже чуть позже, с появлением разных там ДГ-Ц уже не факт. Особо если учесть их капризность из за ненадежности контактов. Связка асинхронная вибра - мост на ДГ-Ц почти не уступит по КПД (а может и сравняется), а вот надежность минимум в двое лучше (по числу задействованных контактов)

Кстати, картинка датированная 1903-им годом )))

Пинание балды в ретро стиле. Это следующие. Куда то же надо залежи расходовать. Особо применения больше то и нет.


Коль уж ретро так ретро до конца, без современных вкраплений.



Еще недоделано т.к. лак сохнет, пока очень легко царапается, денька 3-4 еще. Не вышлифовывал и не выполировывал снова специально.
Как и говорил ранее, фанера, шпон (ему больше 30ти лет, 35+, на большие поверхности не годен, сильно покороблен, на маленькие норм), лак из старорежимных ПФ-283.
Колечки, втулочки, черненые латунь и медь из подобранных готовых.

Красота же!!! Интересное решение с задней стенкой! Ждем фото готового!

Из за того что лампы сильно выдвинуты вперед, по другому сложней компоновка и не факт что компактней, пришлось ставить стенку. Визуально, при взгляде с фронта, убрался этот "выезд".
Нужно было бы трансик на торе намотать, тогда бы и по высоте основания миллиметров 5 выиграл, было бы посимпатичней. Но подвернулся под руку броневой и я чего то в него уперся. И фанеру не 8 а 5-6мм, но тут из подручного пошло.

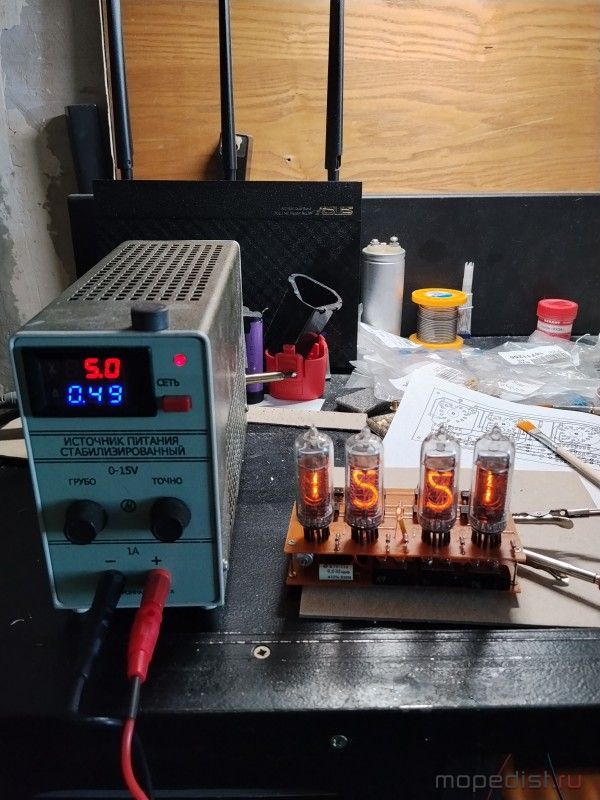

Вот столько мы кушаем. Всего 2.5Вт.

Правда при включении пока преобразователь заряжает электролит потребляет 0.7А Но это только первые 2 секунды.

Если делать такие часы теперь из покупных деталей, но на светодиодной матрице, то в какую примерную стоимость они могут обойтись?

500р в любом озоне, делать ничего не надо

Купи на Авито приемник с часами. У меня работает очень, очень давно. До 500 уложишься.

krotik, а схема часов ? Авторская?

155 я серия. Там как ни крути все в районе 2-3 вариантов, в зависимости от того какие счетчики под рукой. Схема не рисовалась, сразу плата. Генератор минутных на 176ИЕ12, он в середине 80х уже существовал. (Кстати кто не знает у последних разработок 176 серии ИЕ12, ИЕ13, ИЕ17 и ИЕ18 питание уже как у 561ой 5-15, фактическое 3.5-18. Типовое для всей серии 6-12. Ниже 7в заметно падает быстродействие, до 100кГц частота примерно. Строгое 9В только у версии "тик-так", буковка А в конце обозначения). Можно было бы на 5-6шт 155ИЕ1 секудный с кварцем 100кГц или 1МГц, но я не собирался выводить на индикацию секунды, лишнее оно. Были тогда уже и кварцы РК308 и РК206 (гробики, они же лодочки, с 82го года шли только в ширпотреб. Когда я пришел в отдел, в академке, им уже 3 года как ручкой помахали ))) ). А больше там и нет ничего кроме коммутатора для коррекции на ТМ2 и КП12. Согласования уровней КМОП-ТТЛ из за одинакового питания и низких частот в общем не требуется. Но что бы облегчить жизнь 176ИЕ12 в качестве мультиплексора был выбран К555КП12. Он служит и как некое согласующее устройство и как коммутатор, с него уже на 155-е счетчики.

Если нужно то нарисую.

Забавная история случилась когда начал собирать платы. Всё нужного времени изготовления есть, а вот резисторов а ля МЛТ тех времен просто не набиралось. Современных хоть сколько хоть где, а старых образцов только от 25шт можно купить, стандартную полоску и единицы из всего ряда, естественно самые не ходовые. Долго ломал голову чего можно разобрать. Но склероз и тут не подвел )))) Вспомнил что, уже несколько десятилетий лежат немаркированные С2-33, прям с покраски видать сперли, в Царицино покупал. Там всяких номиналов, были когда то разложены но давно все перемешались. Набралось в итоге.

Схему интересно бы взглянуть.

Сделаю на досуге. Но правда там ничего интересного, проще простого.

Собственно вот и вся схема. Кроме емкостей по питанию. Как и говорил в ней ничего нового нет.

У меня лампочка светодиодная светится при выключенном напряжении.
Вот она в темноте, вокруг себя ничего не освещает.

А это она же при включенном напряжении, освещает вокруг себя всё.
Другая такая же лампочка, включенная параллельно, не светится.

Что с ней не так, почему она светится?
Еще одна такая лампочка вспыхивает каждые 2 секунды, когда напряжение выключено.
Видеосъемку не делал - поверьте на слово.
Почему так происходит?

Потому что в выключателе неонка, через неё идёт ток.

Там давно светодиоды, ток еще больше.

Неонка там действительно есть, оранжевый "глазок". Но вторая-то лампочка не светится, почему-то.
Выключатели покупались в 2010 году.

2006 со светодиодами у Ма стоит. И что? Их там уж лет 30 ставят.
Выдрать подсветку - перестанет моргать. Обесточить помещение. Не выключать лампу. Сменить лампочку на накаливания. Зашунтировать лампу резистором.

Не попадались такие.
Нельзя - тогда не увижу в темноте куда нажимать.
Моргание не раздражает - лампочка эта на чердаке бани. Просто было интересно понять причину.
Нельзя - будет слишком светло ночью в прихожей, где спит собака. Её слабого свечения, а она под лестницей на второй этаж, не видно ночью. Разве что специально приглядываться.

Тока хватило только на одну лампу. Если первую выкрутить возможно вторая засветится.Добавлено спустя 1 минуту
Кондёр заряжается через неонку.

Выкрутил - вторая начала мерцать, как и чердачная в бане.
А что тогда происходит в светящейся?

Видел и в относительно свежих выключателях неонки, где-то несколько выдранных валяется, найду сфоткаю
Типа таких

Я к тому что светодиодов тоже изрядно. Сейчас 50/50 в зависимости от бюджетности. Лет 20 назад было поменьше, но от среднеценового и выше было те же 50%

Да, вон она на фотках выше в часах меж ламп торчит. Это единственная деталь не соответствующая тому времени. И, кроме гетинакса, единственная купленная, всё из запасов собрано ))) Банально все ИН-3 что у меня есть уже изрядно подуставшие, да и размер колбы 7мм несколько великоват показался. В общем это вынужденная мера отхода от идеи "всё как тогда". А у ИНС-1 торцевое свечение. Но с ней, если всё сложится, мы еще встретимся )))

[quote=]Это единственная деталь не соответствующая тому времени.[/quote]
Неправда ваша.
Стояли в отвертках-индикаторах определения фазы.
И вид устройства показался скучноватым. Можно было бы сделать, например, чтобы лампы крутились как карусель, ли время по ним бежало в одну сторону безвозвратно. Дарю идею, денег не надо.

Диаметром 4мм в советское время неонок наша промышленность не выпускала. Назови марку.
Для индикаторных отверток и указателей напряжения были сдандартизированы ВМН-1 и 2. То что после 90х лепили в разных кооперативах и тащили из Польши к делу не относится.

Не-а! У моего бати была такая отвертка и в ней была неонка в виде трубочки с колпачками на торцах, как предохранитель. А на конце, где прищепка, контактор для пальца был из электропроводной резины.

Ты попутал. В Светское время контакты были из неэлектропроводного металла.

У меня такой когда-то был:
Индикатор-пробник 1962г

Похоже предшественник УНН 90, теперь он ПИН 90

Вот такой был у бати.
Добавлено спустя 1 минутуТолько была еще и прищепка для кармана, как у обычной авторучки.
А этот называется отвертка-пробник индикатор TDM ELECTRIC SQ1015-0002.

Таких в Детском Мире не продавали.
Для рукожопов продавали попроще. Я их специально покупал, чтоб под напряжение не попали:
Дед, выбирай!

Есть вот такие неонки:

И стоит в нем китайская 4мм неонка повышенной яркости сунутая с стеклянную трубку, изображает из себя честную ВМН ((((
Фишка то была в том что у ВМН напряжение зажигания довольно четко фиксировано, 90В. А максимальное напряжение индикатора или низковольтового указателя 1000в. Т.е стоял весьма высокоомный резистор при котором лампа тем не менее была в состоянии светиться. А не как сейчас, горитнуиладнофаза. На это, при розетке 220, почти любая неонка способна. Но всё что вне этих 220 никаких гарантий что зажгется или ёбом не токнет.

Кстати, где то на даче в ящиках стола могут валяться обломки старого фрг-ешного индикатора, как раз на миниатюрной 4мм лампе. Хорошо помню что у него максималка 500В. Горел ярче чем наш на вмн но зажигался сильно позже. Утечку плохо видел, уже кусает а он не видит, по тому и был сослан. А потом куда то колпачок со встроенным резистором улетел.

Харитон, наблюдаю в Вашем изобилии лампочки ТЛ-эт такие матовые.Какого цвета свечение?
-был на практике в одном кисельном заведении-там деды-колдуны фазу ловили просто лампочкой МН-7.Здоровенная такая,с цоколем Е14.Возьмут за резьбу и понеслось...Говорю-резистор надо,уебьёт.Ничего ты студент не шаришь....
