Отключаемый привод ведомой звёзды на мотовелосипеде.

Вечером как освобожусь, если не забуду
Как колесо на мотоблоке, но в трёх точках

У моего мотоблока колесный диск посажен на 4 болта, вкрученных в кусок жигулевской полуоси, приваренной ко втулке, сидящей на оси редуктора.

Другие колеса меньшего размера крепятся на 3-х болтах к ступице.

Других вариантов я не видел, а эти оба не годятся для обозначенной задачи.

Для велосипеда такой вариант не годится.

Как велосипед справлялся с дешкой? Часто слышу, что вело ходовая слаба и разваливается.

Ещё бы. Там где с трудом помещается одна звезда, он собрался поставить две, да ещё и с промежутком между ними.

На горных велосипедах с другой стороны устанавливают восемь звёзд! При сильном желании, это не проблема. Важен сам механизм - конструкция должна быть проста и надёжна!

Раздвинув задние перья - легко!
Самая простая, это скользящий по узкой ступице узкий венец, зацепление которого со ступицей сделано при помощи нескольких болтиков, вкрученных в резьбовые отверстия с центрами ровно по зазору между ними, который должен быть минимальным(0,05...0,1 мм). Только если там будет сухое трение, то неизбежен сильный износ с задирами. Придется держать эту пару трения под наблюдением и периодически пополнять не очень жидкую смазку, типа трансмиссионки.
Бронзовое кольцо на ступице улучшит эту ситуацию, но напрессовать его в гаражных условиях будет трудновато.
Еще можно сделать эти фиксирующие болты не выкручивающимися совсем, а лишь поворотными на 180* и половина толщины у них срезана, на ширину чуть больше венца. К головке каждого приварен короткий рычажок со штифтом, а все рычажки соединены единым кольцом-водилом с радиальными пазами для штифтов, которое их - болтики с рычажками - стопорит в крайних положениях. Только эти болтики должны иметь увеличенную твердость и прочность, поскольку будут работать не на срез, как шпонка или штифт, а на изгиб - будучи закрепленными консольно в ступице короткой резьбовой частью.
Можно использовать не болтики, а закаленные штифты. Тогда на задней части этих штифтов за ступицей нужны отверстия под шплинты. Но это сочленение будет неизбежно разбивать под знакопеременной нагрузкой, если ступица будет "сырой".
В общем, надо детально продумывать всю эту схему соединений.

А клюв разевать надо, или так прокатит?
Где тов. Дед будет брать длинную ось?
Восемь звезд, это надежно. На какой-нибудь да уедешь!


Бред внутреннего содержания пропустил, ибо это неповторимо.

На ступицу делается паук по типу как делают америкашки на своих бордтрекерах. Можно отлить и проточить, либо сделать любым другим способом. Паук жестко закрепляется на ступице. К нему на трех болтах прикручивается звезда. Сама звезда стоит на подшипнике, желательно закрытого типа. С шариками возможно большего диаметра. (5-6мм).
Подшипник устанавливается на втулке надетой на ось слева. При необходимости три болта откручиваются.

ПВЗ сезон выдержал на дачных покатушках. При падении сломал шатун педали. Треснул передний обод (Видимо был дефект). Спицы не ломались. Потом я его обменял у соседей на ЛМЗ.
Десна 20 дюймов жива по сей день. Ездил на ней в Ульяновск. Неубиваемый велосипед. Но много весит и тяжёл на педальном ходу.

А она не потребуется, длины родной оси вполне хватит.
Харитон, ты основательно подзабыл устройство задней части велосипеда. Перья надо раздвинуть впереди оси, на расстоянии радиуса звезды от неё, поскольку именно там не хватает места.
На самой зубастой, когда силы закончатся...
Куда-то исчезла вся содержательная часть, остался только невнятный лепет старого алкоголика с закидонами в мыслях.

Короче, у меня переезд- начертить никак не успеваю). Но по сути вот что-то такое:
Хотя принцип тут аналогичен предлагаемому Харитоном, только звезда к фланцу-пауку не прикручивается жёстко, а немного от него отстои́т и момент передается двумя съёмными пальцами

Спасибо! Как интересно мотор установлен? Снизу или сверху? Есть фото?

Давно было! Фото делал Иван Ксенофонтов. Где то в журнале МОТО печаталось.

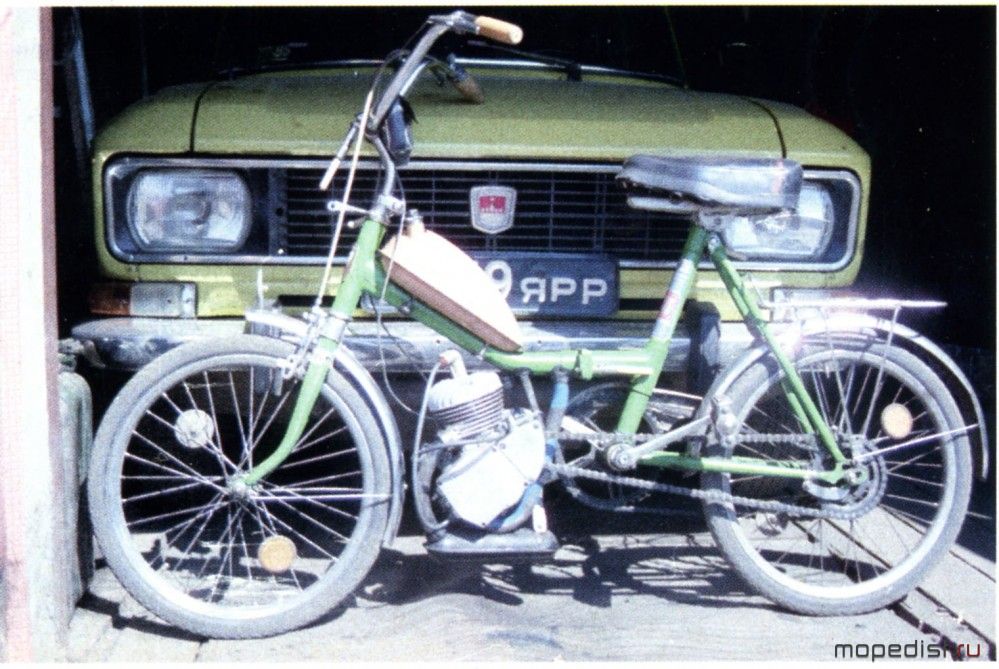

Суть установки: Я отпилил тот крючок от рамы ЛМЗ, на который крепился двигатель и приварил его к раме Десны снизу, к передней половине перед шарниром. Ориентировался на то, чтобы цепь охватывала каретку, но её не касалась. Наклоном двигателя добился, чтобы свечной ключ одевался на свечу не упираясь в раму. Для усиления установил перемычку от крючка на раму со стороны двигателя. Труба и глушитель подошли от ЛМЗ, труба там укорочена а глушитель серьгой крепится к крючку. Звёздочка взята от Школьника педальная. Середина вырезана и заменена на самодельную под шесть винтов М6. Бак капелька, установлен поверх передней части рамы. После такой переделки Десна перестала складываться. Даже если снять цепь, двигатель упирался в каретку.
Сделать фото повторно не могу - велосипед существует как велосипед. Всё лишнее с него давно снято и отпилено.

Отшельник, спасибо! За какие годы искать журнал "Мото"? Хочется посмотреть

Вот, нашёл!

Все хорошо, но при складывании велосипеда, цепь спадет . Потом надо ее ставить на место. Для жены давно покупал шести скоростной велосипед на 24 колесах с классической рамой. Думаю раму переселить . Установить петли. Приварить их и получится складной, но двигатель должен остаться на обычном месте - переселить раму впереди двигателя. В конце концов, можно даже перепилить раму и собрать половины на болтах - открутил болты и рама разобралась на две половины. Проехал в электричке и за три минуты скрутил фланцы на трёх или четырех болтах М6.

Александр Константинович,
На 24 колесах удачный размер. Но под мотор не подойдет, слабоваты колеса будут. Поэтому только на 20".
Я тоже делал на базе складного Стелс. Остался только кронштейн для установки мотора. При возможности сфотографирую. Мотор наклонен вперед до нормального положения нормального карбюратора, свеча становится, все складывается.

Отшельник, спасибо! Интересный аппарат!

Про колеса 24" - в самую точку! И с мотором очень даже хорошо сочетаются. А про колеса 20" - с точностью до наоборот - их вообще, в принципе, с мотором использовать плохо.
Если бы знал, что на колесах 20" такая плохая устойчивость на дорогах без ровного асфальта, то даже и пробовать такой вариант не стал бы.

По крепежу мотора к раме у меня есть замечание - этот "крюк", на котором висит мотор, не имеет крепления к втулке кареточного узла. Такое консольное закрепление не очень надежное, хоть и имеет право быть. Там просится распорка, хотя бы из толстой полосы.

А еще насчет компоновки мотора с рамой - неудачное расположение цепи над и под кареточной втулкой. Обязывает держать цепь постоянно "внатяжку", иначе верхняя ветвь будет об эту втулку громыхать и "пилить" её.
Когда я делал "кракозябру", то перебрал несколько вариантов размещения редуктора на раме. И только одно место - которое было выбрано конструктором дешки - подошло идеально.


С дешкой вообще очень удачное расположение мотора на раме: линия движения поршня в цилиндре почти совпадает с биссектрисой угла, образованного подседельной и наклонной трубами. А линия, соединяющая центры ведущей и ведомой звездочек почти совпадает с биссектрисой угла, образованного перьями задней вилки. Это не просто случайность, а так было задумано.

Тем не менее, со всеми замеченными недостатками, Десна съездила с походным снаряжением в Ульяновск, благополучно вернулась назад. С амфибийным снаряжением сплавилась по Соти. И полтора года я ездил на ней на работу. Поломок не было. Меня, правда, доставало то, что она не складывается и очень жёсткая на ходу.
Причина её обратной трансформации в велосипед простая - я решил сделать из Десны трайк. Трайк получился и даже ездил с солнечной батареей. Но сейчас Десна опять велосипед.

Получается дешка отличный мотор. Как оцениваете межремонтные интервалы?

Через 2000 км замена поршневых колец, потом еще через 2000 км. Дальше уже замена поршня с новыми кольцами. И еще дважды по 2000 км. Дальше замена всех подшипников и ставится поршень первого ремонта(если найдется) и еще дважды по 2000 км. Потом опять замена поршня на такой же новый и еще два раза по 2000 км.
Возможно, что современное масло увеличит расстояние межремонтного пробега.

Ну вот примерно такой расклад.

На верхний подкос точно становится бак от китайской Дешки.
Фара и задний фонарь питаются от аккума на 1ачас. Светодиоды от светодиодной ленты на 12 В.
Карбюратор К39 или К60. Патрубок стоит ровно.
Дед, как тут насчет биссектрисы? Она точно нужна, или без нее двадцатые колеса буксовать будут при плохой устойчивости на асфальте?

В Союзе вся эта бытовуха расчитана была на 500 моточасов. В комплект из запчастей прилагались кольца. Если учесть среднюю скорость мопеда в 35 км/ч, то пробег составит 17500 км. На деле с заменой колец он составляет 15000 км.
За сезон я накатывал около 10000 км. Колец хватало. Но на следующий сезон я менял поршневую и все подшипники. Коленвала хватало на два сезона.
Советская ранняя Дешка очень надёжный, но очень капризный мотор. Сломать невозможно! Разве что прокручивая со снятым свечным колпачком, можно спалить вторичную обмотку на подкове.
Дед! Кольца дольше ходят! Ну если ты любитель свежатины, то меняй! Я не ездил в полный газ на максималке, мне колец на сезон хватало.

Фантастика!
Московские байкеры за 10т км Яву 634 делали лысой, с цепью на полшестого, потертыми глушаками спереди и сзади, кончеными амортизаторами, вылетающей второй передачей и горелыми вилками в коробке.

Так то байкеры! Ребятне тоже любого мопеда на сезон не хватало! На Вагнерленде хотели на Вайрасе в Крым съездить, не доехали. Хотя сам Дедушка морот готовил. Уметь ездить надо!

Отшельник, а на сколько хватало моторной цепи?

Точно. А на сраных япошках можно просто ездить и не уметь:) Может, надо уметь делать?:)

Мне хватило на 4 сезона моей Бервы, хотя она уже была очень старая и мотор еле тащил 35 км/ч. В небольшой подъем уже надо было переходить на первую передачу. Потом продал знакомым, ничего не меняя.
Ява-50/555 у меня была тоже не первой свежести, но мне её хватило на 3 года - ничего не менял.

Доедет куда угодно и обратно. Мы, русские, не обманываем друг друга.Добавлено спустя 5 минут Нихрена нисколько не удивил. В деревнях, типа Дорохово, на Юпитерах по 30 тысяч ездят, кольца не меняя. Между поршнем и цилиндром спичка пролазит.
А потом продают знакомым, типа никто внутрь не лазил.

Надо было полмотора запасного брать. И несколько комплектов сцепления - тогда доехали бы

Сильно зависит от погодных условий и качества цепи. Бывало, что через 200 км через зуб скачет, а бывает и 7000 км ходит.
Вы не дооцениваете квалификацию Российских ломастеров!!!
Эти мопеды не из говна сделаны, их ресурс больше.
Ресурс двигателя Советских двухтактных мотоциклов примерно такой и есть. У Восхода и Минска чуть меньше, Планеты больше.
