Без поворота будет на 18 гр. раньше. Это 48гр. Уже при 45 греется аццки, и заводка намного хуже. Так что, хорошее улучшать - только портить.

Думаете ошибка в18 градусов оставит шансы движку? На первую страницу то загляните прежде чем такие комменты писать

Я пока поставил магнит без шпонки...посмотрим что из этого выйдет.....

Если магнит нужной полярности - повернуть подкову. Если нет - пилить новый паз - в твоем случае переподключением выводов не поиграешь. Пилить с поправкой на 18гр, тогда повернуть подкову не понадобится.

Друзья проверте монтаж а то мозги плавятся на примерно 1000 об/мин без нагрузки ВВ обмотка 40 вольт дачиковая 1.6 по цифровому тестеру.

Оранжевый 361, а охра 315, как я понял.
У меня возникли два вопроса:
1. Почему диод V6 кд522?, а должен быть кд105 или 1N4007.
2. Не переборщел ли с емкостью С2, что-то габариты кондюка внушительные?

Уверен?

Опаньки, надо же, перепутал 4148 с 4007, так и собрал себе, как ни странно, работает!

Нормально будет работать, частоты низкие, падение напряжения почти одинаковое. Без разницы. Только размеры.

С цветами у меня плохо верхний 361 нижний 315 если монтаж правельный все детали исправны осталось тупо одно катушка В117 пробита. Типо при остановке С1 заряжается вольт на пять искра есть а на оборотах шъёт внутри катушки. Уже месяц в двух транзисторах блужу полный п...Добавлено спустя 2 минутыС2 вольт на 300 не помню точно на 100Вольт не былоДобавлено спустя 19 минутпри зазоре 3мм. от аккумулятора шуруповерта 12в искра есть 5и более нет, это нормально? Добавлено спустя 22 минуты

Шорт с вольтажом, дело в емкости

на нем написано
68nK
ПW
Е5
такой дали

С2 от 50В и выше . Никаких особых требований к нему нет.

Беня, я не электроник, но именно потому и помогу тебе. Ста раз у меня так было. Всё дело именно в тебе. Ты делаешь ту самую ошибку каждый раз, думая, что всё делаеш хорошо. Когда у меня не получается схема, я делаю так. Беру простой картон, наклеиваю бумагу с схемой, шылой делаю дырки для деталей, и тупо, как первоклассник вставляю там детальки; соединяю с другой стороны (эфектно распечатать схему перевернутую зеркало, её приклеить и с другой стороны). Это всегда помогает.
Если короче, то делай всё с начало, с новыми деталями и ОБЕЗАТЕЛЬНО новым способом.

А конденсатор С2 электролит или керамика?

Конденсаторы на мФ или мкФ?

Закупился сегодня:

Керамика.

Ясно. Конденсатор (С1) пойдет такой? (на фото 3 больших...) взял 3шт на 0.47 х 630в

Именно из таких трех подушечек и собран у меня, вполне достаточно. За то на свет побольше осталось

У меня света мне будет....)

Собрал. Вроде работает. Искра есть. Надо собирать стенд и уже потом смотреть что да как....

Зачем стенд? Поворачивай подкову на 18 градусов, и в путь)))

Я имею ввиду, подставку для двигателя. У меня пока нет возможности запустить двигатель( Надо посмотреть, работает ли автопатическое изменение УОЗ и тд....

Я тоже себе стенд сделал, вещь хорошая. Но когда сделал первый мотор то крутил дрелью на земле, потому что не было стенда

Я щас так и делаю, но на стенде удобнее)

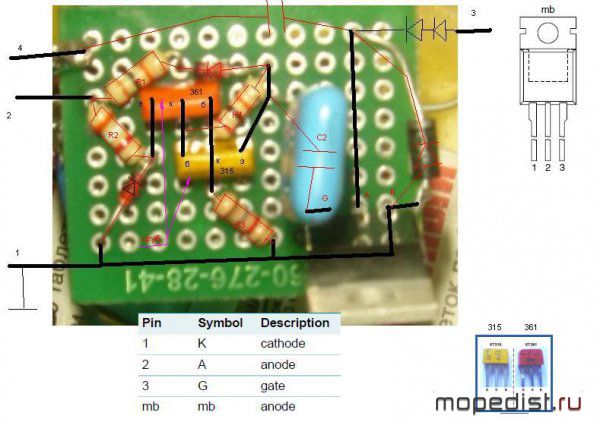

Кто нибудь может подсказать распиновку тиристора ВТ151R800 и транзисторов 2SA733 2SC945 ?

Есть такой сайт alldatasheet.com, на нем можно найти все.

Вот:

Но дело было не в бабине. Спаял на кортоне отчет выкладывать не буду. Отпаиваю эмитер 361 и с2 заряжается замыкаю левую обкладку с2 на массу искра на новой катушке лютая. востонавливаю схему ни заряда с2 не искры. может оборотов маловато 1200 у шуруповерта под нагрузкой об 900 должно остаться какие минимальные обороты работы зан.Добавлено спустя 8 минуткогда во время прокрутки прирывисто замыкаю на массу левую обкладку с2 в собраной схеме искра шарашит и на малых оборотах, почему пороговое не открывается? Ну трясет меня уже от этой кибернетики уже ездить надо.

Беня, у тебя подкова перемотана полностью, и НВ тоже? Концы не перепутал?
Раньше помнишь, посоветовал схему проверить на магнето,
вот здесь http://rutube.ru/video/8e0e7ed001b66da47c92565549e52f5d/ видно, как шарашит от прокрутки рукой(ролик не мой).

http://www.mastercity.ru/showthread.php?t=102377 .

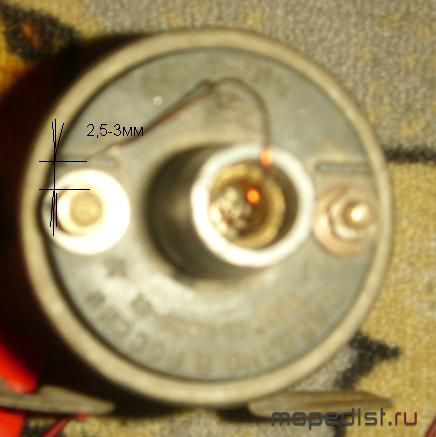

Кстати, а искра должна быть очень жирная?

Нет. Тонкая голубая. При значительной длинне отчётливо виден изгиб в виде дуги. Если выражены иные цвета то либо загрязнены электроды либо мала энергия.

подкова перемотана полностью с 4мя хвостами.и вроде пофиг как цеплять просто не в той фазе искра будет.

Соблюдать все-таки, кое-что придется, для разных магнитов:

Вариант №1: Начало НВ на "массу"(точка1), конец НВ и начало ВВ соединить(точка2), конец ВВ - точка3;

№2: Начало НВ и конец ВВ соединить(точка2), конец НВ на массу(точка№1) начало ВВ - точка3.

чтобы была искра подключаем нв как предется и пробуем вв так и так или при не правельном подключении
может что-то выйти из строя.

Порядок нарушится. Обратная волна зарязает С2. Положительная заряжает С1, потом открывает пороговое, а оно в свою очередь зарядом С2 тиристор.
Если концы неправильно подключены, то этой последовательности не будет.

Извиняюсь, наверно так правильнее происходит. Обратная волна зарязает С2. Положительная открывает пороговое, а оно в свою очередь зарядом С2 тиристор, потом заряжает С1.

Squish, верно С1 заряжается большей частью положительной волны, в начальный момент, в течении одной искры, тиристор открыт.

Повторение мать учения, прочел внимательно описание работы устройства, да, действительно, заряд С2, смена полярности, открытие пор.уст., разряд С1, заряд С1(для следующего оборота), смена полярности.

А если концы неправильно соединены, что произойдет тогда?

Искра будет неправильно на 180 градусов развернута относительно правильной.

omich, Я имел виду, если вывод№2 попадет на: конец-конец, или начало-начало.
