Схема комутатора стабилизатора(БКС)
|
Автор
|
Опубликовано: 5182 дня назад (30 марта 2012)
Редактировалось: 3 раза — последний 10 января 2016
|
|

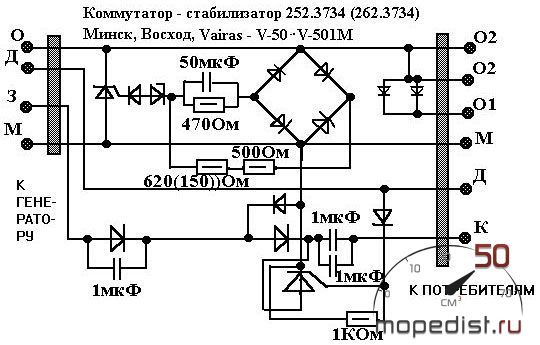

Появилось желание попробовать сделать самодельный БКС(чисто ради спортивного интереса),который бы никак не "ограничивал" оборотистость двигателя т.е. давал возможность раскручиваться до максимальных,физически возможных оборотов(при этом чтобы ни свет,ни сила искры "не падала").Может много и хочу)),но тем не менее,хотелось бы коменты от действительно понимающих в электронике людей. Просмотрел много схем из сети...но хотелось бы действительно РАБОЧУЮ схему. Для В-50 Еще вопрос-это схема штатного БКС для В50? наконец то собрал коммутатор. Собирал по этой схеме стабилизатор на свет был собран по схеме,которую посоветовал граммотный (мне так кажется) в этом деле человек Коммутатор был смонтирован в корпус от штатного БКС,который предварительно был тщательно очищен от штатных "остатков". Стабилизатор света был собран навесным монтажем и помещен в "обрезок" корпуса зарядного устройства для моб.телефона. Получилось примерно так Все детали,строго, были те что и на схемах. Корпус сзади был закрыт куском текстолита из старой телевизорной очищеной платы. Все работает без нареканий. В процессе эксплуатации посмотрю как он себя поведет.
Комментарии ()
|
Lover )))
#
7 января 2012 в 14:49
|
|
да схема эта действительно оригинальная !
asKOddd наверно будет удобнее работать чуть другими схемами (для понимания проще)
насколько я понял , ты хочешь изменить характеристики коммутатора искры !?
я могу помочь с проектировкой схемы искрообразователя !
|
|
|
asKOddd
#
7 января 2012 в 17:06
|
|
да,именно характеристику коммутатора искры.От помощи конечно не откажусь!!!Не сказать,что это мне "горит",но пока зима-почему бы не поэксперементировать? В электрике я сам не очень силен, по поводу разбора схем(параметры, расчеты),но саму схему я думаю я спаять смогу,если доходчиво объяснят. Коммутатор такой хочу применить на своем "будущем творении".(наберите в поиске "самодельные мопеды" и обязательно наткнетесь на книжку времен СССР,там собрано много разных конструкций и модификаций.Я хочу сделать тот который там называется "мини-мокик" или "только с конвеера" с конечным вариантом еще не определился).Но для начала надо денег заработать,чтобы купить все необходимое(колеса трубы,половины картера и т.д.). Ну, а даст Бог,все получится-потом отчитаюсь с фотоотчетом)))))
В стандартном коммутаторе,я так понял "свет" идет "напрямик" (минуя всяческие радиоэлементы)?
|
|
|
Lover )))
#
7 января 2012 в 17:30
|
|
|
свет тут как раз стабилизируется ! правда довольно жестким методом !
я чуть чуть перерисовал схему , на которой синим и красным выделил провода идущие на потребители ,
а снизу сделал вырезку стабилизатора !
так же я отдельно выделил тиристор , а теперь посмотри куда он включен !! и поймешь почему напряжение стабилизируется !!!
|
|
|
asKOddd
#
7 января 2012 в 17:45
|
|
|
теперь немного понятнее. А еще,вопрос может и глупый... синтезировать стабилизацию света с "зажиганием" (на той схеме,которую привел ты) возможно, в смысле можно ли и как приплести к ней свет? как это будет выглядеть в скомпонованом виде, в смысле схема БКС целиком?
|
|
|
Lover )))
#
7 января 2012 в 18:10
|
|
|
думаю нет проблем , собираем высокоточную цепь (поджигательную), на этой же плате собираем выпрямительную (стабилизационную)
|
|
|
Lover )))
#
7 января 2012 в 18:17
|
|
|
а на счет ограничений - я тут почитал немного, нашел немного информации по поводу номиналов деталей !
asKOddd , ты говоришь , что коммутатор не должен ограничивать обороты ! , думаю заинтересуешься поиском других номиналов , отличных от стоковых !
|
|
|
asKOddd
#
7 января 2012 в 18:43
|
|
|
тут тоже много интересностей. Например в этой схеме Т1-тиристор КУ201И или КУ202 с буквенным индексом М или Н. А в других источниках совсем не советуют ставить тиристоры типа КУ...тут надо ,как всегда, путем проб и ошибок..
|
|
|
Lover )))
#
7 января 2012 в 18:52
|
|
|
я листал какой-то форум , и мне подсказали поставить тиристор ТС 106-10 ;
поставил его в свой коммутатор в количестве 2 штук !(в Кургане отдал за него 36 рублей/штука) тему про мой коммутатор наверно видели все : Чип тюнинг , вот я только допустил маленькую оплошность , но все работает как и раньше - даже чуток получше ))
|
|
|
asKOddd
#
7 января 2012 в 19:19
|
|
|
я это представляю примерно так.
Жду ваших коментариев,замечаний,предложений...
|
|
|
Мишаня
#
7 января 2012 в 19:33
|
|
а номиналы деталей ты знаешь??? если занешь подскажи! я тоже заинтересовался этой схемой! а поднимать напряжение до 12 вольт не собираешься???
|
|
|
Lover )))
#
8 января 2012 в 12:02
|
|
|
на счет 12 вольт :
Обратите внимание на тиристор , он стоит , замыкая почти накоротко массу и питание(плюс сказать нельзя ,тут же переменный ток)
Управляет тиристором стабилитрон , а именно , когда напряжение на стабилитроне выше порогового , он пробивается , тем самым передавая ток диоду , который в свою очередь открывает/или нет тиристор
Если мы хотим увеличить напряжение питания в сети - это значит обеспечить проход более высокого напряжения через питающую шину и массу , чтобы это произошло - нужно чтобы пороговое напряжение тиристора было выше предыдущего (то есть чтобы он коротил более высокий ток чем обычно) Это мы можем достигнуть заменой стабилитрона более мощным (например на ток пробоя 12 - 13 вольт)
|
|
|
Lover )))
#
8 января 2012 в 11:54
|
|
|
asKOddd , отлично , да примерно где то так !!
Итак ,немножко тебе подрисую обозначений (прошу прощения за грязь)
Так думаю чуть поудобнее вести речь о том или ином диоде (Я пометил стабилитрон и диод одним и тем же индексом D , прошу не путать)
|
|
|
asKOddd
#
8 января 2012 в 12:43
|
|
|
Мишаня,номиналы извесны, я чуть позже опишу все возможные варианты. А на 12В я пока не заморачиваюсь,я и эту схему с трудом понимаю, пытаюсь учиться на ходу всем примудростям радиотехники))
Психопат,спасибо за помощь! буду пробовать,но сложность заключается в том,что у меня в городе будет трудно приобрести все детали,придется покататься или в Днепр или в Харьков, город маленький,магазинов такой специализации и в помине нет,но разве это остановит "совкового энтузиаста"))
|
|
|
Lover )))
#
8 января 2012 в 12:48
|
|
|
чтобы снять ограничения с коммутатора , нужны чуть другие номиналы) вот фотка мотоциклетной системы :
разница есть только в том , что стоит автомат опережения зажигания , обрати внимание на емкость конденсатора С1 :
|
|
|
nodast
#
2 июня 2015 в 22:05
|
|
у меня чет не эта схема
|
|
|
Timur 511
#
10 января 2016 в 16:34
|
|
Можете написать где какие радиодетали
|
|
|
asKOddd
#
30 марта 2012 в 10:55
|
|
|
коммутатор собран
|
|
|
