Мотовелосипед с подушками, вариатором и натяжителями

Новая задняя втулка!!!
Страницы: Первая Предыдущая 5 6 7 8
ganstown
Тюмень
450 дней назад
Да посмотрел, в вашем случае литая шимановская втулка да еще с креплением под тормозной диск и стенка там толстая мясистая чтоб нарезать резьбу, у меня же втулочка там обычная штампованная и уж не знаю хватит ли на ней мяса чтоб резьбу нарезать. Просто поменять втулку по вашему типу конечно можно и они есть у нас в продаже, но это дополнительные траты на новые спицы и втулку как минимум даже если переспицовку буду делать сам, поэтому и изучаю вопрос возможности нарезки на родную втулочку, хотя у меня на микарджике стоит штампованная втулочка с резьбой под дисковый тормоз, в общем надо мерить в любом случае, не хотелось бы нарезать резьбу ослабив втулку, ведь она крутящий момент всетаки плюсом еще будет передавать
all
all
Ростов-на-Дону
2697 дней назад
я, наверное, чего-то не понимаю, но у меня вопросик, как можно нарезать резьбу на колесе? мне представляется, что втулку надо расспицевать, а коли так, так почему не купить сразу новую втулку и нарезать реьбу
ganstown
Тюмень
450 дней назад
у токарей свои секреты, но я вижу это примерно так, берется станок с большим патроном или так чтоб от центра до направляющих было не менее радиуса диска, снимается касета и ось и зажимается втулка вместе с колесом либо в патрон (либо центром через поводок)со стороны касеты, с другой стороны поджимается слегка центром задней бабки и пошел нарезать резцом
Редактировалось: 2 раза (Последний: 5 февраля 2015 в 11:49, ganstown: причина не указана)
cjdavis
Архангельск
2780 дней назад
Я думаю, что токарь будет делать на снятой втулке...Добавлено спустя 1 минутуМне кажется просто места не хватит у станка.
Главное - начать!
kalininasity
Медаль
Выборг
1234 дня назад

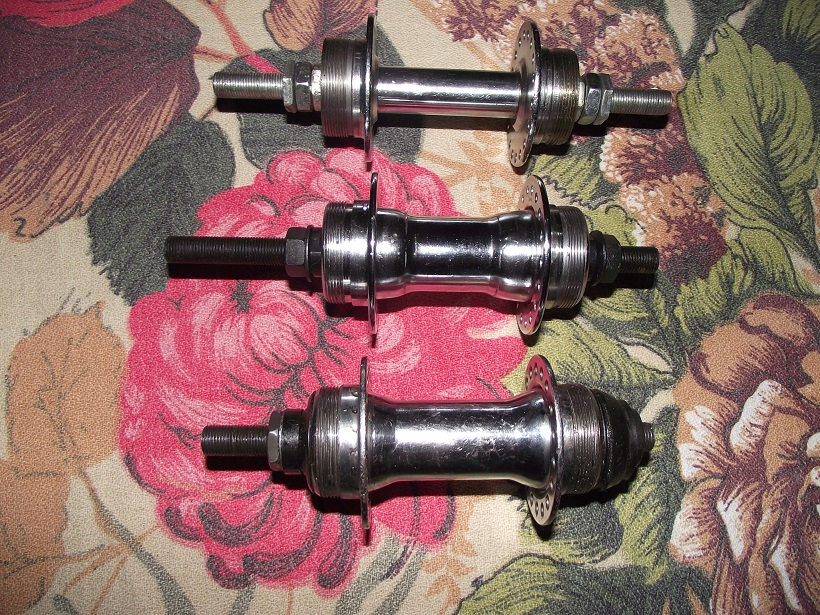

Вот последние втулки на которых я нарезал резьбу на 16К20 -

""

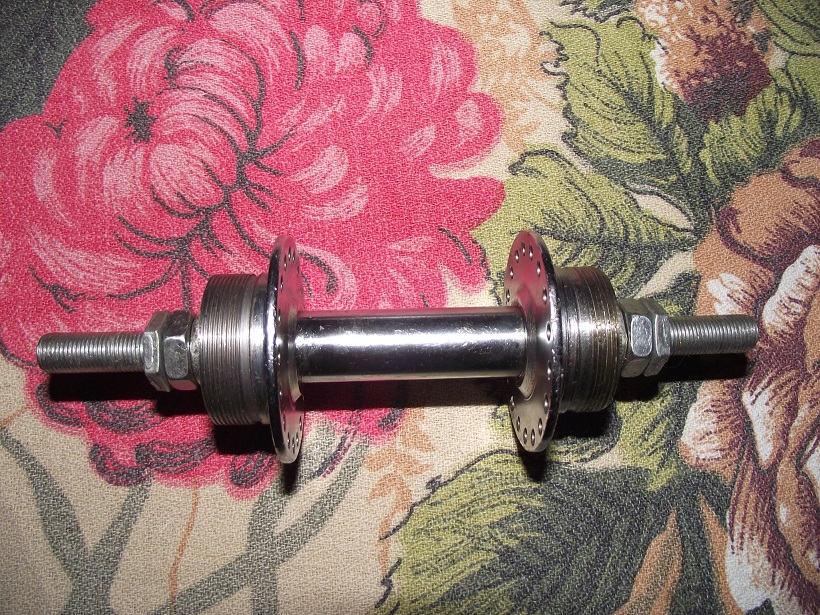

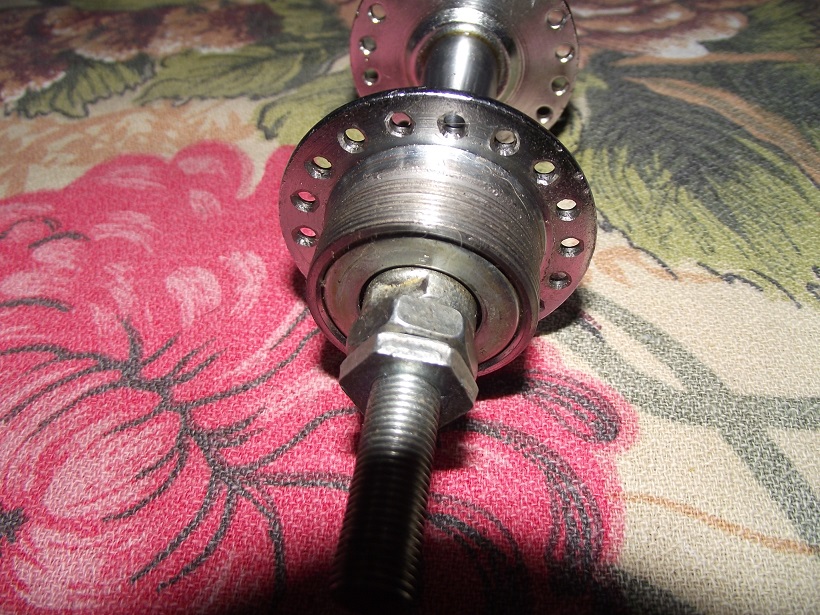

Вот эта втулка легко разбирается и собирается с подшипниками №6200,
если есть токарный ст. то ось сделать не составит труда.

""

""
ВСЁ...ВЕСНА !!!
cjdavis
Архангельск
2780 дней назад
а когда вы ставите подшипники, между ними есть распорная втулка?
Главное - начать!
непоседа
Медаль
Белоярск
1883 дня назад
cjdavis:
есть распорная втулка?
обязательно, иначе гайки оси зажмут подшипники (или на оси вытачивать середину толще , а подшипники уже надевать с двух концов)

для наглядности... посты №158, 168 тут: http://www.mopedist.ru/forum/thread2211-4.html
Редактировалось: 1 раз (Последний: 6 февраля 2015 в 16:16, непоседа: причина не указана)
Когда мне говорят, что нужно взрослеть, то я беру свой велосипед и пенсионное удостоверение и уезжаю от этих скучных людей...
cjdavis
Архангельск
2780 дней назад
Пришли шкивы и ремень, начинаю стыковку....

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 18 февраля 2015 в 02:57, cjdavis: причина не указана)
Главное - начать!
cjdavis
Архангельск
2780 дней назад
Представляю вашему вниманию заднюю втулку, переделанную на промподшипники, с обгонной муфтой и шкивом под зубчатый ремень и трещоткой на 5 скоростей. Пока в черновом варианте.

Выточены втулки под подшипники по 3 штуки с каждой стороны:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


втулка переходник с полой шпилькой, фиксируется другой втулкой с противоположной стороны. Так будет выглядеть конструкция внутри веловтулки.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Втулка под подшипник закрывает максимальную площадь подшипника и фиксируется гайкой.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Ось с втулками и подшипниками.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Крышечка удерживающая противоположную втулку от раскручивания и пыли.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


В планах: надо вырезать посадочные места под шпонки и уже собирать мотовел!! Все уже катаются, а я опять всю зиму профукал и приходится догонять последний вагон.
Главное - начать!
cjdavis
Архангельск
2780 дней назад
Еще выточили щеки ответного шкива вариатора из цельной болванки, т.к. были жутко кривые и в прошлую поездку отвалился шкив, оказывается он был прихвачен сваркой на 3 точки. Сейчас крутится практически ровно. (до этого были небольшие заклинивания из-за неравномерного шкива - изменялась натяжка ремня).
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Главное - начать!
Andrew A
Москва
718 дней назад
Эххх ... мне бы такого знакомого токаря, в космос улетел бы уже ...
cjdavis
Архангельск
2780 дней назад
Неужели в Москве нет хороших токарей?
Главное - начать!
Andrew A
Москва
718 дней назад
cjdavis, в Москве в основном офисный планктон. Пряморукие на грани вымирания. У тестя на работе есть мужичок, но он старой советской закалки, оч тяжело общаться. Например, если чертеж будет не по ГОСТу, обольют грязью с ног до головы. Мож у кого есть знакомые в Москве, поделитесь.

По проекту - читаю и обливаюсь горючими слезами - зубчатая ременная передача это просто мечта всей жизни. Но по вышеуказанной причине и собственной криворукости, малосбыточная cry
Редактировалось: 1 раз (Последний: 25 мая 2015 в 16:07, Andrew A: причина не указана)
cjdavis
Архангельск
2780 дней назад
Вот именно те мужички старой советской закалки с очками на резинке, перевязанные советским пластырем сделают как надо. По чертежу, я думаю, можно обратиться к студентам, которые учатся по тех. специальности. В поисковике забил: токарные работы Москва - http://moskva.tiu.ru/Tokarno-frezernye-raboty-po-metallu, можно попробовать связаться с кем-нибудь из списка.
Главное - начать!
cjdavis
Архангельск
2780 дней назад
Финальные аккорды:

""


""


""


Пока проблема осталась в том, чтобы натянуть ремень без натяжителя, думал про талрепы, но каким образом ставить... их качество как-то не очень - люфтят.
Главное - начать!
all
all
Ростов-на-Дону
2697 дней назад
и сколько теперь ширина рамы между дропами? и как фривил соединился со втулкой и шкивом?
alex ingener
Москва
1495 дней назад
Извиняюсь что не по теме, есть токарь(и не только) на юге Москвы.
Кому надо-пишите в личку.
дырчик. Любим, помним, скорбим.
cjdavis
Архангельск
2780 дней назад
all:
и сколько теперь ширина рамы между дропами? и как фривил соединился со втулкой и шкивом?
Ширина рамы увеличилась на 2 мм.
Фотки установки чего-то не сделал... На правой части втулки (изображена в верхнем правом углу, был проточен шпоночный паз и установлена шпонка. На обгонную муфту надевается проточенный шкив тоже со шпонкой, с другой стороны шкива прикручивается круглая пластинка/крышка и вся эта конструкция надевается на втулку, затем установил переходное упорное кольцо (на фотке видно) и накрутил трещотку.
""
Главное - начать!
ganstown
Тюмень
450 дней назад
cjdavis:
Пока проблема осталась в том, чтобы натянуть ремень без натяжителя, думал про талрепы, но каким образом ставить... их качество как-то не очень - люфтят.
талрепам нужна контрогайка тогда никаких люфтов не будет. Уже около 40 км на талрепах езжу так цепочку на фурии подтягиваю всё жестко, причем у меня 4 талрепа в разных местах
cjdavis
Архангельск
2780 дней назад
ganstown:
талрепам нужна контрогайка тогда никаких люфтов не будет. Уже около 40 км на талрепах езжу так цепочку на фурии подтягиваю всё жестко, причем у меня 4 талрепа в разных местах
Фотку можно пожалуйста!
Главное - начать!
cjdavis
Архангельск
2780 дней назад
Степан:

cjdavis:
громкий пневматический гудок на 115 db
Поделитесь ссылочкой пожалуйста.
Громкость с чем сравнима?(ТС?)

http://www.youtube.com/watch?v=nW_gQM5zvtA
Главное - начать!
непоседа
Медаль
Белоярск
1883 дня назад
Ну как там у вас дела с километражом на этом ремне , жив ?
Когда мне говорят, что нужно взрослеть, то я беру свой велосипед и пенсионное удостоверение и уезжаю от этих скучных людей...
cjdavis
Архангельск
2780 дней назад
Километраж = 0 км. Пришлось отойти от темы на год, ибо не до этого было, что весьма печально. Тему снова поднял, основные проблемы на текущий момент остались старые - натяжка ремня рамой и втулка заднего колеса, что-то не внушают доверия эти подшипники, хочется сделать надежный аппарат и, наверное, мой перфекционизм тормозит весь процесс. Но за этот перерыв научился варить в среде аргона, немного осталось до запуска ЧПУ плазмореза, покупаю патрон для токарного станка, ибо старый имеет биение, на очереди фрезер с чпу, т.к. есть готовая станина! Может что-нить и выгорит, планов миллион.
Главное - начать!
ganstown
Тюмень
450 дней назад
cjdavis:

Фотку можно пожалуйста!
лучше поздно чем никогда талрепчики
""
""

на втулке мне резьбу нарезали прям на колесе без распицовки
cjdavis
Архангельск
2780 дней назад
Согласен. Свои сделаю выложу обязательно.
Главное - начать!
cjdavis
Архангельск
2780 дней назад
Пока без фоток... собрал раму на талрепах, ремень регулируется, попробовал прокатиться, скорость 55 км/ч - это неплохой результат! Но есть проблема, единственная и неповторимая, это несоосность. При правильном расположении ремня он касается резины, сейчас изготавливаю втулку с креплением под муфту и т.д. будет стальная.
Главное - начать!
ganstown
Тюмень
450 дней назад
а если резину по уже поставить?
cjdavis
Архангельск
2780 дней назад
Не, у меня резина Швальбе куплена, новье на оба колеса, ее не буду менять.
Главное - начать!
|
