Домой приду посмотрю скинул чтоб не забыть
https://rutube.ru/video/88030ed71b8ff3b6d7f7e2ff1f767abd/

Звучание этой микрухи порадовало
Добавлено спустя 1 минутуhttps://dzen.ru/a/YDjG0b_HDV9HrNyj

Мослитр, в итоге взял готовый усилитель?

Да по твоему совету в объяве аж 3 шт за косарь. В одном сабе оказался мощный транс 5 шт tda2030 одна треснута и дохлая tda7265. 4 2030 играют при подаче звукового сигнала на вход.
Питание двухполярное +- 17 . Кондёры питания 4 шт 6800x25 живые. Звука нет, питание есть. Резюки мелкие впаяны между дорожками. Учитывая отсутствие схемы, использую двухполярный блок питания для постройки своего.

А TDA7375 это для интереса у другана старый усилок раскрутил чиста посмотреть из каких деталей состоит.

Если это та объява, где Sven HT210, то я знаю основную причину отсутствия там звука, очень типичная неисправность. Да и в принципе на этих системах самая частая причина отсутствия звука - цепь mute, самый простой способ диагностики - подтянуть на тдашке соответствующую ногу на минус через резистор в 1ком

Я его уже расковырял. Подумал, что раз главная микруха дохлая, то восстанавливать смысла нет.

Мослитр, какая главная, процессор? там можно все мультиплексоры выкинуть и сделать чисто аналоговое управление. У меня еще одна плата от него есть, если что, брал как донора. Нравится звук у них, если немного доработать цепь питания и фильтра на входе

Всем привет! Есть у меня такое изделие... Может кто в курсе? Что это за зверь? Там, где большой палец - были тиристоры Т25, пара штук.

Конкретно такого варианта не встречал, но их было несколько на различные токи. Предельно похоже на стабилизатор тока сварочной дуги. Возможно для какого то маломощного аппарата.
Видел на выставке в конце 80х японский автомат который гнул и сваривал непрерывным швом 0.3мм нержавейку. Сварка была дуговая под флюсом. Браслеты для часов делал. Точней автомат делал полуфабрикат, но не суть. У нас тогда были из толстого металла а узкоглазые извернулись делать из тонкого, фактически пустотелые. Наши хотели было взять, но выяснилось что фишка в сорте нержи, отечественные такой толщины можно было варить только в газовой среде.
Может для чего подобного, но не настаиваю на версии, просто правда похоже.

Что за штука не понятно, но кондеры там правильные. К73-17 0,47х630 как раз на зажигания

Бывает понемногу паяю всякое. Паяю с 1988г. Т.к. было "голодное" детство, то периодически распаиваю разные платы на детали и припой. Советские и импорт. Импорт в основном платы принтеров и мониторов с кинескопом. Интересно мнение опытных радиолюбителей, какие детали лучше не брать? Слышал много плохого о советских электролитах. Вот последний успех, часы на лампах. Давно такие хотел.

Советские электролиты б/у сильно не рекомендую. Особо К50-6, К50-16, К50-35. И отдельной статьёй "категорическое НЕТ" завода Камо, Армения. Логотип у нас звали чайник )))

Если есть доступ к не б.у. типа К50-20, К50-24, К50-29, К50-31 и герметизированным К53 то их вполне можно брать. Высоковольтные после тренировки показывают очень хорошие результаты, за единичными исключениями. Низковольтные можно без тренировки. Танталовые и ниобиевые все весьма приличны. Но все только с нормального, не гаражного, хранения, ни в коем случае не б,у. Хорошую сохранность, после тренировки, показали такие древности как КЭГ, ЭГМ, ЭГЦ, но это вряд ли попадется, шло на не бытовую технику.

Резисторы.. ну в общем ничего. Кроме совсем раритетных ранних ВС у которых контактные колпачки часто отпадают или плохо контачат. Возраст (((.
С обычными, керамическими, конденсаторами, за исключением к10-7, знаменитые "флажки", можно вполне работать. У "флажков" всегда было много брака, иногда запредельно много и с возрастом из за плохого компаунда начинаются утечки. Нет смысла связываться, дороже обойдется.
К10-17Б (отечественные) часто из за размягчения компаунда от нагрева при демонтаже погибают, или компаунд даёт трещину. Стоят смешных копеек, возиться нет смысла. А вот их братья К10-17А, корпусные, таких проблем не имеют.
Бумажные и металло бумажные конденсаторы типа МБМ, БМТ и иже с ними, с радиальным расположением выводов, с заливкой или резиновыми пробками. Увы, но с возрастом хоть б/у хоть с хранения как правило мало пригодны для использования. Замен много, те же пленочные К73, стоят не дорого. А вот герметизированные бумажные и металло бумажные, в запаянных прямоугольных корпусах, или с радиальным расположением выводов со стеклянными изоляторами обычно вполне себе живы.

Из совсем старых долгоживущие конденсаторы КТ, КД, КТК, КДК, КЛС. Очень надежны ПС (полистирольный), КС (стеклоэмалевый), КСО (слюдяной), СГМ (слюдяной)

То что не упомянул обычно проблем не вызывает. Если механически не погибло то живо. Может чего забыл. Полупроводники вопрос отдельный и не думаю что имеет смысл рассматривать, без контроля никак не определить. А так тема бесконечная. Но в любом случае б/у необходимо проверять.


По поводу импортных. В общем, за редким исключением, все удачно сохраняется после демонтажа. Опять же списываем электролиты ( долгоживущие остались в очень далеком прошлом ) за исключением танталовых и полимерных. Резисторы вполне, в массе живы. Конденсаторы что керамика что пленочные тоже. Конечно всяко случается, но обычно все не плохо. Но еще раз напомню про обязательную проверку.

А что по советским полупроводникам? Есть у меня горсть новых КТ-315 или 361, уже не помню. Все с одной буквой. Когда купил транзистор тестер проверил их все. Двух одинаковых не нашел, разброс большой. Была и горсть 945 с распая мониторов, они примерно одинаковые. В выше показанных часах с распая все резисторы, конденсаторы, один диод и дроссель. Разумеется со 100 % входным контролем.

Да нормально все с полупроводниками. Если выход из строя техники был не по их вине и они не пострадали. Разве что ИК приемники и излучатели со временем часто садятся, уходит точность позиционирования. Просто их не коллекционирую, чаще проблема именно из за них и тупо меняются на свежие. Но это годы работы 8 часов в сутки 5 дней в неделю.

Купленные россыпью отечественные ПП часто из разных партий, зависит от продавца. Купленные импортные наоборот, чаще из одной партии. Те что "на" или "в" лентах тем более. Демонтированные как правило из одной. Я до сих пор часто использую 315 и 361. Но! В современном корпусе ТО-92, в конце имеют циферку 2 после буквы. В старом корпусе КТ-13 не удобны для монтажа из за широких выводов, дырки большие нужно сверлить или вывода ножницами подрезать, делая их уже. Да и современные линии заточены на TO-92 а не на древний корпус КТ-13.
Вот например часть недавнего заказа.

Дело в том что современные в своей массе имеют отклонение в сторону максимального по даташиту h21e. В то время как отечественные ближе к среднему значению. В данном случае мне нужен был h21e в районе 100-150. Отсюда выбор пал на КТ361 а не на 2SA733.

Вообще б/у использую только при макетировании и отработке. Если бы всё покупал то и сам бы раззорился и не одну контору раззорил. ))) А вот законченное изделие только из нового. Крайне редкий случай когда срочный ремонт и времени на заказ нет. Тут уж что из запасов сыщется то и ставится.
Естественно что приходится использовать б/у при восстановлении и реставрации ретро техники, но это иная история. Бывает и камуфлировать приходтся.

Использую вот такой прибор измеряет прямо в схеме. Вот на днях восстановил магнитофон!) Часы на ИНках тоже есть.

Из ПП отдельной статьёй стоят микросхемы. Если ранние, малой степени интеграции, еще можно было проверить. К тому же их номенклатура была очень ограничена. То теперь такой возможности практически нет. Я б/у микросхемы использую крайне редко, на уровне единичных случаев и то если снята с заведомо исправного устройства. Иначе в мусорку. Просто можно проверить разве что линейные стабилизаторы. Все остальное проверяется только включением в схему.Добавлено спустя 25 минут Чёт маловато наколупалось )) Это наверное те что уже трупы, инвалиды остались в аппарате )))))

Магнитофон 90 года. И что интересно в плате воспроизведения записи более половины конденсаторов оказались импортными и они в прекрасном состоянии. В плате управления заменены все до одного!) В УМ не менял я его использовать пока не планирую.

Да, отечественные ширпотребовские, список выше, были реально низкого качества.

По какой схеме делались?

МихалСаныч, и к Вам аналогичный вопрос-по какой схеме делали?

Вариация проекта АлексаГайвера. Печатные платы купил готовые. Верх + низ - 400 руб. Еще хочу собрать на вертикальных лампах.
Region68, Это не Элиза часом?

виставил на паказ част своеи колекции Latvijas portatīvie radio aparāti (RRR, Kandradio, VEF)

МихалСаныч, Элиза,конечно...Озаботился и приобрёл готовые платы,собираю помаленьку...Там на КОте была тема по прошивке-в исходной заложен баг-открывает через Х-часов работы транзистор преобразователя насквозняк и жгёт всё,до чего дотянется.Мстя такая разработчика за пиратство...Правда,чи-нет?Я вообще на сей узел повышайки не затачивался,думаю от сети питать.Добавлено спустя 1 минутуjanka, старичков,что на заднем фоне сфоткайте,пожалуйста.

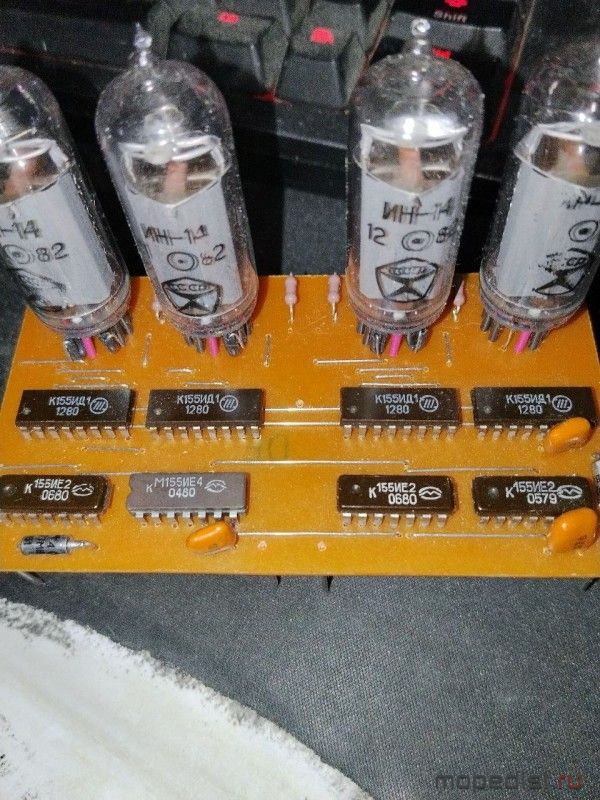

Неееее! Только 155, только хпрдкор! )))

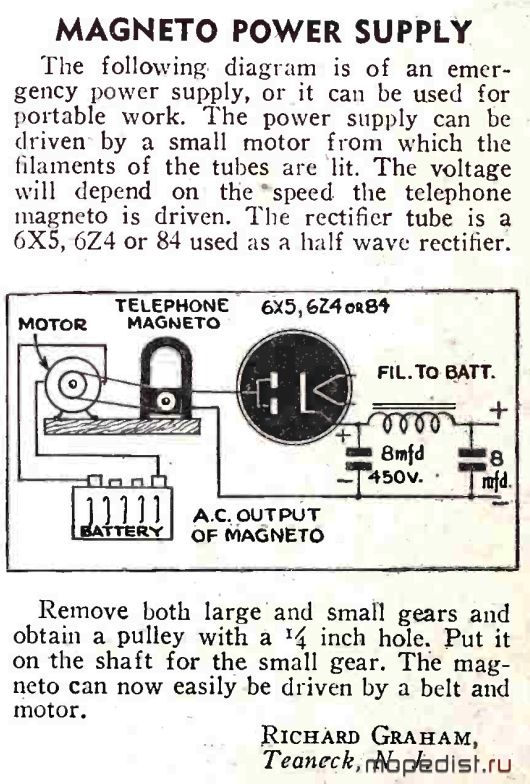

Жаль не перевез, пока отлеживаются на прежней квартире. Ну, может сфоткаю коль не забуду. Относительно недавно делал, года 3-4 назад. MAGNETO, помните говорили о дешифраторах? Тоже тогда закупил альтернативу 511ИД1( ща подсмотрел в 21ом году было дело) и потом неожиданно всплыло несколько 155ИД1. Сейчас они снова есть в продаже и в чипе и на озоне. Собрал естественно на них. Думал, думал на каких индикаторах делать. Решил что на чешских Z570. Их банально больше в запасах оказалось. Только облезающий от времени красный лак с их баллонов стер, стали совсем как наши ИНы разве что форма циферок иная, позагогулистей.

MAGNETO, читал на Коте про это, поэтому и выбрал Гайвера. У Гайвера еще плюс в модуле часов с батарейкой. При пропадании питания, ход не сбивается.

А, пардон, Z570 это ГДР. Склероз, аднака, панимать нада ))))

В этих ламповых часах, самое сложное корпус. Вот не знаю какой делать... 3Д печать как то не в эпоху. Вспомнил момент про армянские конденсаторы. Один радиолюбитель провёл "расследование" и показал что главная их беда переполюсовка.

Дерево, фанера, шпон, лак. Не самое моё любимое занятие но когда надо то делаю только для себя. Инструменты немного циркулярки остальное фрезер. Но если нет возможности то я бы выбрал как делал в молодости. Клеил из листового материала, в углах толстые бруски для возможности скругления. После оклеивалось дермантином, пленкой, кожзамом. Что под рукой. Передняя панель травленый в ортофосфорной кислоте алюминий. НЕ ДЮРАЛЬ! Он так не травится. Поверхность становится полуматовой, серебристо белой. Чем в сплаве меньше кремния тем "чище" цвет.
Главная их беда никакущее качество. Переполюсовка только один из случаев. В основном к нам приходили уже сухие или полусухие, 30-50% ёмкости. Через год оставался пшик, процентов 20. Это если не бахали при первом же включении )) Мусор феноменальный.

https://dzen.ru/video/watch/69c6a78bfa7f510185e01f0b
Обратите внимание на логотип, иногда хорошо виден. Одни "чайники"

Как то в советские времена читал заметку, но склероз, не помню где. Радио, МК, ЮТ что из этого. Смысл такой. Берём аудиокассету и внутри неё собирается схема радиоприёмника. Вставляем её в магнитофон, включаем и получаем радиоприёмник. передача сигнала шла через штатную головку. Может кому попадалась эта статья?

Такое даже выпускалось, толь в заводских условиях, толь в кооперативе. В "Полезные Интересности" на
Дзене кажется еще статья, или видео, было. Но сигнал передавался через разъём, как и питание.
А, вот поиск выдал " Радиокассета Легенда 404" обзывалось.
Любительский вариант с трансляцией через головку был описан в МК 1996 №5 "Транслирует кассета".
Хотя как в толщине кассеты правильно разместить капсюль ТМ-4 (затычка) для меня загадка. Не было бы в моём барахле подобного я бы поверил, может быть )). Скорее всего что использовалось нечто иное, или жесткий напильнинг ТМ-4. Ну, и не такое бывало писали )))

На Озоне полно вот такого...

Как по мне так транслировать через тракт воспроизведения не разумно. Вспомним его АЧХ. Т.е для условно приемлемого звучания необходимо зеркально искорежить АЧХ приблуды. Это еще без учета изломов на головке, или чего там будет, передатчика. В противном случае только разборчивая речь неприятного тембра. О музыке которой в радиопередачах больше 90% придется забыть, просто непереносимо будет слушать этот звук.
Отсюда решение принятое в Легенде не выглядит не разумным. Скорее наоборот, подал на выходной УНЧ и не болит голова от противного бормотания.

В общем передача через весь тракт воспроизведения, на современном промышленном решении, с соответствующей коррекцией более чем реальна. Но на любительском уровне выльется в настоящий головняк.
Скорее всего именно из за этого подобных статей и не всплывало. Только эта в совершенно сыром виде и с кучей воды ради кол-ва знаков. В 90е многие издания публиковали а бы что, время такое было.

Вот у меня в гараже есть приёмничек, простенький китай. Громкость и настройка крутилками, индикация частоты по шкале. Слушаю только одну радиостанцию, Ретро-фм. Частота, зараза, уползает со временем, видимо из-за прогрева платы в процессе работы. Т.е. приходишь в гараж, он шипит, надо настраивать. Поработал часик опять шипит, кручу. После пары раз вроде держит. И так до следующего дня. Тут можно что нить сделать? Может какая деталька нестабильна. Или купить на али модуль фм, современный и его туда встроить?

Поставить унутрь АПЧ. И поширше.

А вот любопытная инструкция с интерненту:
Подключить USB-кабель к USB-порту компьютера. ru.wikihow.com Нужно вставить в него разъём накопителя. ru.wikihow.com Разъём должен вставляться плотно и без усилий в одном направлении. ru.wikihow.com Если не удаётся подключить накопитель, следует развернуть кабель на 360 градусов.

МихалСаныч, если не дорогой то в укв блоке 100% обычные керамические типа КД. У них ТКЕ как правило осень плохой, у тех что свыше 200пФ вообще не нормируется. Ставить аналоги с ТКЕ NP0, шанс что проблема уйдет порядка 75%. Остальные 25 останутся за КПЕ, вряд ли варикапная настройка.

krotik, спасибо! Сфоткаю, при случае приёмник, посмотрим что там есть. У меня еще есть несколько источников звука, потенциальные "радиоточки". Приёмники Урал-авто, ВЭФ-206, кассетник Электроника-327, автомагнитола, но без бп.

Пинание балды в ретро стиле. Это следующие. Куда то же надо залежи расходовать. Особо применения больше то и нет.


Коль уж ретро так ретро до конца, без современных вкраплений.



Еще недоделано т.к. лак сохнет, пока очень легко царапается, денька 3-4 еще. Не вышлифовывал и не выполировывал снова специально.
Как и говорил ранее, фанера, шпон (ему больше 30ти лет, 35+, на большие поверхности не годен, сильно покороблен, на маленькие норм), лак из старорежимных ПФ-283.
Колечки, втулочки, черненые латунь и медь из подобранных готовых.

Красота же!!! Интересное решение с задней стенкой! Ждем фото готового!

Из за того что лампы сильно выдвинуты вперед, по другому сложней компоновка и не факт что компактней, пришлось ставить стенку. Визуально, при взгляде с фронта, убрался этот "выезд".
Нужно было бы трансик на торе намотать, тогда бы и по высоте основания миллиметров 5 выиграл, было бы посимпатичней. Но подвернулся под руку броневой и я чего то в него уперся. И фанеру не 8 а 5-6мм, но тут из подручного пошло.
