Ну, вот и "сбылась мечта идиота" - прикупил маленький настольный станочек. dance
Без автомата подачи резца, не винторезный.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Очень похож на самодельный, но нет - заводского изготовления.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

На табличке написано "ТОЧРАДИОМАШ" - вероятно, что сделан для внутреннего использования.

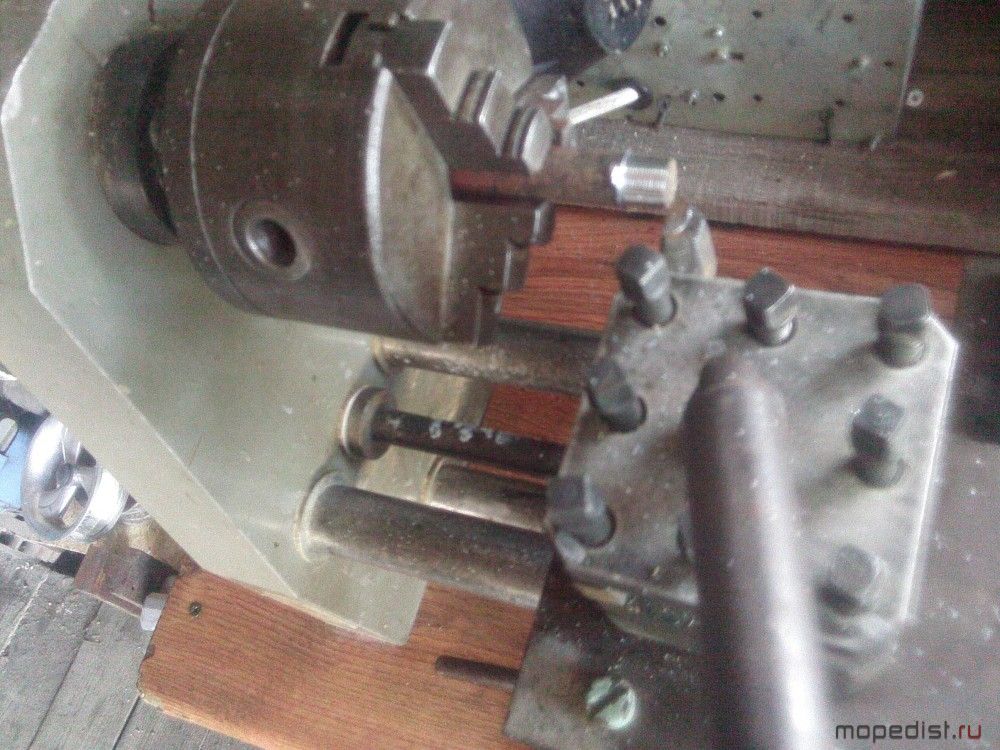

Попробовал проточить стальной пруток Ф14 мм, единственным имеющимся и не заточенным резцом, 0,5 мм стружку берет как нечего делать - два прохода и 2 мм как ни бывало.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Даже мотор не замедляет вращения, это при передаче 1:1.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

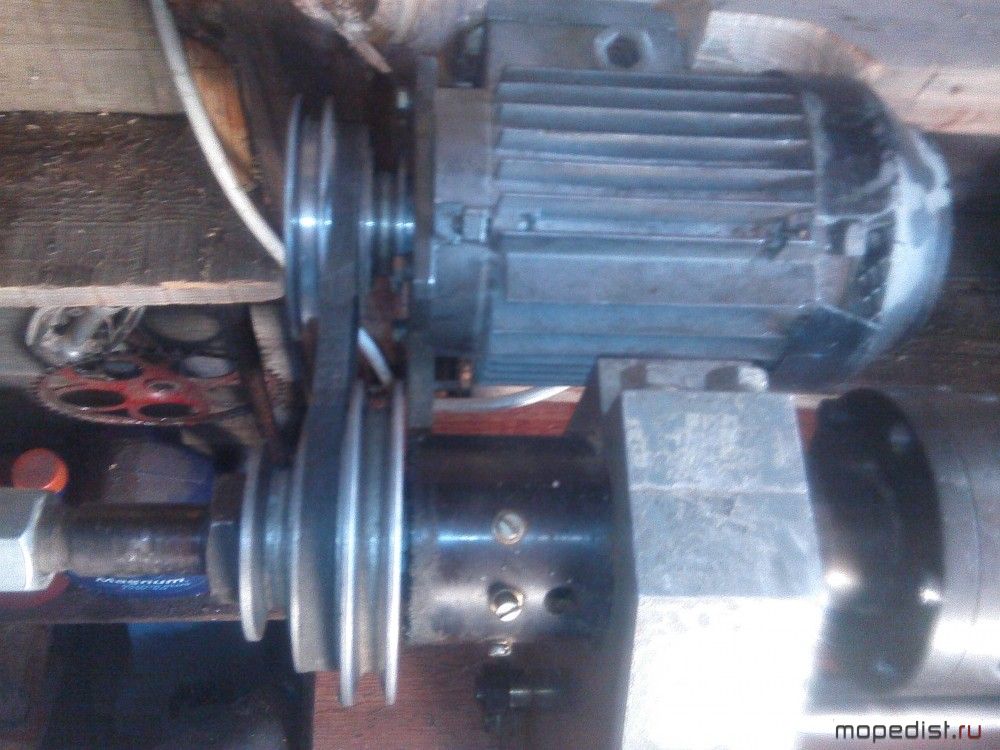

Крепление мотора к станине добротное и удобно откручивать болты - для натяжения ремня и его переброса на другие ручьи.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

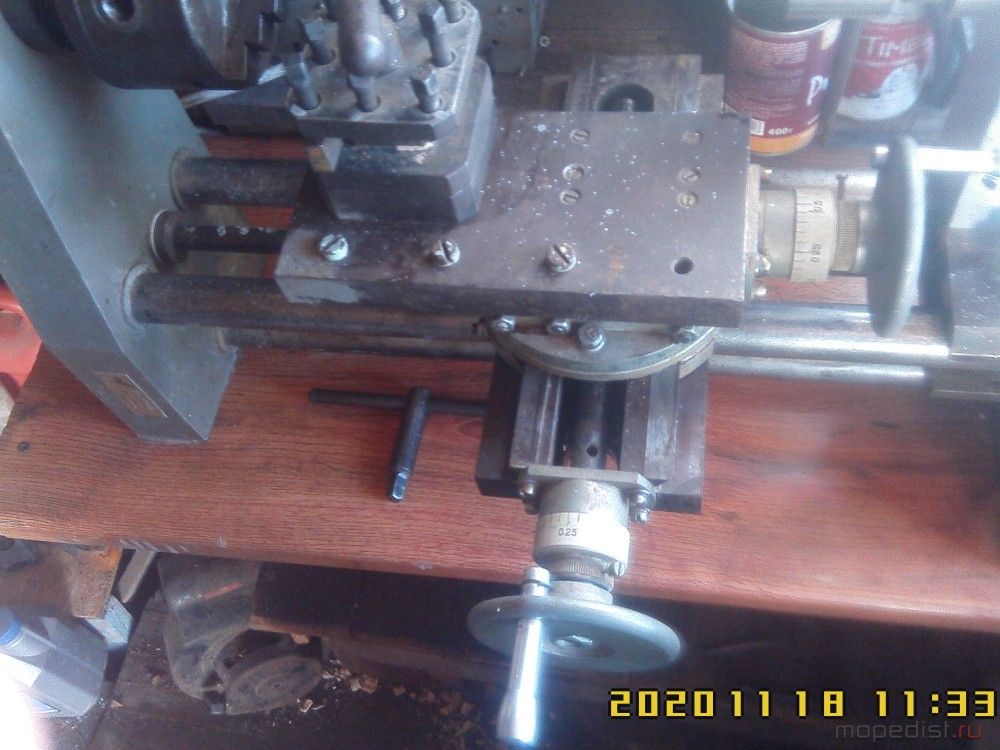

Есть малая продольная подача, на поворотном столике с градусным лимбом - можно точить конусы.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Пиноль можно сдвигать вдоль станины.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Единственное, с чем нужно разобраться, так это конденсаторы: мотор медленно стартует, а на повышающей передаче "стоит" и только гудит.

Теперь нужно будет прикупить немного резцов, точильный круг для твердого сплава и патрон для сверл.
Буду осваивать...
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
MAGNETO
Медаль
Кашира
5 часов назад
Поздравляю с обновкой!На холоде не усердствуйте-здоровье прежде всего!
Дед:
конденсаторы: мотор медленно стартует
-сфоткайте клеммную коробку мотора в открытом виде,помозгуем...
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
krotik
Медаль
Москва
1 час назад
Трудно сказать что это за зверь. Но если устраивает то нормально.
Лужу, паяю, ЭВМ починяю.
zmeyuka
Медаль
Челябинск
3 часа назад
А я купил "JET" размером со швейную машинку. Правда резцов к нему нет . Пришлось покупать резцы с державкой на 10 и снимать слой за слоем на наждаке под 8. А так он прост до безобразия. Управление оборотами за счет изменения скорости вращения двигателя как у дрели. Есть токовая защита. Можно точить всякую мелочь. На днях выточил деталь на шланг советского насоа и вместо шарика на клапан цилиндрик с конусом диаметром 3.5 мм с тремя продольными прорезями для воздуха (прорези в настольных тисочках надфилем. Зима-чудим.Ездить то нельзя. hoho
via est vita
Czech
Медаль Грамота
Москва
3 часа назад
Совсем игрушка, даже сопливее У-2. Но для несложных гаражных дел вполне сгодится.

Надо не конденсаторы городить, а частотник покупать. В разы удобнее будет.Добавлено спустя 4 минутыА, нет, посмотрел маркировку мотора. Тут частотником не отделаешься.
Оформление переделок мототехники. Выдача ПТС на мопеды и самоделки. Постановка мопедов на учёт в ГИБДД. Долго, без гарантий.
Харитон
Медаль
Москва
1 день назад
Дед:


На табличке написано "ТОЧРАДИОМАШ" -

Единственное, с чем нужно разобраться, так это конденсаторы.
Хороший станок.видимо приватизирован в ЦНИРТИ.
на моторе написано 220 вольт 50 гц. надо разобраться однофазный он или трехфазный. если трёхфазный то 20 микрофарад вполне достаточно будет для старта, для работы в половину меньше.Добавлено спустя 2 минутыДед, Какой максимальный диаметр можно зажать чтобы кулачки за станину не цепляли?
Не мопедисты мы, не мотогонщики. Не картингисты с юных лет. Мы раздолбайкеры и балабольщики. Мы засоряем интернет. Ноты тут https://youtu.be/uPkvGXrtHRg
Дед
Медаль
Домодедово
7 часов назад
Харитон:
Какой максимальный диаметр можно зажать чтобы кулачки за станину не цепляли?
А хрен его... scratch
Я не мерил еще, пойду устранять этот пробел. zst Добавлено спустя 22 минутыДа там второй патрон проскочит, "со свистом"... smile
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

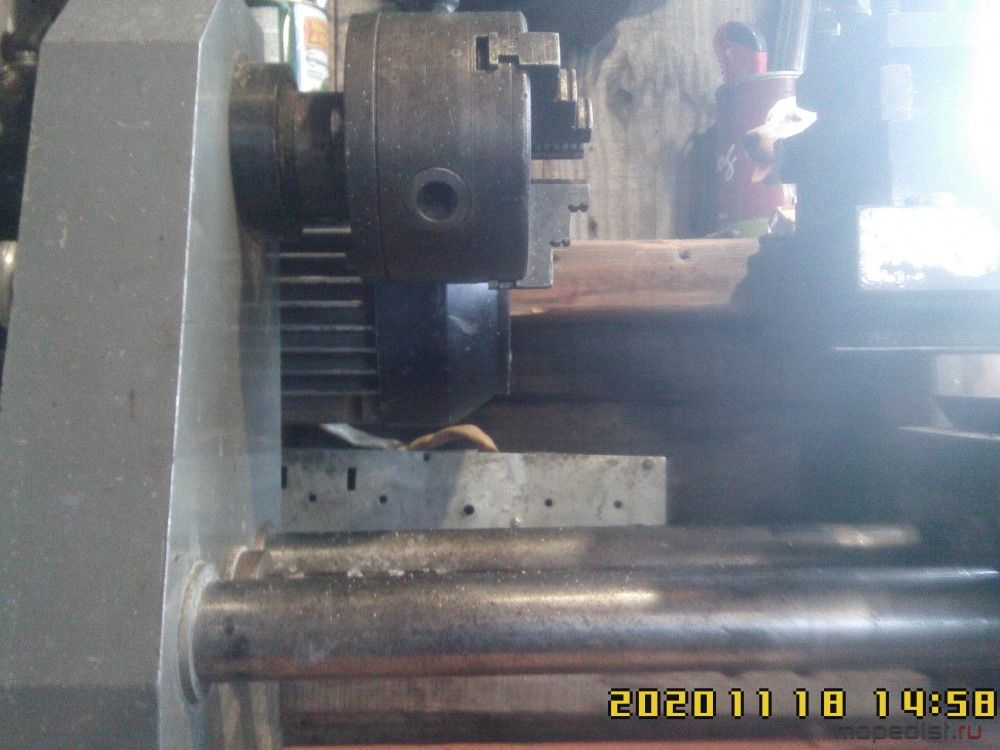

В патрон можно зажать Ф40 мм.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Харитон:
на моторе написано 220 вольт 50 гц.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Табличка на моторе снизу, а снимать его было лень, поэтому из неудобного положения только так и получилось.
Ща, обрежу лишнее...

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Ну, вот - хоть можно рассмотреть. joke
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Czech
Медаль Грамота
Москва
3 часа назад
Трёхфазный. Но маломощный. Частотник удобства добавит плавной регулировкой, но в целом не спасёт.
Оформление переделок мототехники. Выдача ПТС на мопеды и самоделки. Постановка мопедов на учёт в ГИБДД. Долго, без гарантий.
MAGNETO
Медаль
Кашира
5 часов назад
И клеммник плиз...
Харитон:
20 микрофарад вполне достаточно будет для старта, для работы в половину меньше.
Не видя шильдика,шаман,мля...Сраб=24,42мкф,ну или 25 для ровности
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
Дед
Медаль
Домодедово
7 часов назад
Czech:
маломощный.
Да, отличается по типу и мощности от указанного на шильдике. Не суть важно, мне хватит и этого.
Czech:
Частотник ... не спасёт.
Там плавный пуск не требуется, а необходимого смещения фаз можно добиться подбором конденсатора и добавочного дросселя.
http://archive.radio.ru/web/2000/07/
Страницы 37,38,39.
Редактировалось: 1 раз (Последний: 18 ноября 2020 в 15:48, Дед: причина не указана)
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Czech
Медаль Грамота
Москва
3 часа назад
А, то есть, что такое частотный преобразователь ты тоже не знаешь. Ок.
Оформление переделок мототехники. Выдача ПТС на мопеды и самоделки. Постановка мопедов на учёт в ГИБДД. Долго, без гарантий.
Дед
Медаль
Домодедово
7 часов назад
Czech:
что такое частотный преобразователь ты тоже не знаешь.
... равно, как и про то, что он мощности мотору точно не добавит. podlec
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Czech
Медаль Грамота
Москва
3 часа назад

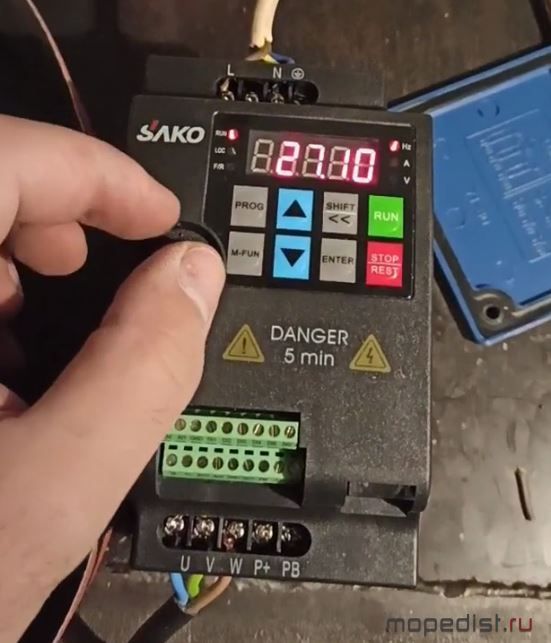

Факт. Но ремешок туда-сюда кидать придётся в разы реже. Хотя покупать для этого ЧРП стоимостью в половину этого станка тоже не дело.Добавлено спустя 4 минутыКупил себе для гриндера простенький китайский. Первые впечатления положительные. Надо в эти выходные попробовать выбраться всё это по красоте приделать на место.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Оформление переделок мототехники. Выдача ПТС на мопеды и самоделки. Постановка мопедов на учёт в ГИБДД. Долго, без гарантий.
Дед
Медаль
Домодедово
7 часов назад
Czech:
ремешок туда-сюда кидать придётся в разы реже.
Ничего, надо будет - перекину, не развалюсь... hoho
Czech:
стоимостью в половину этого станка
Да уж, я глянул: для нагрузки 0,4 Квт частотники продают по цене 6200...7400 рублей. А это треть стоимости станочка - нафиг нужно, у меня нет печатного станка для рублей.
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Czech
Медаль Грамота
Москва
3 часа назад
На фото за эти деньги двухкиловаттный.
Оформление переделок мототехники. Выдача ПТС на мопеды и самоделки. Постановка мопедов на учёт в ГИБДД. Долго, без гарантий.
Demchalek
Уфа
5 часов назад
Лампу надо галогенки-зеркалки MR-16 2шт 12в 20вт.сверху, и чтоб в глаза не светили.
Редактировалось: 1 раз (Последний: 18 ноября 2020 в 16:57, Demchalek: причина не указана)
Дед
Медаль
Домодедово
7 часов назад
Czech:
На фото за эти деньги двухкиловаттный.
Ну, я же для себя такой задачи не ставил, чтобы купить подешевле и помощнее. Взял информацию с первых трех сайтов, там цены были почти одинаковые. Понятное дело, что все они российские и, как говорится, "по рукам шло - к рукам прилипало".
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Харитон
Медаль
Москва
1 день назад
Он наверняка включён в треугольник. Конденсаторы поставишь на два режима:-для разгона и для работы.со временем найдёшь однофазный на пол кВт- кВт.
Не мопедисты мы, не мотогонщики. Не картингисты с юных лет. Мы раздолбайкеры и балабольщики. Мы засоряем интернет. Ноты тут https://youtu.be/uPkvGXrtHRg
Дед
Медаль
Домодедово
7 часов назад
Харитон:
Он наверняка включён в треугольник.
Так и есть.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Харитон:
20 микрофарад вполне достаточно будет для старта

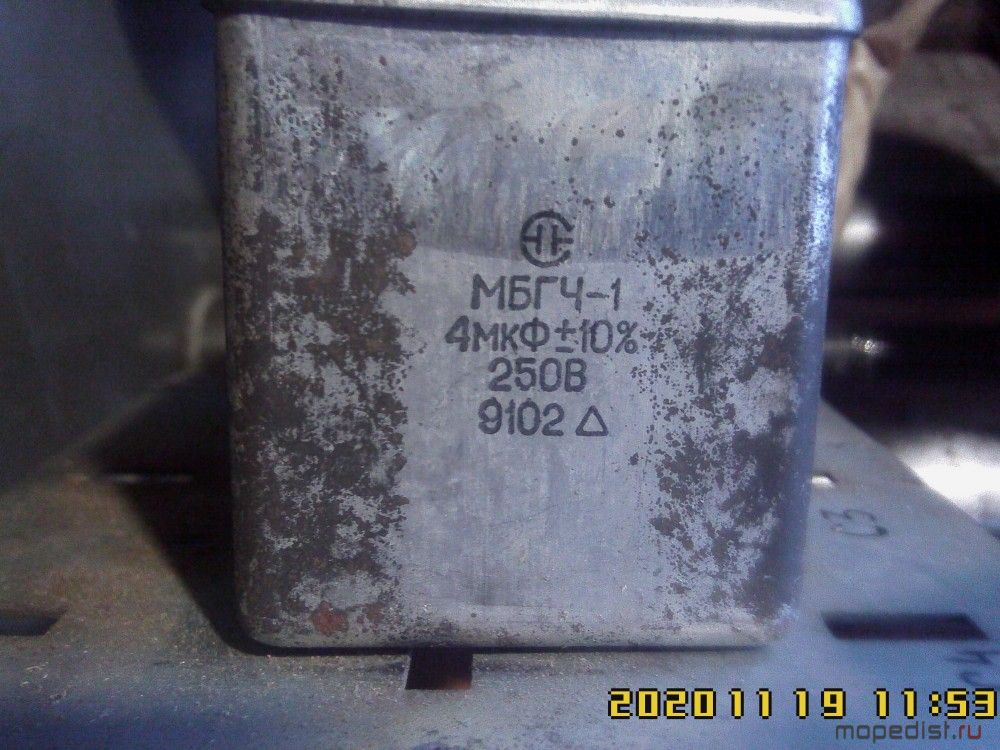

Все правильно.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Только рабочее напряжение у конденсаторов маловато.
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
MAGNETO
Медаль
Кашира
5 часов назад
6х4=24,угадал
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
Дед
Медаль
Домодедово
7 часов назад
MAGNETO, их там 5 штук в коробке.
А интересно, потерять емкость они могли за 30 лет?
В магазине "Чип и Дип" продается один конденсатор 20 мкф х 450 в.
""
Может быть лучше будет заменить им эту старую батарею?
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
MAGNETO
Медаль
Кашира
5 часов назад
МБГЧ оч вкусные кондеи,жаль на 250в.Нихрена им не будет и через 100лет!Реверс на схеме предусмотрен?
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
Дед
Медаль
Домодедово
7 часов назад
Нет реверса. Но его несложно организовать, если потребуется. Была бы необходимость, а пока её не наблюдается.
Редактировалось: 1 раз (Последний: 19 ноября 2020 в 15:44, Дед: причина не указана)
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
MAGNETO
Медаль
Кашира
5 часов назад
Дед:
на повышающей передаче "стоит" и только гудит.
-перебрать схему на разорванную звезду-будет норм стартовать
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
Дед
Медаль
Домодедово
7 часов назад
MAGNETO:
перебрать схему на разорванную звезду
А это как? scratch
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Харитон
Медаль
Москва
1 день назад
Дед:

Харитон:
Какой максимальный диаметр можно зажать чтобы кулачки за станину не цепляли?

В патрон можно зажать Ф40 мм.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


А ты кулачки пробовал раздвигать?
Не мопедисты мы, не мотогонщики. Не картингисты с юных лет. Мы раздолбайкеры и балабольщики. Мы засоряем интернет. Ноты тут https://youtu.be/uPkvGXrtHRg
Дед
Медаль
Домодедово
7 часов назад
Харитон:
А ты кулачки пробовал раздвигать?
Все вместе одновременно или каждый по отдельности? laugh
Еще на 4 мм раздвину и они выпадут из патрона...
И вообще, на кой хрен нужно больше? scratch
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Харитон
Медаль
Москва
1 день назад
Дед:


И вообще, на кой хрен нужно больше? scratch

Поршня на ЗИЛ 135 точить, бизнес делать. hoho
а сколько расстояние до станины от центра?
Не мопедисты мы, не мотогонщики. Не картингисты с юных лет. Мы раздолбайкеры и балабольщики. Мы засоряем интернет. Ноты тут https://youtu.be/uPkvGXrtHRg
Дед
Медаль
Домодедово
7 часов назад
Харитон:
бизнес делать
Бизнес переводится с забугорного, как "дело" - получается "дело делать".
Харитон:
до станины от центра
Нету там никакой "станины", а просто 3 круглых стержня, соединяющих переднюю и заднюю части.
Патрон - 100 мм.
Ход пиноли - 50 мм.
Конус морзе №2.
Еще что интересует? smile
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Харитон
Медаль
Москва
1 день назад
Дед:


Патрон - 100 мм.
Ход пиноли - 50 мм.
Конус морзе №2.
Еще что интересует? smile
Правильный халдейский подход- отвечать о чем тебя не спрашивали.
Не мопедисты мы, не мотогонщики. Не картингисты с юных лет. Мы раздолбайкеры и балабольщики. Мы засоряем интернет. Ноты тут https://youtu.be/uPkvGXrtHRg
Георг Ом
Богородск
3 дня назад
Чего деда напрягать? Взял да и посмотрел характеристики токарного станка Универсал. Еще Вагнер покойный на таком же много чего точил.
Харитон
Медаль
Москва
1 день назад
Георг Ом, шо вы меня путаете,у универсала совсем другая конфигурация.
Не мопедисты мы, не мотогонщики. Не картингисты с юных лет. Мы раздолбайкеры и балабольщики. Мы засоряем интернет. Ноты тут https://youtu.be/uPkvGXrtHRg
Czech
Медаль Грамота
Москва
3 часа назад
Георг Ом:
Взял да и посмотрел характеристики токарного станка Универсал.

Это не универсал, хоть и похож в деталях на универсал-2. Чуть больше возможностей по размеру обточки, значительно меньше возможностей по функциям. Ну и такой же сопливый по жёсткости.
Оформление переделок мототехники. Выдача ПТС на мопеды и самоделки. Постановка мопедов на учёт в ГИБДД. Долго, без гарантий.
Георг Ом
Богородск
3 дня назад
Значит по мотивам универсала сделан. Патрон, конечно, маленький и станок хлипенький, но Деду хватит.
Czech
Медаль Грамота
Москва
3 часа назад
Если патрон сотка, то очень даже, для таких-то размеров. С обратными кулачками особенно. Резцедержалка 10 или 12?
Оформление переделок мототехники. Выдача ПТС на мопеды и самоделки. Постановка мопедов на учёт в ГИБДД. Долго, без гарантий.
Харитон
Медаль
Москва
1 день назад
Czech:

Резцедержалка 10 или 12?

Зажимаешь резец в него же, ичерез 5 мин из12 имеешь10.
Не мопедисты мы, не мотогонщики. Не картингисты с юных лет. Мы раздолбайкеры и балабольщики. Мы засоряем интернет. Ноты тут https://youtu.be/uPkvGXrtHRg
Czech
Медаль Грамота
Москва
3 часа назад
Зажимать резец в самого себя?

""
Оформление переделок мототехники. Выдача ПТС на мопеды и самоделки. Постановка мопедов на учёт в ГИБДД. Долго, без гарантий.
Харитон
Медаль
Москва
1 день назад
Czech:

Зажимать резец в самого себя?

В станок зажимаешь,chudik
Не мопедисты мы, не мотогонщики. Не картингисты с юных лет. Мы раздолбайкеры и балабольщики. Мы засоряем интернет. Ноты тут https://youtu.be/uPkvGXrtHRg
Дед
Медаль
Домодедово
7 часов назад
Даже я понял, что резец зажимается в резцедержатель, а в патрон станка зажимается фреза - ей-то и обрабатывается державка резца до нужного размера.
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Czech
Медаль Грамота
Москва
3 часа назад
Харитон:
В станок зажимаешь,chudik

Совсем Васек со своей бхагават-гитой русский язык забыл

Дед:
Даже я понял

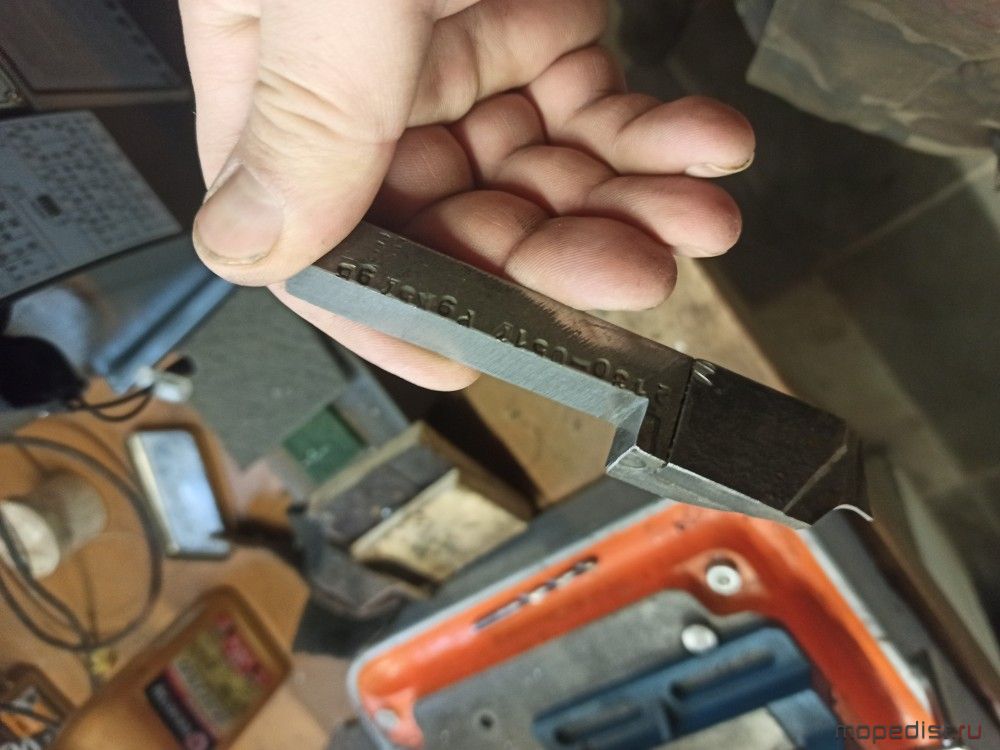

Ну раз ДАЖЕ ТЫ понял...Добавлено спустя 24 минутыЯ резцы в размер купил сразу и колхозить державку пришлось всего один раз. Правда Васек со своим рецептом тут отсосал бы, потому что в резцедержалку этот резец не лез ни раком, ни боком. А я просто сходил к другу, у которого есть ленточная пила и сделал всё быстро и красиво.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Оформление переделок мототехники. Выдача ПТС на мопеды и самоделки. Постановка мопедов на учёт в ГИБДД. Долго, без гарантий.
Перейти на форум:
Быстрый ответ
У вас нет прав, чтобы писать на форуме.
Новое на форуме
Czech отвечает в теме «Станок НС-12 и его друзья» сегодня в 17:37
Старичок отвечает в теме «Электроника китайских мопедов» сегодня в 17:28
Харитон отвечает в теме «Капсула времени простоявшая в гараже 30 лет, мопед DELTA СССР» сегодня в 17:13
krotik отвечает в теме «Вопросы к коллегам» сегодня в 12:50
dnaop отвечает в теме «Движок v50m карпаты.» сегодня в 11:42
Харитон отвечает в теме «ЗИД Пилот - несколько нубских вопросов» сегодня в 01:18
Харитон отвечает в теме «Начинаю проект "Кросс" советы, критика...» сегодня в 01:16
andruxxa отвечает в теме «ИЖ-56...и его друзья)))» вчера в 18:23
krotik отвечает в теме «Настройка карбюратора к34д» 25 ноября 2020
Харитон отвечает в теме «Задние амортизаторы Альфа» 23 ноября 2020
Дед отвечает в теме «Ресурс в 501м» 22 ноября 2020
Orland отвечает в теме «ЗОЛОТОЙ ВЕК СОВКОПЕДОВ» 22 ноября 2020
andruxxa отвечает в теме «Рига 22» 21 ноября 2020
NOT_TODAY отвечает в теме «Сальник д6» 20 ноября 2020
NOT_TODAY отвечает в теме «Дельта кросс» 19 ноября 2020
Харитон отвечает в теме « Про сбычу мечт.» 19 ноября 2020
Харитон отвечает в теме «Схема тахометра» 18 ноября 2020
Interdit21 отвечает в теме «Электрика» 15 ноября 2020
маркус отвечает в теме «"Стриж" ВМЗ 2.503.» 15 ноября 2020
NOT_TODAY отвечает в теме «Увеличение тяги звёздами» 13 ноября 2020
