Вопросы к коллегам

kroha
Медаль Грамота
Порт-о-Пренс
24 минуты назад
Начата работа над проектом, который предполагает соединение рулевого стакана заводского мотоцикла с рамой мопеда Верховина. Проблема естественно в том, как добиться правильной геометрии конструкции, чтобы оба колеса ехали по одной траектории, а не в разные стороны. Если у кого есть подобный опыт и знания, прошу высказаться.
OderjimY
Медаль Грамота
Санкт-Петербург
503 дня назад
Выровняй по-старинному, с помощью стапеля.
Мама мыла раму, дочь чертила пентаграмму. Все трудились поутру, чтобы вызвать Сатану.
Айдар
Самара
9 часов назад
К стапелю можно добавить лазер, будет точнее. Главное решить что взять за базу.
kroha
Медаль Грамота
Порт-о-Пренс
24 минуты назад
Как он выглядит, этот стапель, и можно ли его сделать в домашних условиях?
Айдар
Самара
9 часов назад
Можно. Для начала надо решить что будет базой, и отсюда плясать как закрепить и как прострелить.
Я так раму выправлял.
Харитон
Медаль
Москва
4 дня назад
kroha, Можно сделать из бруса или толстой ровной доски. Раму переворачиваешь пузом вверх. Приколачиваешь (закрепляешь) на доске. Можно крюками с резьбой через доску.В рулевую трубу плотно загоняешь круглую палку (типа швабры). Отмечаешь точку на доске где касается швабра.Сама рулевая труба касаться доски не должна. Отрезаете трубу. Присопливливаете сваркой новую. Ориентир - метка на доске от швабры.(уплотнять швабру в трубе можно обмотав газетой.) Ровняете всё. Обвариваете. Привариваете усилительные ко сынки.
Не мопедисты мы, не мотогонщики. Не картингисты с юных лет. Мы раздолбайкеры и балабольщики. Мы засоряем интернет. Ноты тут https://youtu.be/uPkvGXrtHRg
Дед
Медаль
Домодедово
1 час назад
Простейший стапель, это две строго параллельные площадки на одной опоре большого размера, к которым намертво прижимаются оси переднего и заднего колес, стянутые в вилках через втулки вместо ступиц. Можно даже использовать обычный верстак, если выверить его двумя строительными уровнями, положенными на хорошо закрепленные опорные бруски из твердого дерева.
Например - березы, она применяется для изготовления брусков для товарных поддонов для кирпича, цемента и прочих штабелированных грузов.
Небольшой перекос все равно будет, как бы ни выверял и ни прижимал к опорам. Сварка - она коварная: если после нее в зажатом положении не прогреть место сварки, для снятия напряжений, то потянет после снятия зажимов.
Но может и не потянуть, если грамотно сваривать и не спешить. smoke
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
kroha
Медаль Грамота
Порт-о-Пренс
24 минуты назад
Ну вот, уже теплее. Спасибо. Есть ли еще какие-то советы и рекомендации?
Редактировалось: 1 раз (Последний: 12 сентября 2017 в 20:47, kroha: причина не указана)
Wittich
Медаль
Волосово
67 дней назад
kroha:
Ну вот, уже теплее. Спасибо. Есть ли еще какие-то советы и рекомендации?
Не СТАПЕЛЬ, а оно называется КОНДУКТОР для сварки.
Выставляешь на нем взаимосопрягающиеся - взаимноориентируемые детали, которые жестко закреплены в кондукторе, обвариваешь обвесы, (ТЕРМООБРАБОТКА??? если нужно), снимаешь со стапеля.
Эт Ёжли нужно сделать несколько штук.
А на одиночную раму сиЁ сложно и дорого...
А так - вари на "выпуклый морской глаз!!!"
ОНО - ТОЧНЕЕ!!! smoke
Если задумал серию - то кондуктор!!! sarcastic
Редактировалось: 1 раз (Последний: 12 сентября 2017 в 21:03, Wittich: уточнение)
Убьюсь, но газ не сброшу
OderjimY
Медаль Грамота
Санкт-Петербург
503 дня назад
kroha:

Есть ли еще какие-то советы и рекомендации?
Как уже сказали выше, стапель можно изготовить из пару-тройки ровных досок. Чтобы эту деревянную конструкцию было проще собрать, советую в строительном магазине купить несколько пар таких уголков. (они по 20-30 рублей. Не сильно вывернет карманы... потом и в хозяйстве их можно применить для каких-нибудь полок)
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Мама мыла раму, дочь чертила пентаграмму. Все трудились поутру, чтобы вызвать Сатану.
Дед
Медаль
Домодедово
1 час назад
А еще можно собрать раму с колесами(без резины), как она должна быть в родном варианте. Потом колеса жестко закрепить на стене дома или сарая, через промежуточные бруски-проставки. Потом вынуть оси колес и собрать с новой вилкой. И снова пристыковать к колесам - вилка и встанет как положено, при этом сохранится и расстояние между центрами осей. Вместо стены можно в землю загнать кувалдой пару толстых колов и к ним горизонтально доски пришурупить, к которым колеса крепить. А чтобы не убегала вертикаль - еще два кола вбить наклонно и "связать" их с опорными. Такой треугольник хрен свернешь, пока будешь разбирать-собирать.
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Wittich
Медаль
Волосово
67 дней назад
OderjimY:
Как уже сказали выше, стапель можно изготовить из
Тут вопрос в другом.
Важно зафиксировать взаимоположение деталей и их неподвижность не только во время сварки, а при охлаждении и релаксации сварочных напряжений... Это задача кондуктора. И весьма жесткого.. ИМХО smoke
Убьюсь, но газ не сброшу
Айдар
Самара
9 часов назад
А чем вам всем лазер не угодил? По нему и до и после все видно.
Дед
Медаль
Домодедово
1 час назад
К сожалению, луч лазера невозможно "схватить" и сделать опорой.
И еще между лучом и проверочной поверхностью не вставить щуп или губки штангенциркуля.
Так что, технология 21 века не годится - надо "дедовскими способами", по-старинке...
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
Дэшник
Медаль
Нижний Новгород
106 дней назад
kroha, есть старый метод. Делается две полоски из стали 2-3 мм, с просверленными на одном конце отверстиями, отверстия центруются соосно колонке старой, но её не касаются, например оптическая центровка с помощью лампочки и мишеней вставленных в колонку, далее полоски прихватываются сваркой, и готово, режем колонку. Новая колонка снабжается мишенями так-же, и центруется в обратном порядке. Отверстие чем меньше в мишенях, тем точнее, 1 мм достаточно. В конце можно совместить колонку по спице нужного диаметра, если мишени твёрдые, и прихватить. В итоге полоски срезаются.

Метод в судостроении применим от и до, даже не огромных узлах достигается точность.
Моя техника: СМБ-3, СМБ-3-01.
Мослитр
Медаль
Москва
1 день назад
а вертикальные стойки ровнять по отвесу
Если в жизни что то не клеится, бросай клей, бери гвозди и забей на всё!
kroha
Медаль Грамота
Порт-о-Пренс
24 минуты назад
Друзья, благодарю всех кто высказал свое мнение по данному вопросу. Ваши советы оказали неоценимую пользу. В принципе стало понятно, как сделать стапель. Вероятно, целесообразней будет предварительно приварить к новому рулевому стакану 10-сантиметровую "кочерыжку"-полуфабрикат, комплиментарную раме "Верховины", а потом уже совмещать два этих элемента на стапеле, выставлять геометрию, жестко фиксировать и лишь потом окончательно варить.

пока картинко в фотошопе:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Когда начнутся работы в металле, создам отдельную тему и выложу процесс. Пока идет комплектация.
Редактировалось: 3 раза (Последний: 16 сентября 2017 в 10:38, kroha: причина не указана)
kroha
Медаль Грамота
Порт-о-Пренс
24 минуты назад
Каждый раз при работе с новым проектом сталкиваешься с проблемой: где взять ответную фишку-разъем для коммутатора 139 FMB. Покупать из-за такой мелочи целый жгут за 700 руб. неохота, тем более что по причине плохого качества китайских проводов ему место в помойке.
Кто-нибудь знает, где можно купить такие разъемы отдельно, я шерстил интернет но так и не нашел.
krotik
Медаль
Москва
6 часов назад
Сперва папа, потом мама
2х пиновые
DJ7021A-2.8-11 (DJ611-E2.8)
DJ7021A-2.8-21 (DJ621-E2.8)
3х пиновые
DJ7031A-2.8-11 (DJ611-E2.8)
DJ7031A-2.8-21 (DJ621-E2.8)
4х пиновые
DJ7041A-2.8-11 (DJ611-E2.8)
DJ7041A-2.8-21 (DJ621-E2.8)
6ти пиновые
DJ7061A-2.8-11 (DJ611-E2.8)
DJ7061A-2.8-21 (DJ621-E2.8)

С расположением контактов под 90гр. не интересовался. Всё тут http://neokt.ru/ru/katalog/avtomobilnye-raz-jomy-bez-provodov Однако с корпусами лучше смотреть на месте при покупке, ключ корпуса может не совпадать, но это обычно не страшно. Срезать мешающее и запомнить что можно случайно перевернуть.

Вообще запомните эту точку. Там часто можно в живую найти то что только из Китая ждать несколько недель.
Редактировалось: 2 раза (Последний: 16 сентября 2017 в 13:08, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
kroha
Медаль Грамота
Порт-о-Пренс
24 минуты назад
krotik, огромное спасибо. Информация ценнейшая.
Нашёл! Вот она, собака, - самая ходовая фишечка.
http://neokt.ru/ru/katalog/avtomobilnye-raz-jomy-bez-provodov/dj7041a-2-8-11-dj611-e2-8
Редактировалось: 1 раз (Последний: 16 сентября 2017 в 13:41, kroha: причина не указана)
Vorchun
Медаль
Оренбург
9 часов назад
Набор разъёмов , но вы правы ждать долго, но доставка и СДЭК - кусается.
Разъёмы - https://ru.aliexpress.com/item/4set-2-8mm-Car-Connector-2-3-4-6Pin-Electrical-Wire-2-8-2P-3P-4P/32707370992.html?spm=a2g0s.9042311.0.0.2popNc
""
или комплекты одинаковых - https://ru.aliexpress.com/item/2-8mm-2P-3P-4P-6P-9P-Car-Electrical-wire-Connector-Male-Female-Terminal-Plug-Kits/32706212566.html?spm=a2g0v.10010108.1000023.1.38f7f7317QrPPO

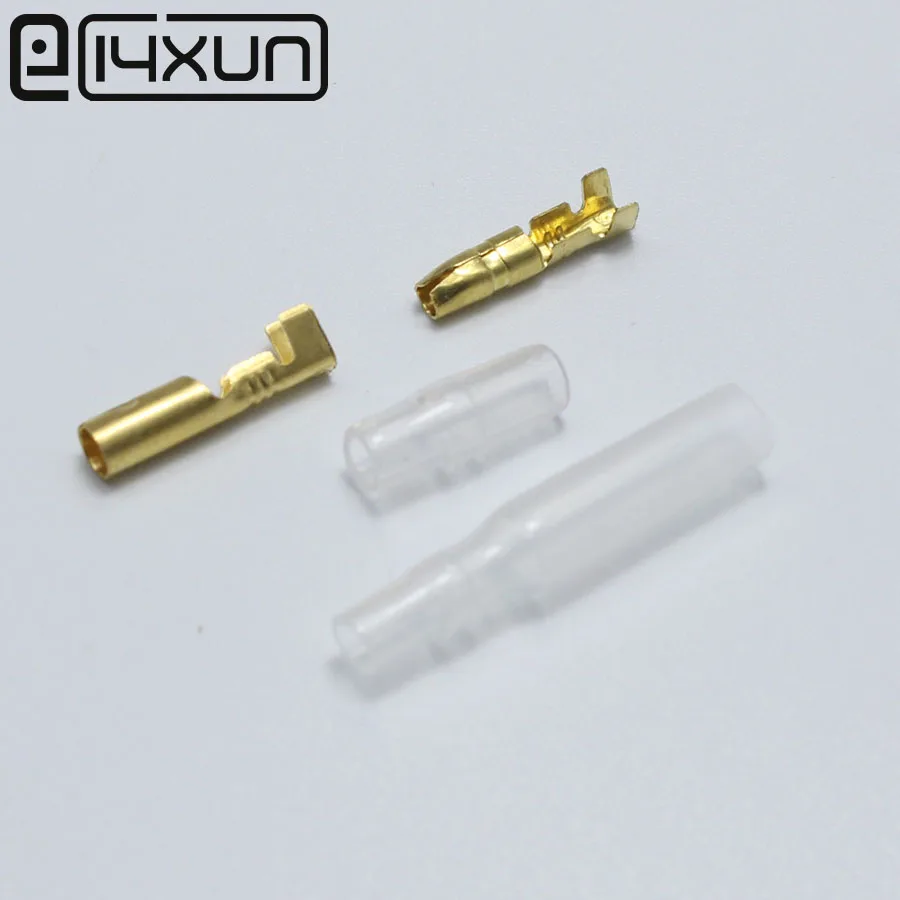

И ещё, рекомендую для индивидуальных разъёмов - https://ru.aliexpress.com/item/Sample-50set-lot-3-5mm-BRASS-Crimp-Terminal-Female-Spade-Connector-Male-Spade-Connector-Case/32668081147.html?spm=a2g0s.9042311.0.0.c4LYMO
""
Редактировалось: 1 раз (Последний: 16 сентября 2017 в 16:12, Vorchun: причина не указана)
Vorchun
Мослитр
Медаль
Москва
1 день назад
При отсутствии разъёма я просто впаял бы провода и залил герметиком места спайки
Если в жизни что то не клеится, бросай клей, бери гвозди и забей на всё!
Vorchun
Медаль
Оренбург
9 часов назад
Мослитр:
При отсутствии разъёма я просто впаял бы провода и залил герметиком места спайки
При подобном - может нарушится (отпаятся) контакт на другой стороне планки разъёма, внутри блока.
Vorchun
Айдар
Самара
9 часов назад
А на автомобильный разъем переделать?
krotik
Медаль
Москва
6 часов назад
Разъём на коммутаторе.
""

""


И на пультах уже распаяно, всё менять. К тому же совкоавто имеют в двое большие размеры. А импортные дороги.
Редактировалось: 1 раз (Последний: 16 сентября 2017 в 21:19, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
Vladimir 90
Медаль
Алматы (Алма-Ата)
7 часов назад
Было дело. Припаивал куски проврдов на контакты и заливал герметиком силиконовым.
Паять нужно быстро. Перед этим зачистить до блеска контакты и помазать фоюсом (только флюс не кислото содержащий-иначе будут утечки и пайки развалятся)
На каждый контакт секунд 5 нагрева паяльником. Больше-действительно может внутри отпаяться.

Это и дешевле и быстрее чем подходящие фишки искать.
5 минут на зачистку и столько же на распайку.
Редактировалось: 1 раз (Последний: 16 сентября 2017 в 21:37, Vladimir 90: причина не указана)
Если делать нечего то нужно половинить вэписят утром днем и вечером. Только так можно будет проблемы все познать и умело их предотвращать!!
kroha
Медаль Грамота
Порт-о-Пренс
24 минуты назад
Если обжимать контакты медными "мамами" с проводами и затем заливать эпоксидкой, как предлагает Мослитр, но наверное можно и не паять. Или нет?
Wittich
Медаль
Волосово
67 дней назад
Выдираю сгнившие контакты наХХХ и Дремелом 2000 паяю напрямую с изоляцией термотрубкой...
У меня так вроде бы как стартер сдох... Сгнили контакты управления реле стартера.... scare
До этого проводишка АБС на "Пилоте" сдох...
Сервис - 12 тыр замена АБС...
10 минут вытащить провод, запаять и вернуть обратно... sarcastic
Редактировалось: 1 раз (Последний: 16 сентября 2017 в 23:26, Wittich: причина не указана)
Убьюсь, но газ не сброшу
krotik
Медаль
Москва
6 часов назад
Просто проектирую проводку так что бы разночтений быть не могло. Т.к. не покупаю коммутаторы то нет и проблем. Обхожусь единичными клеммами. При этом так что и в темноте, с будуна, не перепутать laugh Правило то простое. Выход - розетка -мама, вход - вилка - папа. С учётом того что ножевые клеммы 3х основных типоразмеров 2.8, 4.8, 6.3, мощные не считаю, да плюс ещё трубчатые, то кол-во комбинаций более чем дотаточно. Масса всегда под болт, "О" клемма. Повторение только в совсем других концах жгута, где никак уже не подкючить противоположный конец.
Исключение разве что современные приборки попедогг smile . Ну, там уж как получится, соединитель в сборе так уж в сборе.

Но при необходимости ремонта "как было" прходится закупать оригинальные соединители. Они не только в авто-мото применяются.

Если не расчитывать что придётся что то менять оперативно, или в полевых условях, то можно и припаять.
Редактировалось: 4 раза (Последний: 16 сентября 2017 в 23:55, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
Wittich
Медаль
Волосово
67 дней назад
krotik:
Просто проектирую проводку так что бы разночтений быть не могло. Т.к. не покупаю коммутаторы то нет и проблем. Обхожусь единичными клеммами.
У меня тут чурки на своем Люфане подвесили CDI на разъем центральной проводки вместо того, чтоб на свое место...
Не сожгли... dance Добавлено спустя 7 минут
krotik:
Если не расчитывать что придётся что то менять оперативно, или в полевых условях, то можно и припаять.
Именно ПРОПАЯТЬ, а не скрутить под колпачок - сгниють наХХХ . scare
Редактировалось: 1 раз (Последний: 17 сентября 2017 в 00:00, Wittich: уточнение)
Убьюсь, но газ не сброшу
krotik
Медаль
Москва
6 часов назад
Скрутка это вообще аварийный вариант, добраться до дому. На одножилке в СНИП-ах уже запрещена, на многожилке не применялась никогда. Несмотря на появление винтовых колпачков для закрепления скрутки многожильного провода, у нас такой приём не был принят в нормативах. Буржуи тоже довольно быстро отказались. Китайцы продолжают так делать. В принципе, для себя, как аварийный временный приемлемо. Главное не забыть максимально быстро привести в нормальный вид.

Правда причина запрета скрутки в СНИП та же что и пайки в авто-мото. Для качественного выполнения того и того нужна квалификация и скорость выполнения ниже, что ведёт к значительному удорожанию. Обучить работать кримпером куда проще. А при массовом производстве автоматы шлёпают.
Редактировалось: 2 раза (Последний: 17 сентября 2017 в 00:32, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
непоседа
Медаль
Белоярск
256 дней назад
Vladimir 90:
кислото содержащий-иначе будут утечки и пайки развалятся)
не понятно про какие "утечки" речь ?

разваливаются они при кислотном флюсе оттого, что кислота остаётся на месте пайки и разъедает её. Что бы противостоять этому нужно промыть после пайки . Т.е. нейтрализовать кислоту Щёлочью. Я обычно промываю раствором пищевой соды и контакты служат десятилетиями ! Лично я надёжнее способа не знаю, вот только прав КРОТИК , что каждому делу учиться надо и обучить персонал и сама пайка дорого выходит.
Редактировалось: 2 раза (Последний: 17 сентября 2017 в 17:15, непоседа: причина не указана)
Когда мне говорят, что нужно взрослеть, то я беру свой велосипед и пенсионное удостоверение и уезжаю от этих скучных людей...
kroha
Медаль Грамота
Порт-о-Пренс
24 минуты назад
Вот. Пока что спроектировал супер-прецизионный стенд для сварки рамы. Комплект будет состоять из двух таких колод с большими тисками.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Харитон
Медаль
Москва
4 дня назад
kroha, Берутся папы и мамы со старых советских разъёмов, припаиваются на провода, и подтыкаются к блокам. Место разъёма заливается герметиком. В случае сгорания блока - легко поменять.
ПС Схема проводки рисуется на бомажке и кладётся в фару. Чтобы вы её катали, а не она катала вас.
Не мопедисты мы, не мотогонщики. Не картингисты с юных лет. Мы раздолбайкеры и балабольщики. Мы засоряем интернет. Ноты тут https://youtu.be/uPkvGXrtHRg
magdino1951
Медаль
Владимир-Волынский
49 дней назад
Харитон:
Схема проводки рисуется на бомажке и кладётся в фару.
О да,и две полоски широкого скотча через кембрик.Схема в кембрике,разумеется.Один раз на охоте так выручила!
kroha
Медаль Грамота
Порт-о-Пренс
24 минуты назад
Харитон, схема проводки в данном случае не нужна в принципе. Мы навсегда отказались от использования полного заводского пучка, только элементарный запуск, глушилка на руль, фара и задний фонарик. Всё. Чтобы ничто лишнее мозги не компостировало.
Czech
Медаль Грамота
Москва
6 часов назад
Подпишусь под каждым словом.
Каждая буханка хлеба - трагическая история зёрен, которые могли бы стать пивом, но не стали
игорь
Борисоглебск
749 дней назад
Какое масло в коробку двигателя cuzuki 2тк 49cm3 c водяным охл.?
Редактировалось: 1 раз (Последний: 19 сентября 2017 в 10:18, игорь: причина не указана)
kroha
Медаль Грамота
Порт-о-Пренс
24 минуты назад
Друзья, можно ли вместо штатной оси маятника диаметром 10 мм L280, который никак не удается нигде найти, использовать пруток с резьбой аналогичного диаметра, который продается в магазинах "Крепеж"? Он не лопнет?
krotik
Медаль
Москва
6 часов назад
Если он нормированной прочности, 8.8 или 9.8 то можно. Если меньше - согнётся, больше - может лопнуть.
Только смотреть надо, не будет ли резьба работать по трущимся частям. Тады, ОЙ. Никак не прокатит.
Редактировалось: 1 раз (Последний: 13 октября 2017 в 15:46, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
|
Перейти на форум:
Быстрый ответ
У вас нет прав, чтобы писать на форуме.
Новое на форуме
Andrey965 отвечает в теме «Кто нибудь занимается 3d печатью?» сегодня в 09:35
MAGNETO отвечает в теме «Все мои самоделки ;)» вчера в 23:55
Onegin отвечает в теме «ИЖ П5 с люлькой» вчера в 23:27
andruxxa отвечает в теме «ИЖ-56» вчера в 22:32
Avenger отвечает в теме «"Dhampir" project, или "Внедорожный мотовелосипед 2.0."» вчера в 20:36
Дед отвечает в теме «Маленький велосипед с мотором Д, заднеподвес.» вчера в 20:20
Дед отвечает в теме «Вопросы к коллегам» вчера в 20:12
Айдар отвечает в теме «Cамоделка из Лиепаи с F-80» вчера в 20:04
Snaryad отвечает в теме «Мокик Simson» вчера в 12:34
Дед отвечает в теме «Новая жизнь Карпатам» вчера в 08:33
Дед отвечает в теме «Интересные объявления о продаже мототехники с других сайтов» 13 октября 2019
MAGNETO отвечает в теме «Рижская Cтелло-HONDA» 12 октября 2019
skikoks отвечает в теме «Сакс МадАсс (осел или ....5 точка)» 11 октября 2019
Банан отвечает в теме «Вопрос про свечи» 11 октября 2019
Спортист отвечает в теме «Проводка с нуля Racer Meteor 50cc» 10 октября 2019
KING_DRIFT отвечает в теме «Электрика» 10 октября 2019
Vladimir 90 отвечает в теме «Рига 22 с мотором v-501» 10 октября 2019
Вячеслав VLG отвечает в теме «Переделка электрооборудования мопеда Симсон» 10 октября 2019
IMR-2 отвечает в теме «Дельта рмз 24» 10 октября 2019
Дед отвечает в теме «"Гиперболоид", "Фриц" и прочие неожиданные приобретения.» 9 октября 2019
