#2
- 6 апреля 2016, среда
|
Харьков
137 дней назад
|
Какие провода выходят с генератора? Судя по картинкам из сети, там бобина-коммутатор, как на сузуки
Моя техника: Карпаты 2 -> Мотовелосипед КД 50, КД 80 -> Suzuki Sepia -> Viper Delta 72 -> Honda dio af 56
|
#3
- 6 апреля 2016, среда
|
Москва
1357 дней назад
|
Нет коммутатор отдельная деталь,катушка отдельно.
|
#4
- 6 апреля 2016, среда
|
Харьков
137 дней назад
|
S.T.A.L.K.E.R.:Какие провода выходят с генератора?
Моя техника: Карпаты 2 -> Мотовелосипед КД 50, КД 80 -> Suzuki Sepia -> Viper Delta 72 -> Honda dio af 56
|
#5
- 6 апреля 2016, среда
|
Москва
1357 дней назад
|

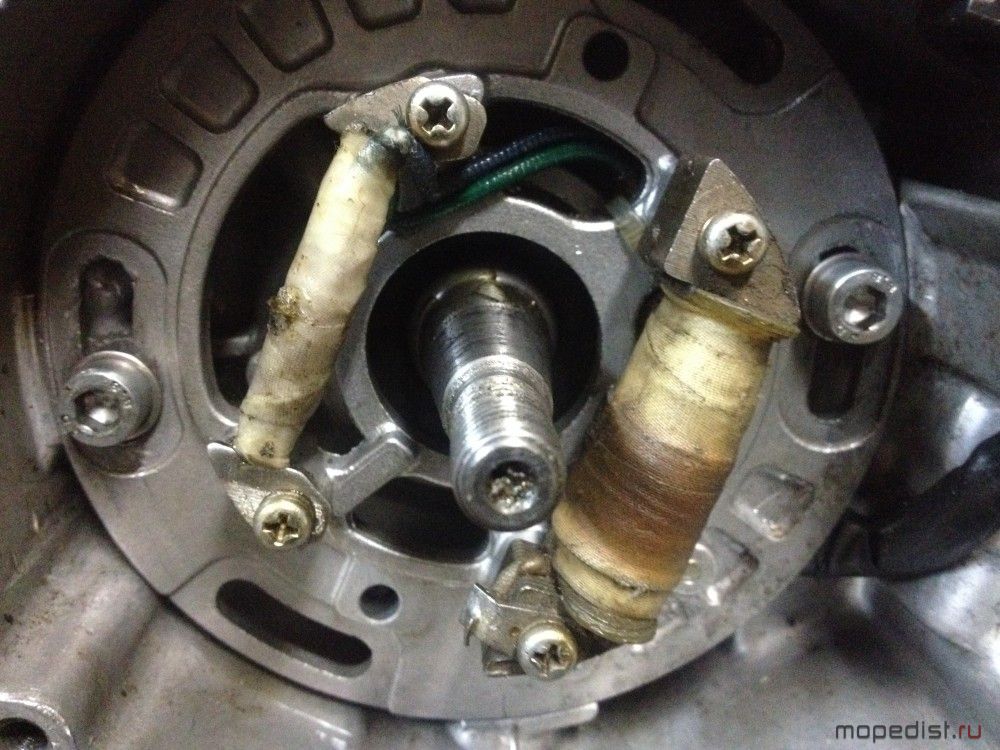

С генератора выходят два провода с катушки датчика,один провод с катушки зажигания-второй конец заземлен прямо на катушке и замля.
|
#6
- 7 апреля 2016, четверг
|
1193 дня назад
|
Попробуй собрать коммутатор Войтенко.Но в оригинале там должен быть фуоз,не будет хватать-поговори с Krotik,он у нас по сексу с искрой главный)
Только прямая вакуумная труба через земную кору и движение под воздействием гравитации, только хардкор!
|
#7
- 7 апреля 2016, четверг
|
Москва
9 часов назад
|
Но не по виртуальному расплетанию проводов. Тут уж сами. Может тут какой аналог найдётся http://www.motelek.net/andere/ автору на месте видней. Больше похоже на бензопильное МБ-1 по идеологии, но по таким вводным точней ничего нельзя сказать. http://silo-z.ru/article/963?sa=X&ved=0CBwQ9QEwBGoVChMI8I302M3xxgIVwrNyCh1C1AjZ Если чередование магнитов не S-N-S-N, а S-S-S-N, или N-N-N-S то можно собирать бензопильное, там всего 5 деталек. Должно работать. Если же магниты как в первом варианте, то придётся колхозить. Так что бы прямо в точку, на уже заданные углы разворота маховика ( задано шпоночным пазом), ничего не предложу, нет такого в памяти. Что то может подойти. Но что? Мягко говоря не готов ответить.
Редактировалось: 2 раза (Последний: 7 апреля 2016 в 16:59, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
|
#8
- 7 апреля 2016, четверг
|
Агрыз
318 дней назад
|

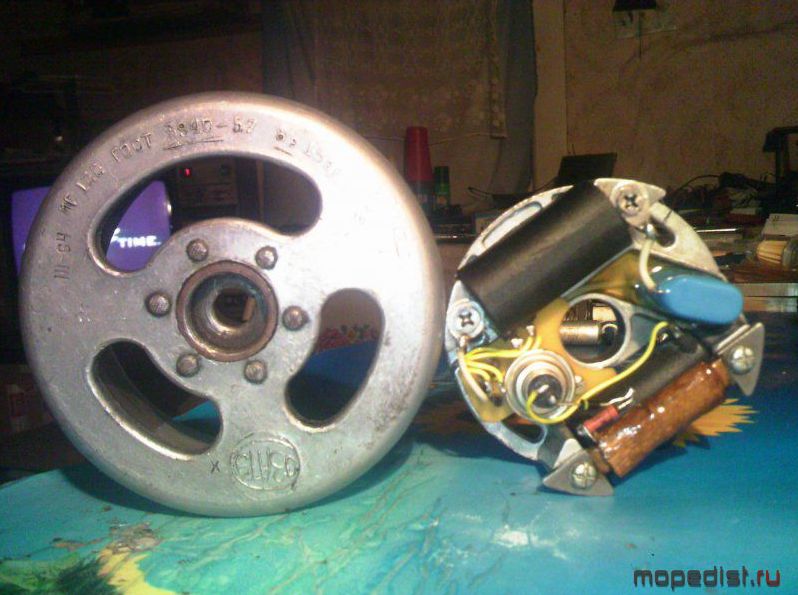

Пусть автор определит для начала полюса магнитов. Готов поделиться опытом самоделия зажигания для двигателей серии Ш. Там магнит S-N-S-N. Если полюса окажутся иными, есть опыт по реанимации такого типа зажигания на мотоблоке "Крот". Схема в принципе одна и таже, методика наладки аналогичная. Так выглядит для Ш-серии. Всё под маховик помещается.
|
#9
- 7 апреля 2016, четверг
|
Санкт-Петербург
3 дня назад
|
Вроде в картере есть место под внешний датчик. Предлагаю поставить его и любой коммут. Модулятор на роторе не обязательно должен быть выступающим, можно и канавку пропилить наоборот.
|
#10
- 7 апреля 2016, четверг
|
Москва
1357 дней назад
|

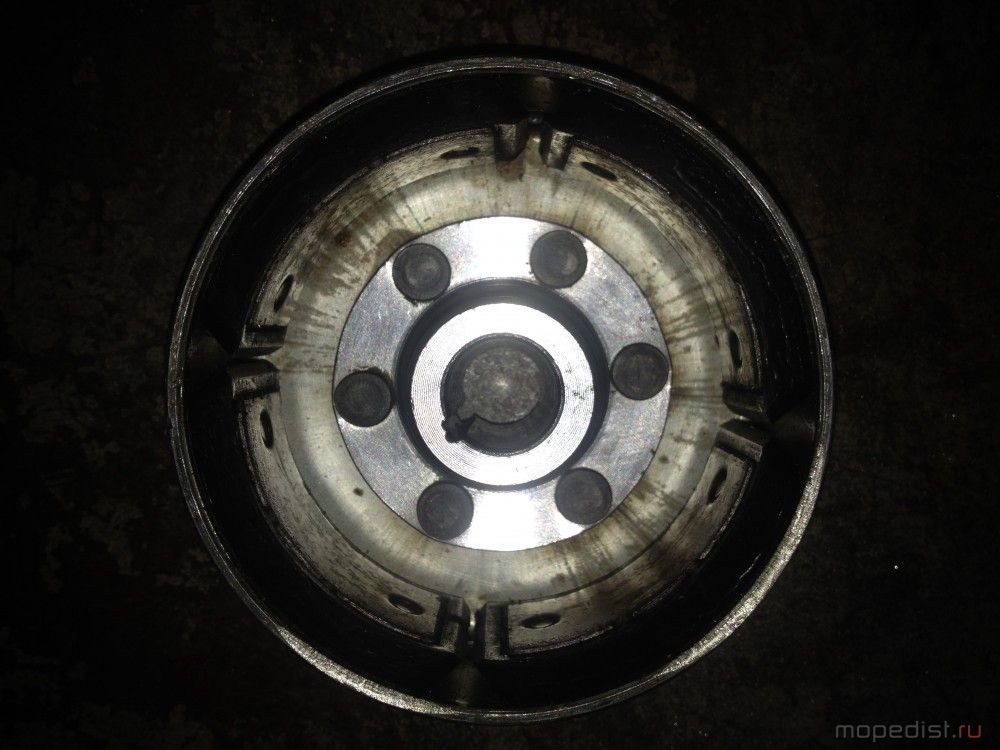

Как определить чередование полюсов?Неужели нет готовых коммутаторов которые будут работать с этими катушками?
|
#11
- 7 апреля 2016, четверг
|
Санкт-Петербург
3 дня назад
|
Чередование полюсов определить можно любым магнитом. К части магнитов он будет притягиваться, а от других отталкиваться. Если и получится нахлобучить работающий сразу коммутатор, то искру он даст в непредсказуемый момент, а на злом моторе гоночного мотоцикла это равносильно убийству цпг в первый выезд.
|
#12
- 8 апреля 2016, пятница
|
Москва
2 часа назад
|
Bert, Чередование скорее попарное. От крота точно подойдёт. Но надо смотреть опережение стробоскопом. Примерно 2,5 мм от ВМТ против направления вращения.
Заходьте хлопцi. У мене для вас гарна пiсня е :- https://youtu.be/7BBuQ3sTZYo
|
#13
- 8 апреля 2016, пятница
|
Агрыз
318 дней назад
|
Вот схема, дерзайте. L1- большая катушка. L2- маленькая катушка.
Редактировалось: 1 раз (Последний: 8 апреля 2016 в 10:36, Alllexius: причина не указана)
|
#14
- 8 апреля 2016, пятница
|
Москва
1357 дней назад
|
Существуют разные виды техники у которых зажигания с внутренним датчиком:Пилот,Сова,Буран,Рысь,скутеры сузуки, может кто сталкивался с такими коммутаторами и их совместимостью?
|
#15
- 8 апреля 2016, пятница
|
Харьков
137 дней назад
|
там нету не какого датчика. На них все дело в принципи работы коммутатора
Моя техника: Карпаты 2 -> Мотовелосипед КД 50, КД 80 -> Suzuki Sepia -> Viper Delta 72 -> Honda dio af 56
|
#16
- 8 апреля 2016, пятница
|
Москва
9 часов назад
|
Нет, там всюду иной принцип ( принципы). Ближайший аналог именно МБ-1. Но при условии указанного выше чередования Харитон:Чередование скорее попарное. От крота точно подойдёт На Кроте как раз МБ-1 и не попарное а 3 одного 4й другого полюса. Варианта вижу 3. Либо собирать мб-ешное зажигание, предварительно убедившись в полярности магнита. Либо, руководствуясь советами Alllexius при неудачном чередовании, всёравно его собирать и пытаться настроить ( возможны механические работы). Либо ставить внешний датчик и использовать скутерное.
Редактировалось: 1 раз (Последний: 8 апреля 2016 в 13:41, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
|
#17
- 8 апреля 2016, пятница
|
Санкт-Петербург
1883 дня назад
|
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
В технологии доминируют два типа людей: те, кто разбираются в том, чем не они управляют, и те, кто управляет тем, в чем они не разбираются. Законы Мерфи
|
#18
- 8 апреля 2016, пятница
|
Агрыз
318 дней назад
|
Если катушки не переворачивались, то предлженная мной схема точно должна заработать. Бобина должна быть внешняя. Может оказаться, что катушка "побольше" будет вырабатывать недостаточное (менее 70 вольт) при малых оборотах , поэтому придётся городить внешний преобразователь. Если без нагрузки при прокрутке киком напряжение окажется 70-100 вольт, то можно смело делать "мою" схему и настраивать момент появления искры.
|
#19
- 8 апреля 2016, пятница
|
Шуя
1915 дней назад
|
что- то так смахивает на Ш 58. ПОПРУБАЙТЕ ПРОВОД ОТ ДАЧТИКА ПРЯМО К БОБИМЕ.
|
#20
- 8 апреля 2016, пятница
|
Москва
9 часов назад
|
Evgen:ПОПРУБАЙТЕ ПРОВОД ОТ ДАЧТИКА ПРЯМО К БОБИМЕ.
Лужу, паяю, ЭВМ починяю.
|
#21
- 9 апреля 2016, суббота
|
1193 дня назад
|
Evgen: ПОПРУБАЙТЕ ПРОВОД ОТ ДАЧТИКА ПРЯМО К БОБИМЕ.
АЛЛАХУ АКБАР!
Только прямая вакуумная труба через земную кору и движение под воздействием гравитации, только хардкор!
|
#22
- 9 апреля 2016, суббота
|
Москва
1357 дней назад
|
Раз нет готовых коммутаторов пошел покупать детали и греть паяльник.
|
#23
- 10 апреля 2016, воскресенье
|
Агрыз
318 дней назад
|
Про тестер не забудте. Сначала входные данные для коммутатора определить надо.
|
#24
- 10 апреля 2016, воскресенье
|
Москва
1357 дней назад
|
Померил напряжение на большой катушке при заводке киком примерно 40 вольт - этого мало или достаточно для таких схем?
|
#25
- 10 апреля 2016, воскресенье
|
Москва
9 часов назад
|
нормально, на емкости порядка 70-80 как раз будет. хорошее напряжение для запуска
Лужу, паяю, ЭВМ починяю.
|
#26
- 10 апреля 2016, воскресенье
|
Шуя
1915 дней назад
|
Угар, Беру слова обратно.То же в УГАРЕ был. Модераты подчистити.С ув.
|
#27
- 11 апреля 2016, понедельник
|
Москва
1357 дней назад
|
Изолировать от массы второй конец зарядной катушки обязательно?
|
#28
- 11 апреля 2016, понедельник
|
Агрыз
318 дней назад
|
Для чего?
|
#29
- 19 апреля 2016, вторник
|
Москва
1357 дней назад
|
Всем спасибо за участие,собрал коммутатор по схеме Alllexius все заработало японец зверь.
|
#30
- 19 апреля 2016, вторник
|
Агрыз
318 дней назад
|
Главное - вера в себя! Берясь за что-нибудь новое и неизведанное помните: Титаник строили профессионалы ,а ковчег построил любитель. )))
|
#31
- 21 апреля 2016, четверг
|
Нижний Новгород
2192 дня назад
|
Alllexius:Главное - вера в себя! Берясь за что-нибудь новое и неизведанное помните: Титаник строили профессионалы ,а ковчег построил любитель. ))) Умные слова!
|
#32
- 21 апреля 2016, четверг
|
Санкт-Петербург
2130 дней назад
|
Слова умные, но где-то лет 7 назад я читал это умоизречение про Титаник и Ноя. Также из той серии: « Ной был алкоголиком…но достиг таких высот!!!»… Пишите хоть, что это цитата.
Мама мыла раму, дочь чертила пентаграмму. Все трудились поутру, чтобы вызвать Сатану.
|
#33
- 31 мая 2016, вторник
|
Муром
45 дней назад
|
Сатанист?
|
|
Москва
1357 дней назад
|
krotik, Добрый день. А есть такие схемы чтобы повысить напряжение на выходе с катушек магнето?
|
|
Москва
9 часов назад
|
Так карпатовско-минско-восходовский БКС с удвоением. Но и ограничением потом, что бы бобину не попалить и не прошило где не надо. Можно перейти на постоянку и собрать блокинг от ЗОН. Путей много. Объясните суть затеи, на какой технике, тогда подскажем оно нужно или не стоит. А то можно поплатится надежностью и таскать с достаточной периодичностью на себе. Или упереться в особенности генератора.
Редактировалось: 1 раз (Последний: 1 июля 2020 в 22:11, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
|
|
Москва
1357 дней назад
|
krotik: Так карпатовско-минско-восходовский БКС с удвоением. Но и ограничением потом, что бы бобину не попалить и не прошило где не надо. Можно перейти на постоянку и собрать блокинг от ЗОН. Путей много. Объясните суть затеи, на какой технике, тогда подскажем оно нужно или не стоит. А то можно поплатится надежностью и таскать с достаточной периодичностью на себе. Или упереться в особенности генератора.
Магнето выдает с катушек 40 и 15 вольт,есть родной коммутатор Ямаховский от модели следуещего поколения, по разьемам все подходит но напряжение должно быть выше раза в полтора -два согласно мануалу.
|
|
Москва
9 часов назад
|
Откуда данные про 40 вольт? Буржуины, не говоря уже про японцев, никогда не использовали системы удвоения. Все генераторы с прокруткой кикстартера от руки дают более 60В, реальных, не намеряных китайским тестером. Всё должно подойти без особых проблем, если датчиковые системы одинаковы, разве что какие то мелочи с перекоммутацией. Может у Вас какая экзотика, но мне подобное не встречалось ни по жизни ни в описаниях. Давайте уточнять что у Вас там.
Редактировалось: 3 раза (Последний: 1 июля 2020 в 23:28, krotik: причина не указана)
Лужу, паяю, ЭВМ починяю.
|
#38
- 2 июля 2020, четверг
|
Москва
1357 дней назад
|
Никакой экзотики, все таже yamaha YZ80, все данные согласно мануалу ,просто у следующей модели напряжение на выходе магнето выше, поэтому и вопрос есть ли простая схема чтобы поднять напряжение на входе в коммутатор( напряжение переменное).
|
#39
- 2 июля 2020, четверг
|
Москва
9 часов назад
|
Если ротор 4х полюсный то можно попробовать поставить повышающий трансформатор. Но можно потерять верхи, это исключительно методом тыка выясняется. Если многополюсный то только перемотка. Вообще для таких целей правильный ход только один. Перемотка.
Лужу, паяю, ЭВМ починяю.
|
#40
- 2 июля 2020, четверг
|
Домодедово
3 часа назад
|
krotik:для таких целей правильный ход только один. Перемотка. Согласен, с одной оговоркой - если есть возможность сделать это профессионально, а не "на коленке". Еще, чисто для себя, хочу поинтересоваться: а почему бы не повысить напряжение через обычный трансформатор на электротехническом железе подходящего сечения? Ну, с небольшой потерей КПД, не без этого, зато выходное напряжение можно легко подобрать.
