Реставрация коленвалов.

Описание приемов реставрации,приспособлений и техпроцесс.
Страницы: Первая Предыдущая 1 2 3
Гайкаверт
Медаль
Таганрог
44 дня назад
Хорошая работа!!!У нас такое уже проблемно сделать,только замена деталей.
magdino1951
Медаль
Владимир-Волынский
2 дня назад
Гайкаверт, благодарю,друг,бум старацца!По теме добавлю приёмчик:недавно делал коленвал старухи ЯВА-250.Там стоят каленые квадратные шайбочки по бокам шатуна.И,если изготовить более полный палец,то они не находят на него.В станок зажимать за квадрат для расточки хлопотно,но можно вполне расточить с помощью тоненького напильничка для заточки цепей бензопил,они вполне тверды и хорошо берут прикаленый материал
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Ролики:один-в-один подходят от старой советской ИЖ-Планеты,там 40 шт, диаметр 4.0 длина 6мм,насыпью.
Гайкаверт
Медаль
Таганрог
44 дня назад
С праздником!!!У вас ещё что то делают на совковую технику,а у нас ничего никому не нужно.Так и делаю в основном для себя и друзей.Жду тепла может Ростов зашевелится.
magdino1951
Медаль
Владимир-Волынский
2 дня назад
С праздником!Да ничего не делают на совковую технику,ни Карпат ни Верховин ни Дэшек не увидишь-напробовались беды и перешли на заграницу.Так у любителей еще сохранилось и ездит,редко Минск,больше ИЖ-П,а так еще есть порядочно Ява-350,250-действительно выдержана временем марка.
Гайкаверт
Медаль
Таганрог
44 дня назад
Заграница тоже не радует ,не качеством ,не ценой деталей зато всё красиво.
magdino1951
Медаль
Владимир-Волынский
2 дня назад
Начала расти трава,начали её косить и ровнять газоны.Хотя травы еще пустяк-одни муравейники торчат,так их косят их и ровняют.Потом приносят гнутые к-валы с газонокосилок на рихтовку.Делаю так:
""

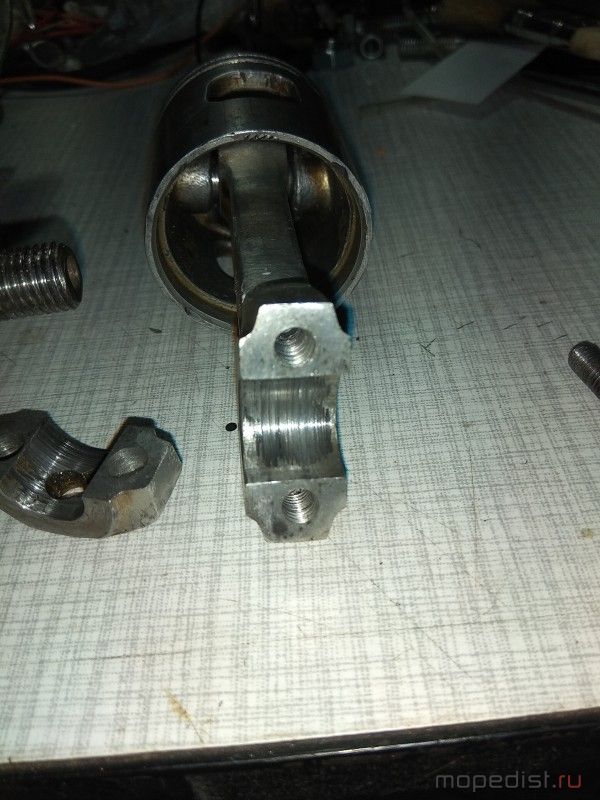

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

делаю проверку на биение и отмечаю место выгиба.Чтобы не замять шлифованные шейки коленвала при правке-подкладываю кусочки алюминиевого прутка под низ-их видно на фото-лежат на направляющих,а сверху давлю отрезком алюминиевой заготовки подходящего диаметра.Обратите внимание-на торце заготовки сделана выборка в виде радиуса,чтобы не падала при движениях и при работе.Суть процесса-ложим гнутую цапфу коленвала на алюминиевые пруточки и давим с определенным усилием через алюминиевую надставку по центру наибольшего биения вверх,и так несколько раз,пока не получим удовлетворительный результат:плюс-минус 0.02мм,вполне достаточно:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Для визуального контроля усилия можно пользоваться индикатором,его ставлю на примерно одинаковом расстоянии от центра крайнего к нему пруточка-подкладки,так можно корректировать давление домкратом(приблизительно,конечно):
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Металл на цапфе довольно мягкий,хорошо даётся на рихтовку.Постарайтесь не повредить канавку для шпонки-могут замяться боковые стеночки паза.Если пруток попадает на шпоночную канавку-это опасно и нежелательно,проще воспользоваться с этой стороны листовым алюминием.Разумеется-потом желательно полирнуть место под кромочку сальника.
bserg
Тюмень
366 дней назад
Здраствуйте разобрал коленвал от иж юпитер у него пальцы НГШ на 29, не могу нигде найти подскажите из какого материала можно их изготовить
magdino1951
Медаль
Владимир-Волынский
2 дня назад
Я делаю из ШХ-15,можно из 9ХС,можно из 18ХГТ или 20Х с последующей цементацией и калкой.Если из ШХ-15 или 9ХС-то дырок всередине сверлить нежелательно,Иж-Ю коленвалы друг-друга уравновешивают вполне.
Squish
Медаль
Рига
65 дней назад
magdino1951:
Иж-Ю коленвалы друг-друга уравновешивают вполне.
Но, динамически Неуравновешивают!!! Коленвал вращается, он нестоит на месте. Это есть самая большая разница.
Редактировалось: 1 раз (Последний: 8 декабря 2016 в 00:04, Squish: причина не указана)
magdino1951
Медаль
Владимир-Волынский
2 дня назад
Squish, Ну так просверлите,делов куча.ШХ-15 сталь строгая,если пренебрежете советом и лопнет палец-тогда да,делов не оберешься.Не парьтесь,пожалуйста,в теории,на практике все отлично ездит,мотор не трясет и обороты не снижаются,ходит достаточно долго,сравнимо с заводскими совдеповскими.Я понимаю-мототоксикоз,поговорить там,поспорить,выдвинуть свою версию и пускай чешут репу и объясняют насчет
Squish:
динамически Неуравновешивают!!!
Мы говорим об ИЖ-Ю,не так-ли?Так там 2(два)коленвала,сделаны одинаково,вес одинаков,вращаются жестко сцеплеными и в противофазе.
Что еще?
Custom
Севастополь
22 дня назад
magdino1951:
Что еще?
Ещё силы инерции второго порядка и момент от сил инерции первого порядка.
magdino1951
Медаль
Владимир-Волынский
2 дня назад
Custom:
Ещё силы инерции второго порядка и момент от сил инерции первого порядка.
-и слава Богу,и пускай себе будут,законов физики еще никто не отменял и нам не дано.Или реставрация коленвалов входит с ними в противоречие?
Редактировалось: 1 раз (Последний: 8 декабря 2016 в 13:19, magdino1951: дополнение)
Харитон
Медаль
Москва
3 часа назад
Squish:

Но, динамически Неуравновешивают!!!
Коленвал ИЖ Ю состоит из двух частей. Каждая часть практически симметрична и вращается на своих подшипниках. Что там нуждается в динамической балансировке? stuk

Насколько я знаю, там пальцы заварены, и разборка не предусмотрена. dash
bserg
Тюмень
366 дней назад
Последние 2 двигателя иж юпитер попали очень интересные каки то сборные, на одном моторе у коленвалов палец НГШ на 29 диаметром- получаеться вроде как от иж планеты но короче и не заварены, другой двигатель вообще чудо: одна половина стандартная палец НГШ на 21, а вторая половина палец на 21 а сам шатун НГШ диаметр как у иж планеты разница набрана роликами непонятно от чего, у обоих двигателей валы не разбирались, я так понимаю завод от без исконности так собирал двигателя
Харитон
Медаль
Москва
3 часа назад
bserg:

я так понимаю завод так собирал двигателя
А что прежний хозяин не мог напихать разнобой?
Ищи моторы от Ю-3. Там самые хорошие детали.
magdino1951
Медаль
Владимир-Волынский
2 дня назад
У jAWA иногда возникает ситуация,когда нежелательно разбирать полностью коленвал,все нужные работы нужно произвести на какой-то его половине,не нарушая и не разбирая его средних щек.Снимаем только одну наружную щеку и
есть способ безболезненно выпрессовать палец этой щеки из центральной,внутренней щеки.Чем объяснять,просто сделал фотосессию процесса,надеюсь-будет понятно:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Наружная щека выпрессована,лежит внутренней щекой на параллельках,видно сегмент пальца,который надо выпрессовать и ролики разной длины от подшипника,для успешной работы.Выбираем короткий ролик,чтобы влезла параллелька между щек,и собираем из обрезков железа простейшее УСП,типа
рычага:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Нюанс-нежелательно касаться дюральки лабиринтного уплотнения,железо может давануть вмятину.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Так,здесь один ролик задавился до упора,ставим другой ролик,подлинее:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

снова собираем рычаг и додавливаем палец навыход.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Готово,таким способом мы не нарушаем сборку центральных щек и можем произвести ремонт выбраной половины коленвала,экономим и работу и время.
Всего и требуется пару-тройка ровных кусков железа:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Немного в другом ракурсе:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Удачи!
Редактировалось: 1 раз (Последний: 29 июня 2017 в 21:36, magdino1951: исправление орфографии)
|
