Зажигание с преобразователем напряжения для Д(и не только) и мощным светом.

Зачем такие сложности? Провод в обрыв на кнопку и всё. Который на катушку идёт.

Кнопка уже установлена, и она на замыкание, в этом все дело, иначе так бы и сделал.

В случае неисправности (замыкание, плохой контакт) кнопки глушения "на замыкание" отрываете провод и продолжаете поездку. В случае же кнопки "на разрыв", при плохом контакте - долгий поиск причины неустойчивой работы двигателя.

Почему долгий? Обычно с самого простого и начинают-с кнопки. На восходах кнопка на руле по 20 лет работает и ничего.

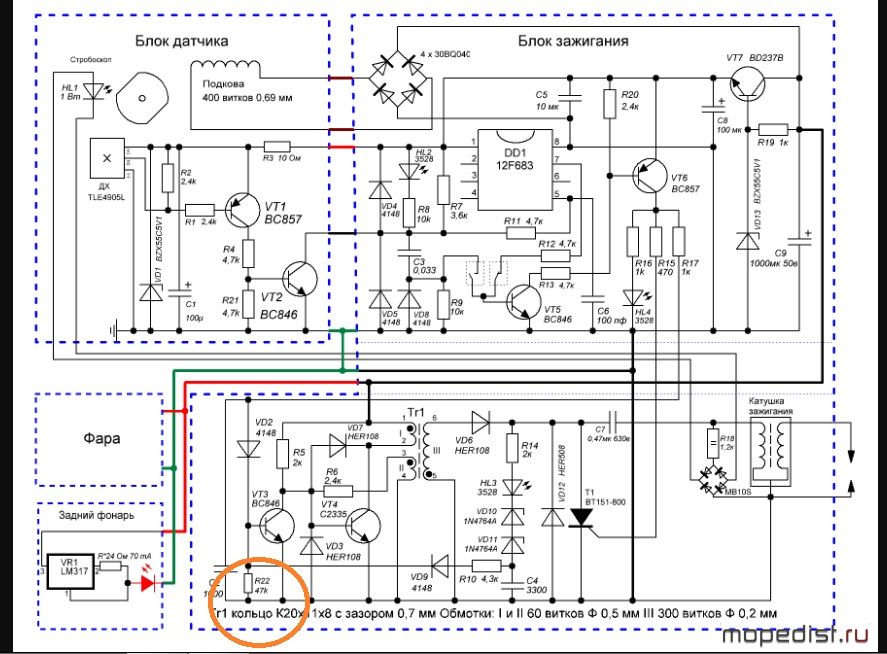

Здраствйте.Подскажите ,правильное ли стоит сопротивление R22 на 47 ком оли ошибка?

Нет, не ошибка. Но в случае применения других транзисторов возможно потребуется коррекция в меньшую сторону для гарантированного закрывания.

И какую именно схему паять??Или тупо спаять нельзя,нужно сначала все 49 страниц перечитать?? Добавлено спустя 6 минутИ что то я про подкову ничего не вычитал,что сколько мотать или готовая от Д8 подходит.Я все таки наверное готовую Д8 приобрету,а эту мотать буду.Если что готовую с собой возить про запас.

Готовая от д8э подходит, только нужно диод выпаять, там внутри под слоем изоляции стоит. А все страницы читать не обязательно, на первой есть вся информация для изготовления, там всего две схемы, одна для блока внутри отсека зажигания, другая для выносного блока, который делается в отдельной коробочке и размещается за пределами мотора, на раме мопеда. Еще если паять ту, что в отсеке зажигания, то нужен контроллер что работает при высокой температуре, его достать сложнее.

Да нету у меня готовой от Д8.У меня от Д6 с первичной обмоткой и то потыканной..перематывать нужно
Ну по схеме видно что оба вывода подковы изолированы от массы.Значит будем мотать.
Кольцо К20*11*8 из блок питания от компа подойдет?Добавлено спустя 56 минута почему в посте 2043 схема отличается от этой?Где истина?

Если желтое, то наверное нет, оно из порошкового железа, нужно ферритовое. Я покупал ферритовое, делал напильником насечки, клал на швейную иголку и ломал пополам. Потом с одной стороны зачищал на наждачке чтобы при склейке образовался зазор. В этот зазор вставял картонную прокладку нужной толщины и склеивал суперклеем. Все держится очень прочно. Если нет дремеля чтоб пилить зазоры эта технология вполне подходит. Делал по этой же технологии трансформатор на кольце для сварочного инвертора, уже 4 года полет нормальный, ничего не распалось, хоть там оно и греется неслабо.

А желтое снаружи?

почему не открывается печатная плата? Добавлено спустя 2 минутыЯ в трансформатор Ш-образный мотал всегда и буду мотать.Кольцо никогда не мотал. Добавлено спустя 6 минутДайте печатку под выносное зажигание!

внизу страницы полистай

Зачем тогда про кольца спрашиваешь? Здается мне ты тут всем только голову морочишь, дальше последуют вопросы типа как плату перебить и какой утюг брать с паром или без

Так где печатку то скачать под выносное зажигание??Там их наверное должно быть две и под дип корпус. Нет!Я сделаю это!Но как я могу начать делать без печатки и ответов?

в первом посту же все есть.

Неужели так трудно первый пост осилить прочитать? Куда катится мир?

Да не открывается у меня

переставь просмоторщик.

Так другие платы открываются ведь,а эти нет

Ну не знаю кто вам интернет забанил. Я сам попробовал скачать - прекрасно скачивается.

Да все скачивается,только после распаковки прога не видит Можно распакованные платы выложить?

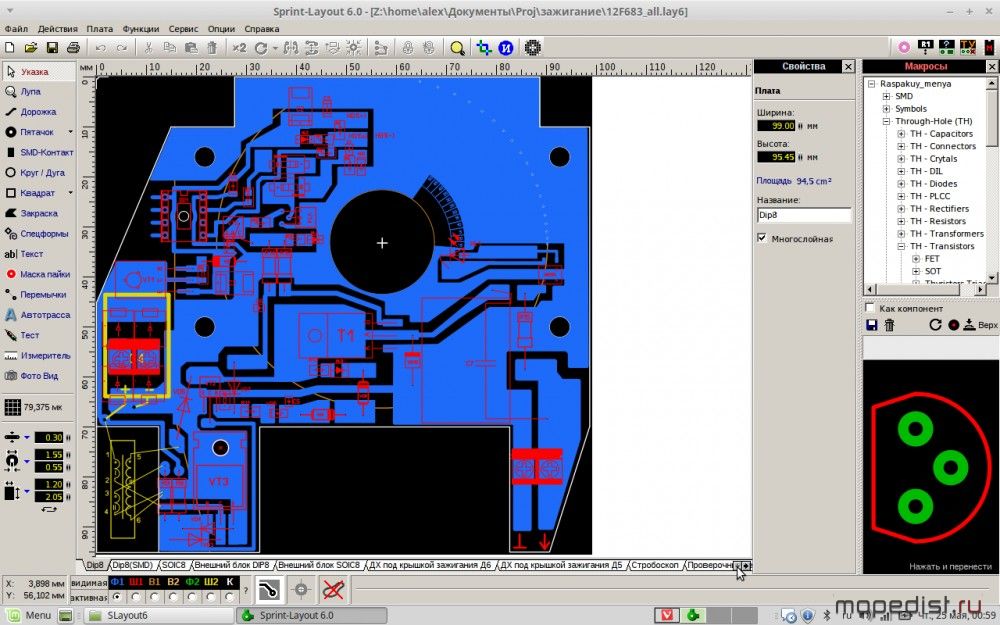

А с какого перепугу пятая версия обязана 6-ю видеть? Платы в формате 6-й версии.

ну вот!!а я откуда могу знать то с какого?!Вот и мучаюсь сижу.Спасибо !! Добавлено спустя 17 минутА где можно скачать шестую?Я имею ввиду в проверенном месте.Пятую мне на радиоскоте дали,но у меня потерялся пароль.

На рутрекере в поиске набрать sprint layout.Добавлено спустя 7 минутКроме этого, на сайте разработчиков можно скачать бесплатно просмотрщик и распечатать с его помощью.

Скачал здесь http://microkontroller.ru/radiolyubitelskie-programmyi/programma-sprint-layout-6-rus/
Вот теперь можно и начинать сборку

А на самой схеме написано,что провод 0,8!Так каким мотать?

На схеме, видимо, было нарисовано, когда еще не было доскональных испытаний. Тема про мощность мопедных генераторов и выводы, сделанные в ней, были сделаны позже. В общем, провод 0,69 оказался самым правильным, но мотать надо аккуратно виток к витку и прокладки между слоями не делать толстыми. Идеально для прокладок подходит конденсаторная бумага до 0,1 мм толщиной.

Нужно бы внешний блок под выводные детали замутить.

Не... на лампах делать не буду.

Зеркалить ничего не надо?

Осталось догадаться по какой технологии делается плата. Пока ответ: да, надо, нет, не надо

вот например лутом Добавлено спустя 1 минутуСейчас приложу и сфоткаю

Получается зеркалить нужно,так как дорожки сверху ? Добавлено спустя 1 минуту

лутом да, зеркалить

т.е платы из первого поста для лута надо зеркалить? вроде на фото детали со стороны дорожек?

Ещё раз. Всё зависит от технологии, это раз. А два это зависит по стандартам или нет нарисована плата. По стандарту однослойка всегда рисуется со стороны деталей, Top. Где окажется медь зависит от компонентов, SMD или TH. Но любительские платы рисуются как угодно. Надо разбираться каждый раз.
Для 2х слоек одна сторона выбирается как Top, соответственно другая Bottom.

Далее зависит от технологии. Если перенос рисунка с промежуточным носителем (лут, транспарентная плёнка) то если медь на плате сверху то зеркалится, снизу, нет. Если перенос через фотовывод то зависит от контрукции вывода, 2х сторонний или одно.
Тут, если сам делаешь, то разбираться надо. Хотя на производстве все и так уже знают. А вот подсуните им любительскую плату где наоборот, они разбираться не будут, получите всё в зеркале т.к. для них сторона Top есть Top, а Bottom есть Bottom, а не как кто то для себя решил.

Все платы из первого поста нарисованы по нормальному, вид со стороны деталей, медь вверху. Значит для ЛУТ необходимо зеркалить. В этом не трудно разобраться

Все таки я наверное буду встроенную плату делать. Она ведь и без пик пока поработает?А как начальный угол ставить ?3,5 мм. или сколько там по мануалу?

Открыть первую страницу этой темы, найти сообщение #33. Там есть пример простейшего приспособления и как раз описание как найти 30 градусов до ВМТ - этот угол и будет самым оптимальным, но, правда, для правильной камеры сгорания и правильного бензина, в остальных случаях УОЗ подбирается индивидуально.
